进阶篇—看图学别克君越混合动力系统
来源:本站整理  作者:佚名  2013-08-13 13:43:00

    9.更换发电机蓄电池熔丝
    (1)拆卸
    注意:为避免人身伤害,在发电机蓄电池断开控制模块附近工作时需小心。即使蓄电池盖已经被打开或拆下,其内部部件仍将带36V电压。
    ①断开混合动力蓄电池
    ②将塑料螺母从发电机蓄电池断开控制模块负极接线柱上拆下。
    ③将36V蓄电池负极电缆引线从发电机蓄电池断开模块负极接线柱上拆下,参见图45。
    ④将发电机蓄电池熔丝从发电机蓄电池断开模块负极接线柱上拆下,参见图46。
    (2)安装
    ①将发电机蓄电池熔丝安装至发电机蓄电池断开模块负极接线柱,如图74所示。

    重要注意事项:将塑料螺母定位至蓄电池负极电缆,并确保在将负极电缆安装至发电机蓄电池之前螺纹接头插入端子内,否则可能损坏螺母。
    ②将塑料螺母定位至36V蓄电池负极电缆引线,确保塑料螺母的螺纹接头穿过端子内的孔。
    ③将36V蓄电池负极电缆引线和螺母安装至发电机蓄电池断开控制模块负极接线柱,参见图45。
    紧固力矩:10. 7N·m (95lbf·in)。
④连接混合动力蓄电池

    10.更换发电机蓄电池托架
    (1)拆卸
    注意:为避免人身伤害,在发电机蓄电池断开控制模块附近工作时需小心。即使蓄电池盖已经被打开或拆下,其内部部件仍将带36V电压。
    ①断开混合动力蓄电池
    ②将塑料螺母从发电机蓄电池断开控制模块负极接线柱上拆下,参见图45。
    ③将36V蓄电池负极电缆引线从发电机蓄电池断开控制模块负极接线柱上拆下,参见图45。
    ④将发电机蓄电池熔丝从发电机蓄电池断开模块负极接线柱上拆下,参见图46。
    ⑤拆下36V蓄电池正极电缆紧固件螺栓,参见图64。
    ⑥拆下并报废36V蓄电池正极电缆引线螺母,参见图47。
    ⑦拆下36V蓄电池正极电缆引线螺母①,参见图47。
    ⑧拆下36V蓄电池正极电缆引线,参见图47。
    ⑨移开电缆并将其固定,确保电缆无法在未知的情况下重新安装。
    ⑩将车身线束电气连接器从发电机蓄电池断开控制模块引线上断开,参见图48。

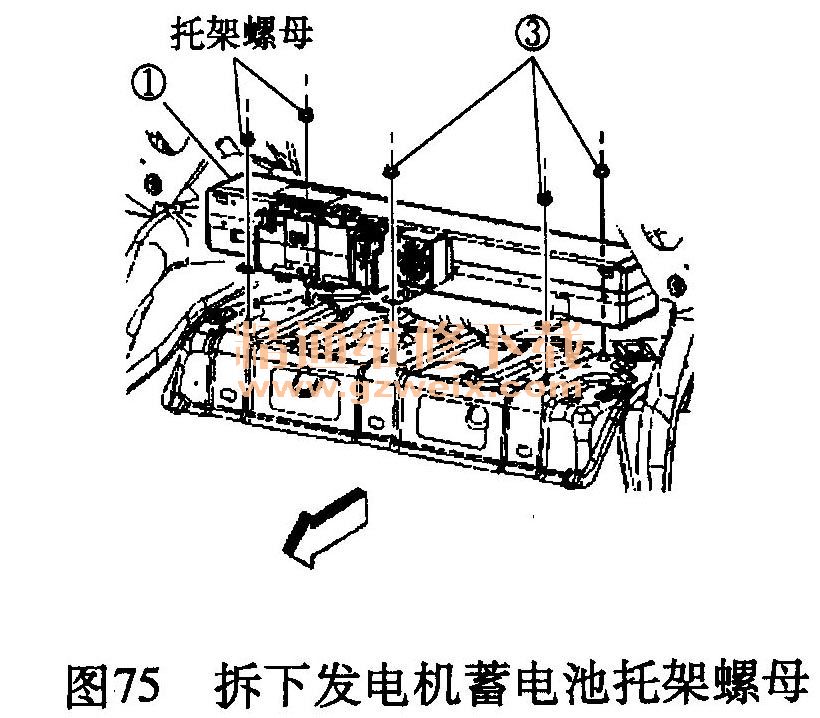

    11拆下发电机蓄电池托架螺母,如图75所示。

    12在助手的帮助下,举起发电机蓄电池托架使其脱离接线柱,并向着车辆的后部旋转托架并将其定位。
    13在助手的帮助下,通过行李厢的开口拆下发动机蓄电池托架。

(2)安装
    ①在助手的帮助下,通过行李厢开口安装发电机蓄电池托架,向着车辆的前部旋转托架并将其定位。
    ②在助手的帮助下,将发电机蓄电池托架举至接线柱。
    ③安装发电机蓄电池托架螺母,参见图75。
    紧固力矩:25N·m (18lbf·ft)。
    ④将车身线束电气连接器连接至发电机蓄电池断开控制模块引线,参见图48。
    ⑤安装36V蓄电池正极电缆引线,参见图47。
    ⑥安装36V蓄电池正极电缆引线螺母,参见图47。
    紧固力矩:9N·m (18lbf·in)。
    ⑦安装一个新的36V蓄电池正极电缆引线螺母②。开始用手拧紧螺母,并将力矩调至规定规格,参见图47。
    紧固力矩:15N·m (11lbf·ft)。
    ⑧将36V蓄电池正极电缆固定件定位至风扇盖,参见图64。
    ⑨安装36V蓄电池正极电缆紧固件螺栓,参见图64。
    紧固力矩:8N·m (71lbf·in)。
    ⑩将发电机蓄电池熔丝安装至发电机蓄电池断开模块负极接线柱,参见图46。
    重要注意事项:将塑料螺母定位至蓄电池负极电缆,并确保在将负极电缆安装至发电机蓄电池之前螺纹接头插入端子内,否则可能损坏螺母。
    11将塑料螺母定位至36V蓄电池负极电缆引线,确保塑料螺母的螺纹接头穿过端子内的孔,参见图45。
    12将36V蓄电池负极电缆引线和螺母安装至发电机蓄电池断开控制模块负极接线柱,参见图4-45。
    紧固力矩:10. 7N·m (95lbf·in)。
    13连接混合动力蓄电池

11.更换发电机蓄电池温度传感器
    (1)拆卸
    ①拆下发电机蓄电池
    ②将发电机蓄电池温度传感器从蓄电池上拆下。
    (2)安装
    ①将发电机蓄电池温度传感器安装至蓄电池
②安装发电机蓄电池

    12.更换发电机蓄电池温度传感器线束
    (1)拆卸
    ①断开发电机蓄电池
    ②拆下2个发电机蓄电池通风风扇盖螺栓,参见图49。
    ③拆下12个发电机蓄电池盖螺栓,参见图49。
    ④拆下发电机蓄电池盖,参见图50。
    重要注意事项:拆下相互连接的电缆会使发电机蓄电池控制模块内部失去36V电压。
    ⑤拆下发电机蓄电池端子盖。
    ⑥拆下发电机蓄电池电缆螺母。
    ⑦将发电机蓄电池电缆引线①、②和③从蓄电池上拆下,参见图51。
    ⑧将位于蓄电池电缆引线下的2个小号温度传感器线束端子引线从蓄电池上拆下。
    ⑨将发电机蓄电池温度传感器线束电气连接器②、⑤从发电机控制模块上断开,参见图53所示。

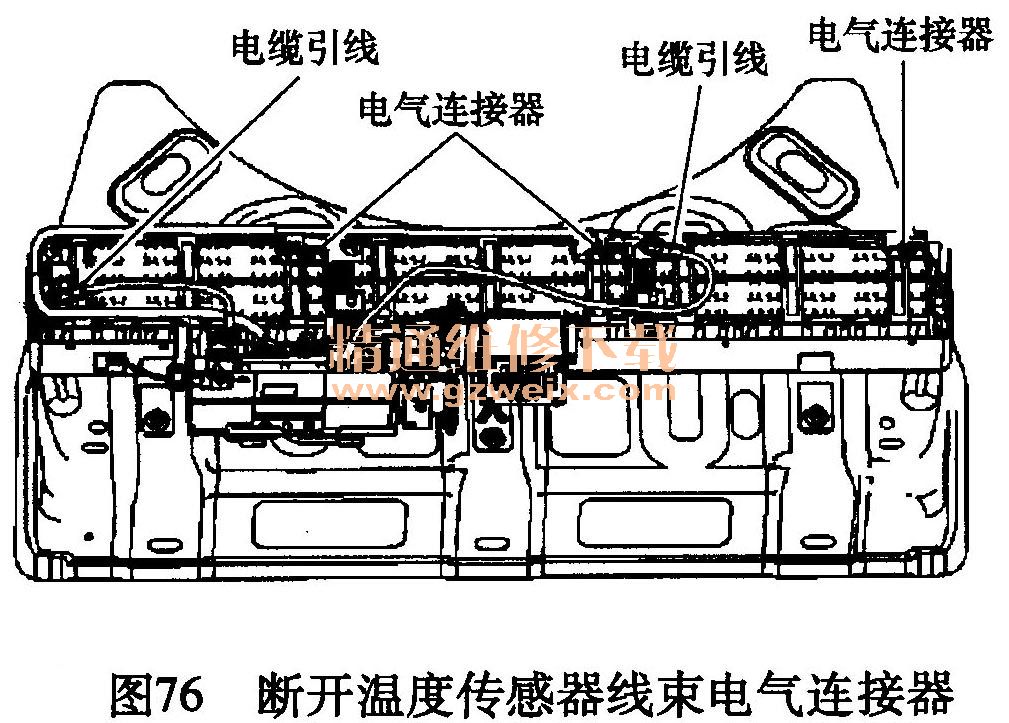

    ⑩将发电机蓄电池温度传感器线束电气连接器从蓄电池温度传感器上断开,如图76所示。

    11拆下发电机蓄电池端子盖和固定发电机蓄电池电缆引线①和②的螺母,如图76所示。
    12将发电机蓄电池电缆引线①和②从蓄电池上拆下,如图76所示。
    13将位于蓄电池电缆引线①和②下的2个小号温度传感器线束端子引线从蓄电池上拆下,如图76所示。
    14切断将蓄电池电缆固定至发电机蓄电池温度传感器线束的扎带。
    15松开线束固定件。

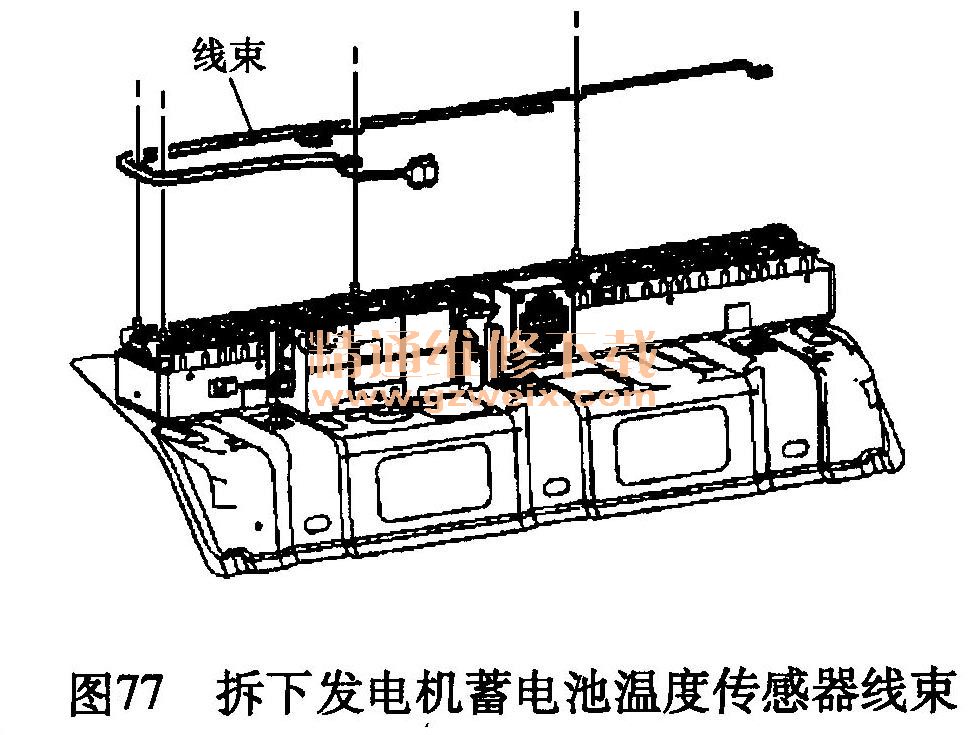

    16将发电机蓄电池温度传感器线束从发电机蓄电池总成上拆下,如图77所示。

    (2)安装
    ①将发电机蓄电池温度传感器线束安装至发电机蓄电池总成,参见图77。
    ②夹紧线束固定件。
    ③将2个小号温度传感器线束端子引线安装至蓄电池
    ④将发电机蓄电池电缆引线②和③安装至蓄电池,参见图76。
    ⑤安装发电机蓄电池电缆引线螺母和端子盖。
    紧固力矩:8N·m (71Ibf·in)。
    ⑥将发电机蓄电池温度传感器线束电气连接器①连接至蓄电池温度传感器,参见图76。
    ⑦安装新的扎带以将蓄电池电缆固定至发电机蓄电池温度传感器线束。
    ⑧将发电机蓄电池温度传感器线束电气连接器②、⑤连接至发电机控制模块,参见图53。
    ⑨将2个小号温度传感器线束端子引线安装至蓄电池
    ⑩将发电机蓄电池电缆引线①、②和③安装至蓄电池,参见图51。
    11安装发电机蓄电池电缆螺母。
    紧固力矩:8N·m (71Ibf·in)。
    12安装发电机蓄电池端子盖。
    13安装发电机蓄电池盖,参见图50。
    14安装12个发电机蓄电池盖螺栓,参见图49。
    紧固力矩:8N·m(71lbf·in)。
    15安装2个发电机蓄电池通风风扇盖螺栓,参见图49。
    紧固力矩:8N·m (71lbf·in) 。
    16连接发电机蓄电池
