详解汽车电控系统故障诊断检测仪器
来源:本站整理  作者:佚名  2017-05-02 09:26:25



(二)几种主要通用型解码器的特点与使用方法
    1. 431 ME通用型解码器(电眼睛)
通用型国产431 ME解码器(电眼睛)由主机、测试卡、测试主线、测试辅线和测试接头组成,并附带一个传感器/测试仪。其外形如图6-15所示。

431ME解码器的基本结构
1)主机:由显示屏、操作键、上端两个9针(PIN)测试接口、下端一个测试卡插孔组成。上端两个9PIN接口,左测的接口与测试主线连接,右测的接口与PC相连。
2)测试卡:共有12块测试车。其中,A01~A05为亚洲车系测试卡,可测丰田、本田、日产、现代等车;B01~B04为欧洲车系测试卡,可测大众、奥迪、奔驰、宝马等车;C01为美洲车系测试卡,可测通用、福特、克莱斯特等车;D01OBD-ll为OBD-ll数据流测试卡,并具有字曲功能;F01为传感器模拟/测试卡,用于模拟和测试传感器。
3)测试主线:用于连接汽车诊断座和解码器。
4)测试辅线:包括双钳电源线、点烟器线、万用-1线、万用-2线和飞线。
5)测试接头:共有15个测试接头,包括大众/奥迪4PIN接头、宝马20PIN接头、奔驰38PIN接头、丰田17PIN接头、本田3PIN接头、三菱/现代12PIN接头、能用/大宇12PIN接头、OBD-ll 16PIN接头和传感器测试接头等。
6)传感器模拟/测试仪:有输出、输入、搭铁三个测试端口,上端的9PIN接口测试主线连接。
当进行传感器测试时,有传感器测试线的红线插入输入端,黑线插入搭铁端。
当进行传感器模拟测试时,用传感器测试的红线插入输出端,黑线插入搭铁端。
431 ME解码器主机面板如图6-16所示。

431ME解码器主机面板
431ME解码器主机面板上面的显示屏。显示屏的下方有方向键、确认键、退出键和0~9数字键。
【案例6-2】431ME通用型解码器的具体操作方法
431ME解码器的具体操作方法分为以下8项步骤,如图6-17~图6-32所示。















①开机。
②调显示屏亮度。
③选择测试接头。

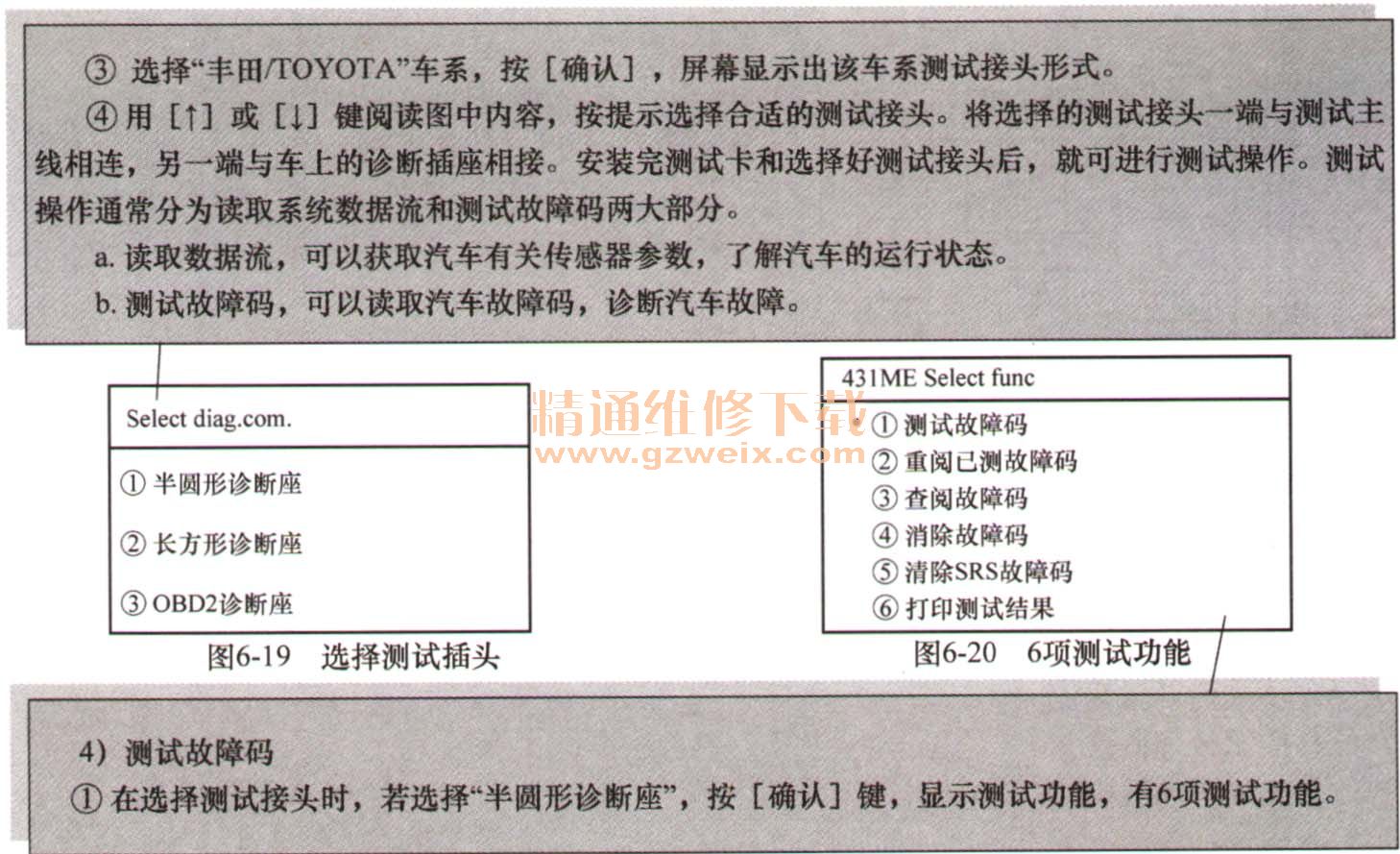

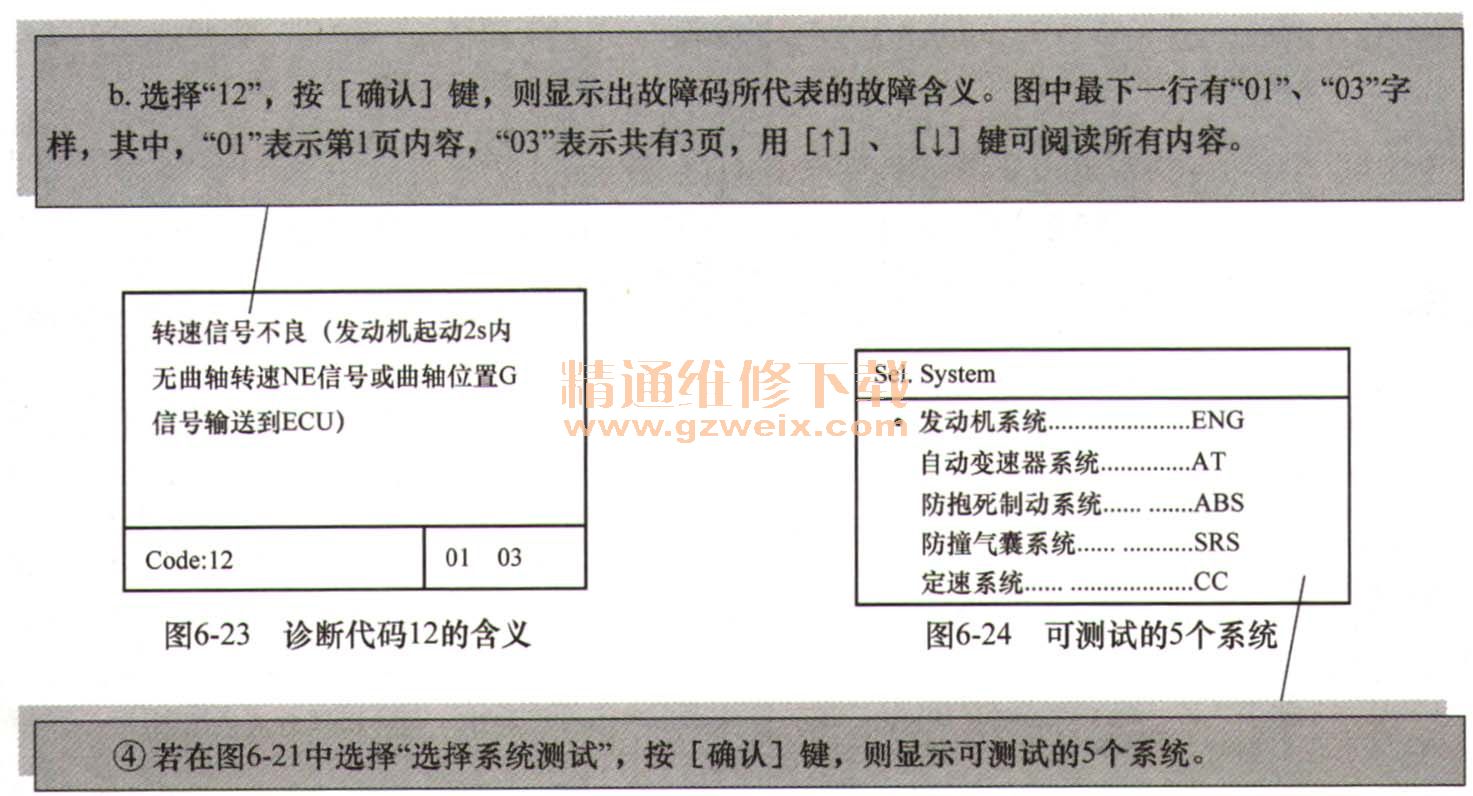

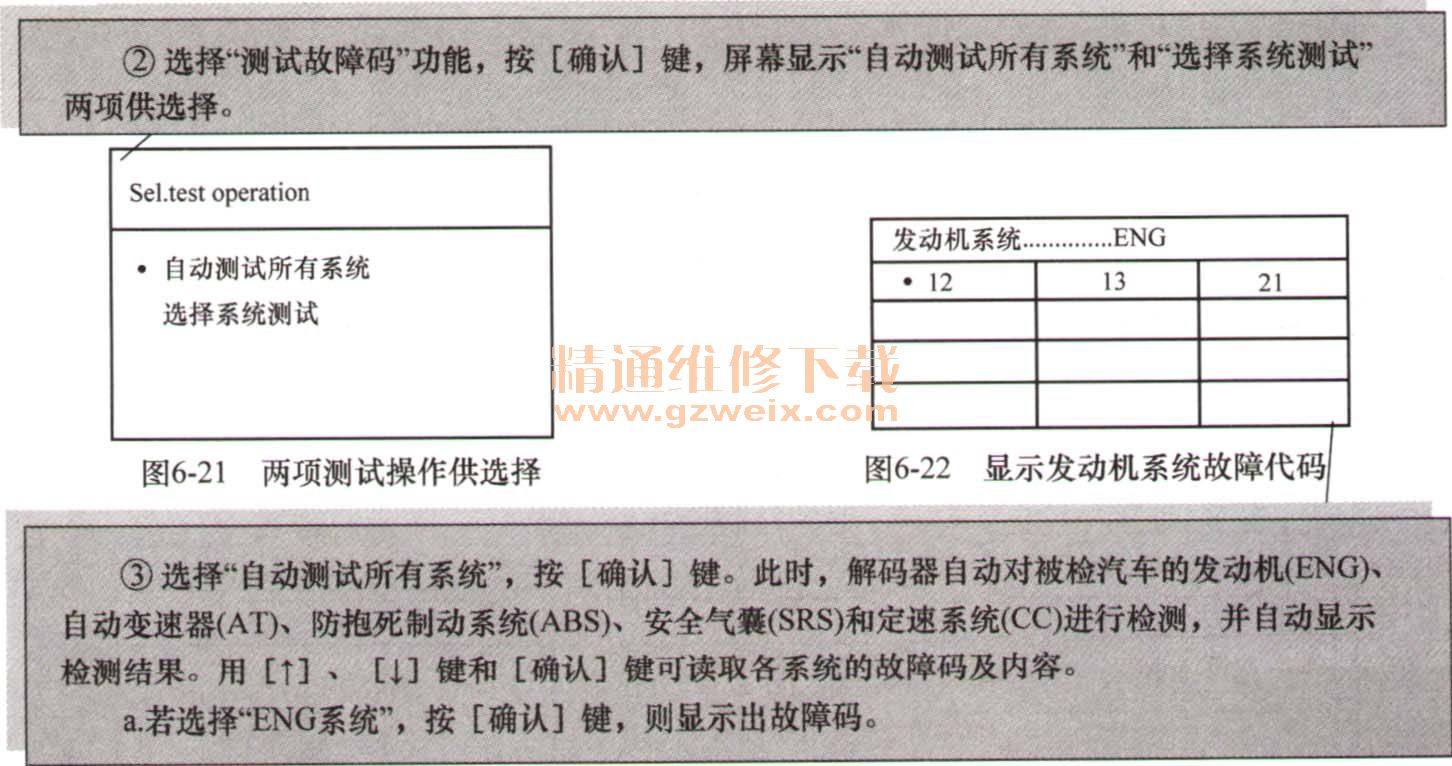

④测试故障码。

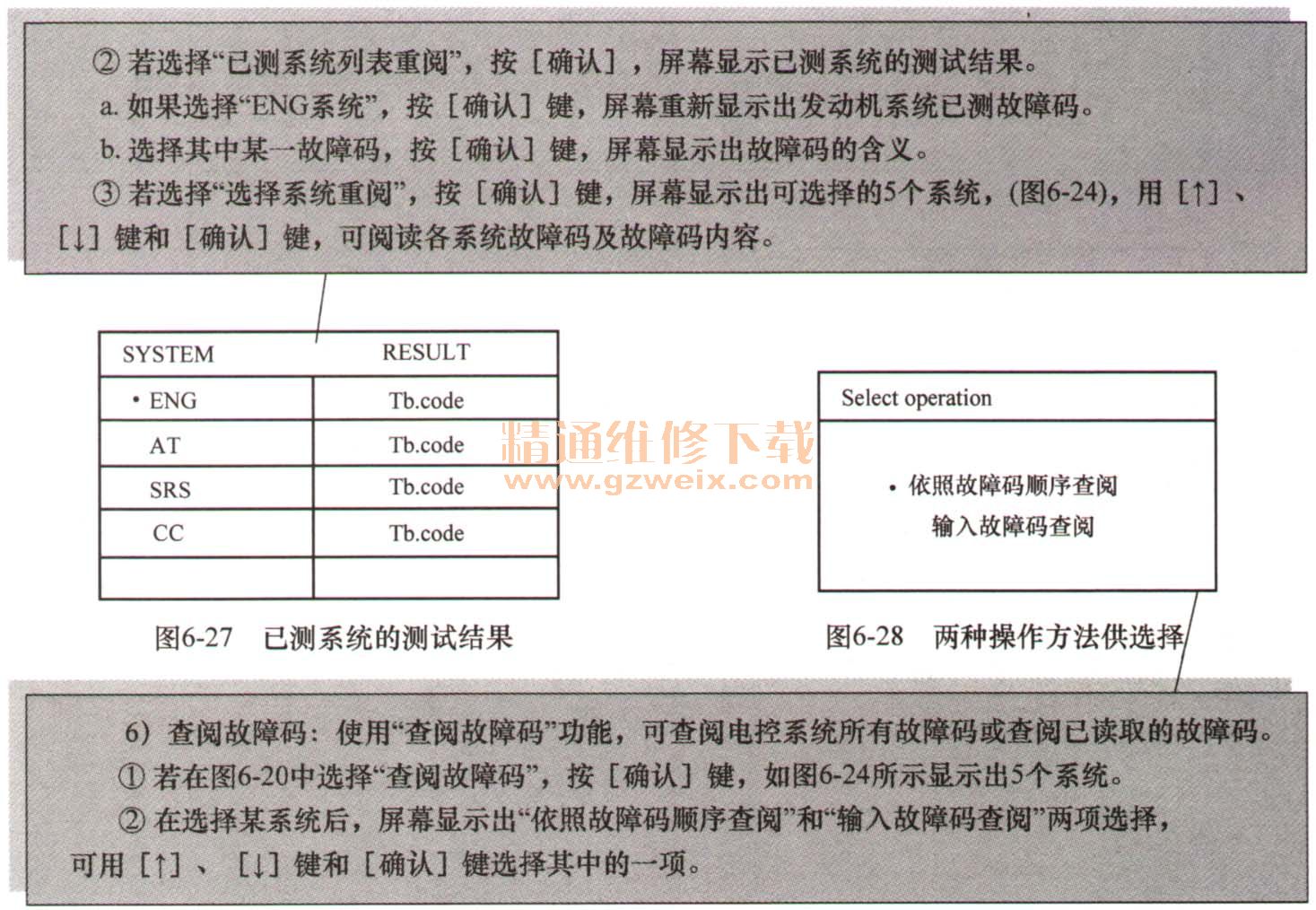

⑤重阅已测故障码。

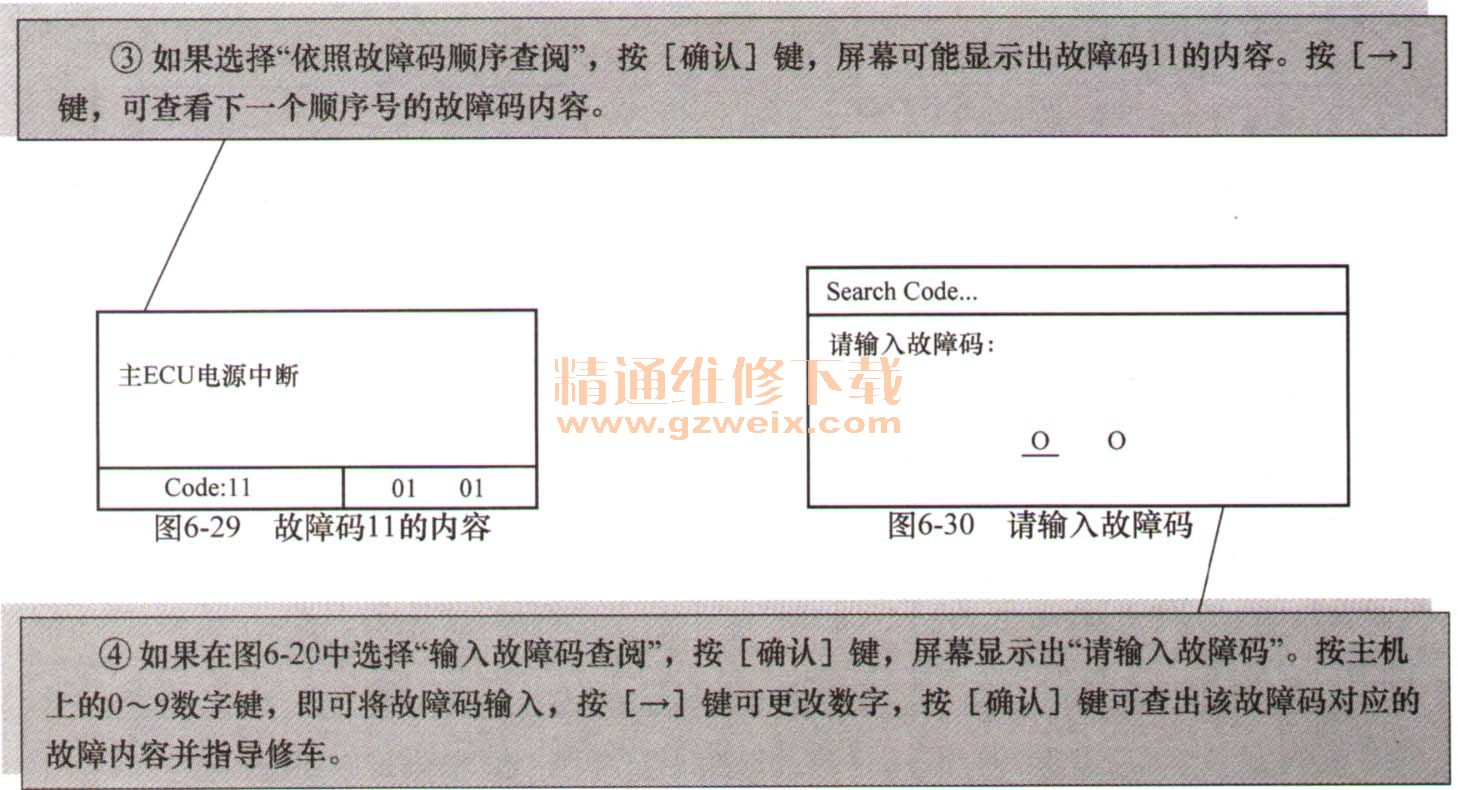

⑥查阅故障码。
⑦清除故障码。
⑧打印测试结果。

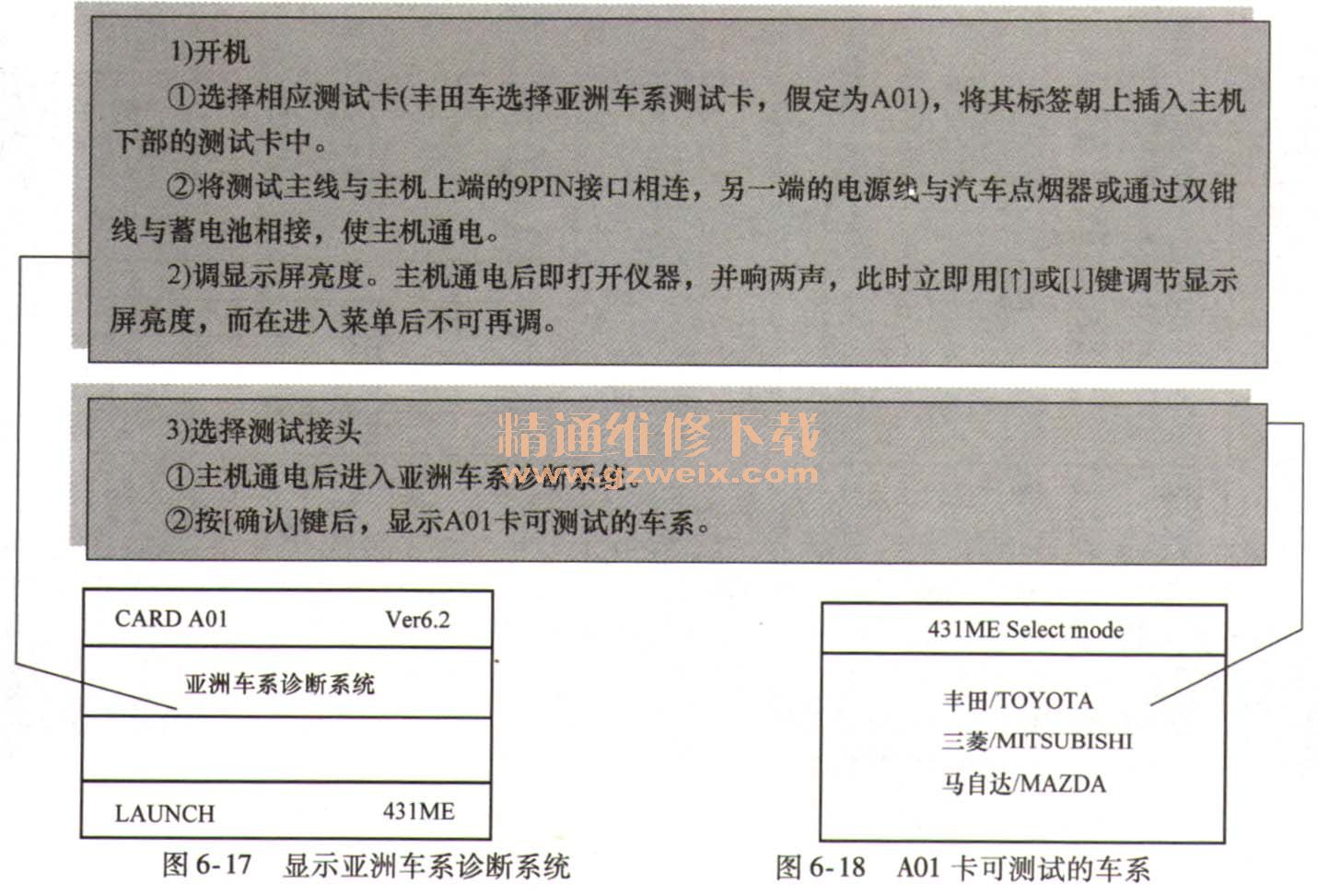

1)开机
①选择相应测试卡(丰田车选择亚洲车系测试卡,假定为A01),将其标签朝上插入主机下部的测试卡中。
②将测试主线与主机上端的9PIN接口相连,另一端的电源线与汽车点烟器或通过双钳线与蓄电池相接,使主机通电。
2)调显示屏亮度。主机通电后即打开仪器,并响两声,此时立即用[↑]或[↓]键调节显示屏亮度,而在进入菜单后不可再调。
