潍柴WD615(国lII)共轨发动机的结构
来源:本站整理  作者:佚名  2013-06-23 12:45:10


 7.冷却系统
    冷却系统主要由水泵、散热器、节温器、风扇及离合器等组成,冷却液循环路线如图90所示。

    (1)水泵水泵安装在发动机前端,水泵蜗壳在正时齿轮室上方,铸成一体,蜗壳出水再接入机体右侧水室,冷却液经过机油冷却器,从机体右下部通道孔流入气缸套水夹层,冷却气缸套后再经上水孔进入气缸盖水腔,冷却气缸盖后从气缸盖出水口排入出水管。
    水泵油腔内装入约120mL的滚动轴承润滑脂,有润滑脂嘴,需定期加油补充。
    (2)节温器在出水管终端有节温器。节温器有两个出口,一路通往散热器即为大循环,另一路通向水泵进口即为小循环,节温器如图91所示。

    冷却液温度在(80±2)℃时,节温器开始开启,至95℃时全开,这时冷却液全部都要经过散热器冷却后由水泵压入气缸体;当冷却液温度低于(80±2)℃时,节温器关闭到散热器的通道,冷却液直接进入水泵进口,使发动机尽快升温,达到运行要求的热状态,避免低温磨损,延长发动机的使用寿命。
    (3)散热器与膨胀水箱散热器与膨胀水箱都由整车厂配装,发动机出厂时不带。冷却系统中的各种水箱盖,应保持完好无损,切忌敞开,冷却系统中保持50kPa的内压,以提高冷却系统的冷却效率。
    (4)风扇及离合器风扇采用九叶直径为640mm或更大直径的环形塑料风扇。
    风扇传动有刚性传动和硅油离合器传动(即粘性传动)两种形式。
    粘性风扇是一种通过双金属感温元件,实现由温度控制风扇的工作,所以不仅有节能的效果,更能保证发动机有良好的热状态,对发动机的运行和使用寿命都有明显的优点。这种风扇主要原理是由发动机带动风扇离合器壳体内的主动轮,风扇叶片与壳体联成一体,主动轮与壳体间存在一定的间隙空间,当这个空间内充满粘度极大的硅油时,则主动轮带动壳体旋转,当这个空间失去硅油时,主动轮空转(实际上由于摩擦阻力的作用仍能带动风扇以低速旋转)。

    双金属触杆控制着硅油进入工作空间的阀门,因此风扇是否工作就由温度来控制了。当风扇前空气温度低于40℃时,双金属触杆使硅油腔阀门关闭,此时主动轮基本上不传递功率,风扇以低速旋转,当风扇前空气温度达到60℃及以上时,硅油腔阀门被打开,硅油充满工作空间,此时风扇转速与主动轮转速基本相同。

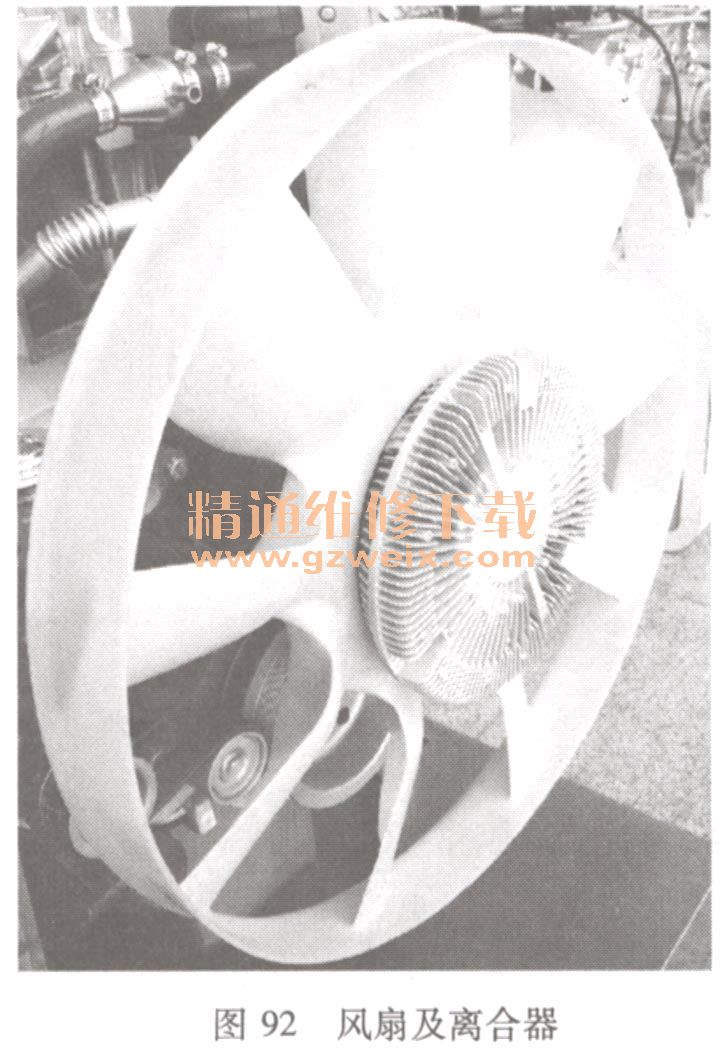

    使用粘性风扇时必须注意,当风扇拆卸下来时切不可平卧放置,否则硅油能从传感器轴的配合间隙中漏出,从而使风扇失效,风扇及离合器如图92所示。

    8.发电机、起动机与空气压缩机
    发动机装用整体式结构(电压调节器与发电机组装在一起)、9只整流二极管、无电刷式交流发电机。
    起动机采用减速直流起动机。
    空气压缩机为双缸空气压缩机,发电机与空气压缩机的结构如图93所示。
