自动大灯系统方案设计浅谈
来源:汽车与驾驶维修  作者:佚名  2017-12-16 15:44:43

    摘要:随着人们对于驾驶舒适度要求的提高,各种各样的自动调节功能被广泛应用于汽车上,本文主要对一种自动大灯系统进行简要介绍,包括其基本原理、控制逻辑等内容。该系统能够实现对位置灯、近光灯的自动控制,实现安全驾驶的同时提升车辆科技感。

    1 自动大灯系统介绍
    自动大灯功能是利用感光元器件感应外界环境光的变化,区分车辆处于白天、黄昏、黑夜、隧道等不同环境,实现对车辆灯光点亮或熄灭控制,在一定程度上实现主动安全功能,降低事故发生概率,符合汽车电子行业发展的趋势。

    2 自动大灯系统方案设计
    2.1自动大灯系统基本构成
    自动大灯系统包括光线传感器、控制器和执行器。控制器一般放在车身控制模块即BCM中,大部分安装位置在仪表板下方。执行器包括位置灯和近光灯,集成在前组合灯中。
    2.2自动大灯系统方案设计
    自动大灯功能的实现方式为光线传感器感知车辆周围的光线强度,与开关灯阈值进行对比判断,其感光灵敏度、感光范围和控制信号输出逻辑是自动大灯功能是否合理的主要判断条件。
    自动大灯系统的光线传感器分为前方光线传感器和环境光线传感器,前者为主,后者为辅。光线传感器的探测区域如图1所示,A区和B区的角度范围与传感器的安装位置及前挡风玻璃的倾角有关。

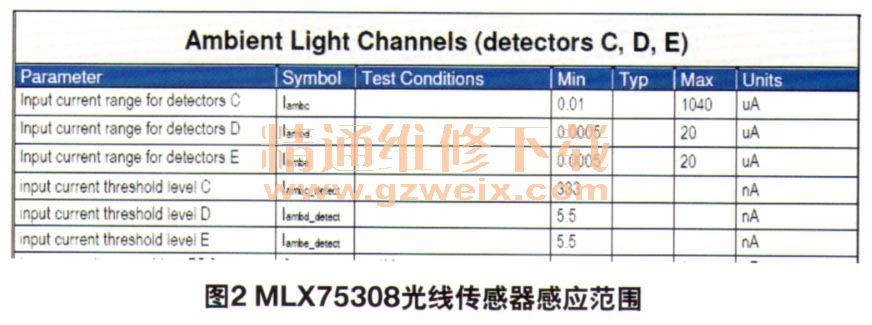

    目前市场上应用最广泛的是MELEXIS研发的雨量光线传感器专用芯片MLX75308,光线检测共分为C、D、E三个通道,光敏二极管感应到外界光线变化,会改变电阻值,影响回路电流,建立环境光强与回路电流的对应关系。将回路中的电流进行转换,成为MCU能够识别的信息,MCU对AD值进行判断即可。M LX75308三通道的感应范围如图2所示。

    2.3自动大灯控制策略
    根据其正常工作的要求,自动大灯的控制策略如下。
    点火开关在ON挡,光线传感器上电,且自动灯光开关打开时,自动灯光功能激活,此时光线传感器根据环境光线传感器和前方光线传感器检测到外界环境光线的变化来确定近光灯和位置灯的请求信号,BCM接收到这些请求信号后,判断是否打开或关闭近光灯及位置灯。
    点火开关在ON挡,光线传感器正常供电,当自动大灯开关关闭时,光线传感器正常采集外界环境光线信息,但需发送初始值,此时若自动大灯开关打开,则发送灯光开启或关闭信息。
    点火开关在ON挡,光线传感器正常供电,当自动大灯开关打开时,光线传感器采集外界环境光线信息,正常发送灯光开启或关闭信息,此时若关闭自动大灯开关,则保持正常采集外界环境光线信息,但需发送初始值。

    3 结束语
    本文对于自动大灯系统的控制策略、方案设计等进行了简要介绍,对于后期的设计开发有一定的参考价值。自动大灯功能不仅仅是智能代替人工的开始,也在一定程度上实现了主动安全。随着传感器在汽车上的应用,自动雨刮、自动温度控制、自动湿度控制的技术也已经逐渐的成熟,极大的提升了汽车的舒适感和科技感,使人们有更好的驾驶体验。
