3 数据分析
    3.1  NIC分析
    颈部伤害值NIC是枕骨铰链相对于T1的水平加速度和速度的相对值。



    NIC计算过程表明：该指标主要与T、加速度和头部x方向加速度有关。对摸底试验NIC计算过程进行推导。其中，Ax－T1代表胸部T1平均加速度，Ax－head代表头部x方向加速度，A－rel代表相对加速度，Vx－rel代表相对速度。推导过程如图1、图2所示。



    图2中可看出：NIC在106 ms时达到最大值24.4，超标较多，得0.5分，失1.5分。通过曲线分析NIC构成，可以看出：相对加速度占较大比重，对NIC直接影响较大；此外，根据NIC计算公式，相对速度是由相对加速度积分而来，也受相对加速度间接影响。因此，降低NIC值，必须降低相对加速度。
    图1中，Ax－T1在48 m、左右开始产生并缓慢上升，而Ax-head在105 m，左右产生，远晚于Ax－T1，并且产生后急剧上升。随着头部加速度的急剧上升，相对加速度急剧下降直至转向，NIC也随之降低。
    上述分析表明，NIC值的大小与头枕接触时刻密切相关。头枕接触时刻越早，在Ax-T1刚产生时Ax-head随之产生，可以迅速缓解Ax-T1、的增大趋势，使相对加速度Ax-rel在值不大时，便开始降低直至反向，实现降低NIC正向幅值。因此，在优化NIC伤害时，应尽可能提早头枕接触时刻，即减小头后的间隙。

    3.2颈部载荷分析
    对于假人头部，在碰撞过程中将存在惯性力、头枕施加的外力、上颈部施加的约束内力。分别用Fx、Fux、Fix表示假人头部x方向的所受外力、约束内力、取反惯性力，应用达朗贝尔原理，有
    Fx+Fux+（－Fix）=0（6）
    Fix=4.54 Ax（7）
    所以，有
    Fx＝4.54 Ax－Fux（8）
    同理，分别用Fz、Fuz、Fiz表示假人头部z方向的所受外力、约束内力、取反惯性力，则有
    Fz= 4.54 Az-Fuz（9）
    Ax、Az、Fux、Fuz在试验过程中可采集得到，依据公式（8）和（9），可计算出试验过程中假人头部x和z方向所受到的外力。对于Y方向受力，由于后碰撞试验，其值较低则不予考虑。根据上述原理，对假人头部受力计算如下：试验中采集的假人头部加速度如图3所示，假人上颈部剪切力及拉力如图4所示。

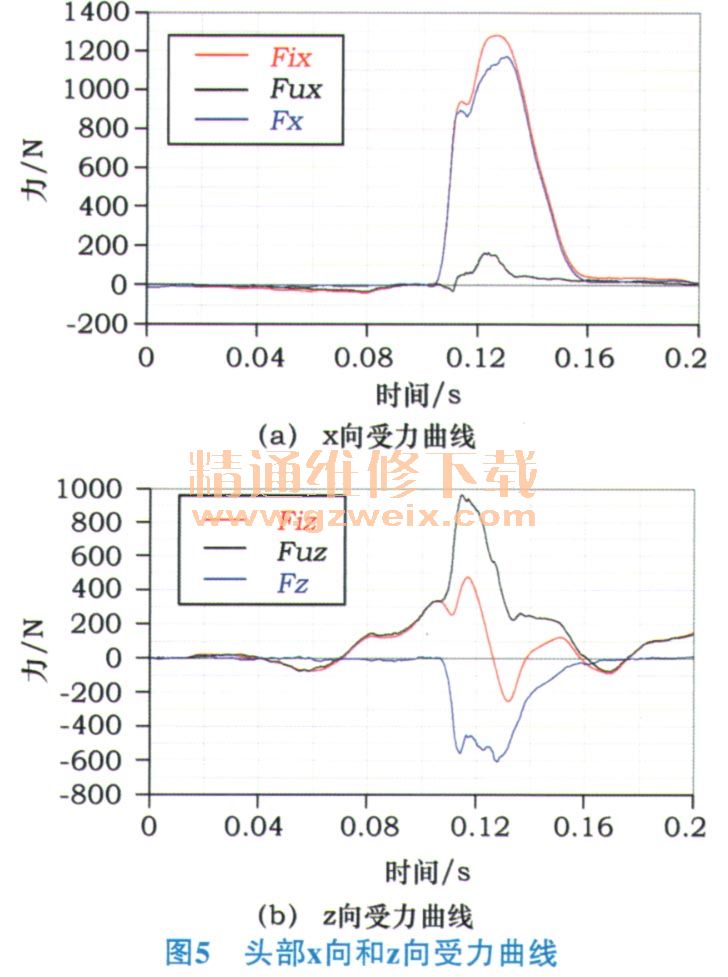

    依据公式（7）计算出Fix，公式（8）计算出Fx。Fx、Fux、Fix之间关系如图5a所示；同理，处理出Fz 、Fuz、Fiz之间关系如图5b所示。
