摘要:本文针对某SUV座椅鞭打摸底试验成绩较差的情况,通过对试验数据进行分析,明确影响座椅鞭打性能的主要因素有:头后间隙和头枕高度。对座椅设计不足之处进行优化改进,经试验验证座椅改进效果符合预期。
1 挥鞭伤介绍
汽车被追尾时,被撞的汽车以一定的加速度向前运动,乘员躯干随座椅向前运动,而头部由于惯性作用产生滞后,运动的错位使颈部受到极大的拉伸,随后头部像“鞭梢”一样,被颈部带动快速甩向前方,这种现象被称为“挥鞭效应”,由此产生的颈部损伤被称为“挥鞭伤”(Whiplash Associated Disorders)。2012年C-NCAP评价体系中正式加入了鞭打试验及评价方法,2015年鞭打评价方法进行了升级。

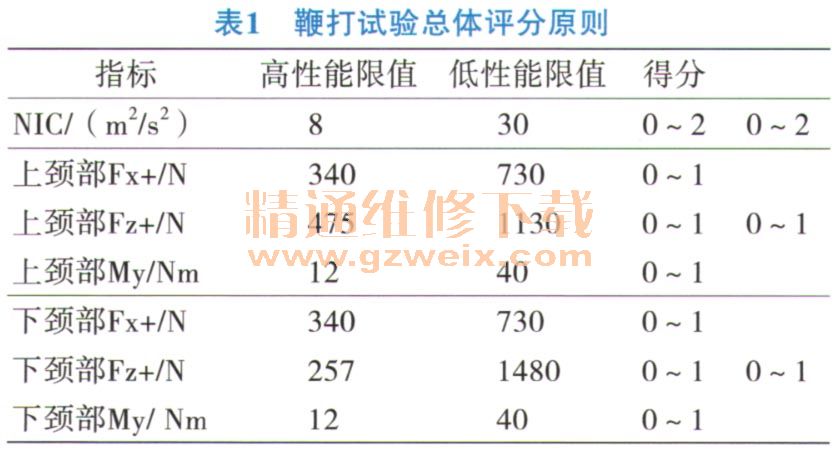

鞭打试验在2015年版C-NCAP总体得分中所占分值为4分。评分原则依据假人安装的传感器测量所受的伤害指数进行,假人测量数据包括2组:一组通过头部加速度、胸部加速度计算出NIC(颈部伤害指数);另一组为颈部载荷和扭矩,具体评分原则见表1,其中上、下颈部得分取3个指标中最差得分,总分4分。
2 摸底试验结果

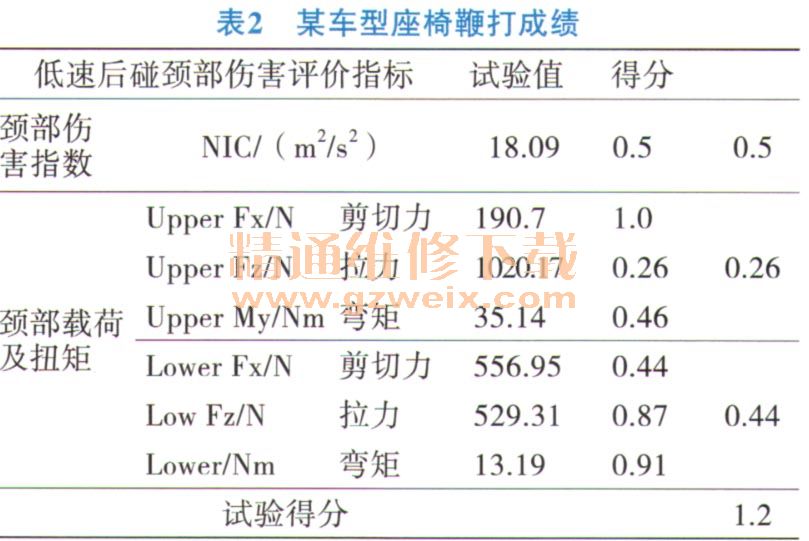

长城某款车座椅初始鞭打成绩如表2所示,最终成绩1.20分,跟预期目标分值差别较大,不满足性能要求。主要失分项为NIC、上颈部拉力、上颈部弯矩、下颈部剪切力。
