4 熔断丝容量大小计算
选定熔断丝的流程如下：①计算负载电流。计算使用回路的负载电流；逗确认负载规格。确认负载波形的模式；③选定熔断丝种类。从负载规格选定熔断丝种类；④计算熔断丝容量。从负载电流值、通电模式，计算出容量。

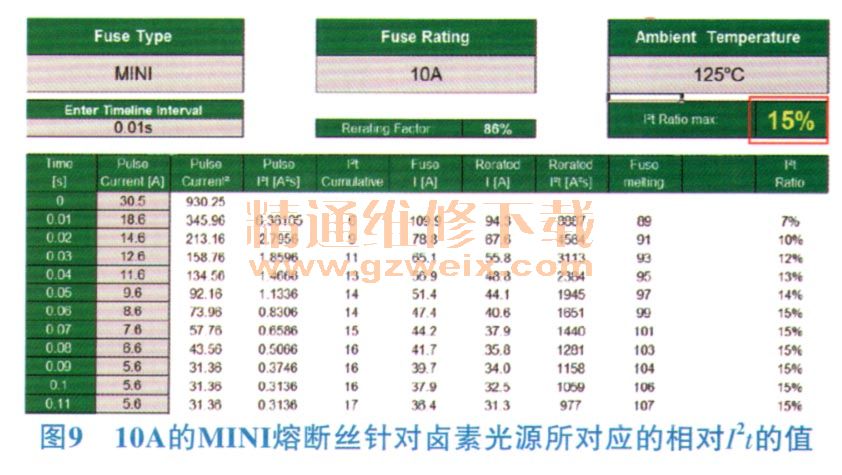

对于冲击类电流负载，我们还需要知道其脉冲电流随时间的变化曲线（主要脉冲电流值的大小及持续的时间），以此来分析熔断丝的寿命。根据图8，选用10A的MINI熔断丝所对应的相对I2 t的值见图9，其耐冲击寿命远大于10万次。图10为MINI熔断丝承受脉冲周期曲线示例。
不同冲击波形冲击能量的计算方法如表2所示。同时，根据用电设备的工作性质及工作时间不同，将用电设备分为2类：一类是长时工作制用电设备，这一类用电设备在通常情况下每一次工作的时间较长，这类用电负荷状态用“c”表示（Constant）；另一类是短时工作制用电设备，这一类用电设备在通常情况下每一次的工作时间较短，这类用电负荷的负荷状态用。表示（Occasion）。这2类用电设备之间并没有严格的界限划分，而且同一种用电设备由于在不同的地域使用情况不同，负荷状态也会不同，因此，具体情况应当具体对待，可参见表3。
对于堵转类电流负载，熔断丝额定容量x 110%〕电动机堵转电流。
根据JASO D 614规定，慢熔类熔断丝“通入等于额定电流100％的电流时，在4h以内不得熔断”，而在实际使用时如果小于100％也不会熔断。
1）对于负荷状态为“C”的用电设备，其熔断丝的容量≥∑用电负荷／（70～75）％（A）；
2）对于负荷状态为“0”的用电设备，其熔断丝的容量≥∑用电负荷／（100～110）％（A）；
3）对于负荷状态为“C”与“O”同组并存的用电设备，其熔断丝的容量≥∑用电负荷（C）/（7075）%（A）+∑用电负荷（O）/（100～110）％（A）。
当然，熔断丝的承载能力也要受温度的影响，不同供货商不同类型的熔断丝其温度修正系数也不同。举例来说：对于某公司MINI型的熔断丝，其额定容量的计算公式为：IF=IN／（RR×75%）。其中，IF为理想的熔断丝额定电流值；几为标称工作电流；RR为温度修正系数。
如图5所示，当标称电流为10A，环境温度为85℃的时候，其温度修正系数RR=91 %，所以寿＝殊／（RR×75%a）=10÷（0.91×0.75）=14.65 A，故选择熔断器容量确定为15A。
