摘要：本文介绍熔断器的保护形式、基本的技术参数，详细阐述其选型原则、容量大小的计算方法，并分析导致其熔断的常见原因。同时概述了熔断器与导线匹配的计算及验证方法，供读者参考。

    熔断器是一种安装在电路中，用来保证电路安全运行的电器元件，是在电路中故意设计的一个薄弱环节。特别说明：熔断器的作用是以防止短路、保护电路为主，防止过载、保护用电设备为辅。本文主要介绍的是乘用车熔断器的选型设计方法，下文中将以熔断丝替代熔断器的叫法。
    本文将探讨与熔断丝相关的一些基础知识，以及熔断丝的选取原则、容量大小确定的计算方法等。

    1 熔断丝的保护形式
    根据熔断丝的保护形式，可分为：过电流保护与过热保护。
    整车配电设计中常说的熔断丝指的就是用于过电流保护的熔断丝。在设计中经常使用的熔断丝有快熔型和慢熔型2类。常用的快熔型熔断丝包括：MINI熔断丝（包括短背MINI），ATO熔断丝，BF熔断丝片。常用的慢熔型熔断丝包括：JCASE熔断丝（包括短背JCASE），SBF熔断丝，MIDI平板螺栓连接熔断丝，MEGA平板螺栓连接熔断丝，MUSB熔断丝，CABLE PRO等。MINI熔断丝的外观如图1所示，慢熔型熔断丝的外观如图2所示。不同的规格对应不同的颜色及不同的熔断特性，可以通过颜色很容易地识别熔断丝的规格。图3给出了熔断丝的熔断特性曲线，横坐标是流经熔断丝的电流，纵坐标是熔断时间，不同的曲线对应不同的规格。从特性曲线可以看出，随着电流的增大，熔断丝的熔断时间迅速减小。







    用于过热保护的熔断丝一般被称为“温度熔断丝”，也叫断路器。其工作原理是：利用2种金属受热时热变形不一样，使触点开闭。图4所示为自动复位断路器的主视图，其开闭都是自动的，不需要人为干预。另一种非自复位式的，断开后，其闭合需要人为操作来实现。

    2 熔断丝基本技术参数
    熔断丝的基本技术参数有：额定电流、额定电压、电压降、电阻值、环境温度、公称熔化热能等。

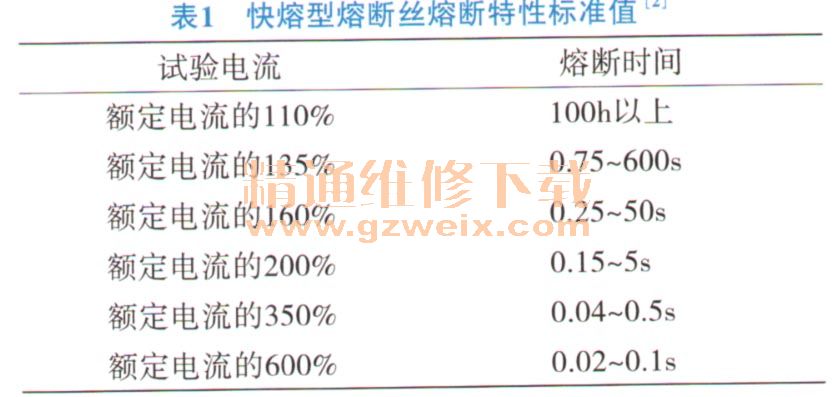

1）额定电流熔断丝的额定电流是一种规格的标称，它是25℃下的值（有的厂家规定的温度为2 3℃，差异不大）。平常人们说的“多少多少安培熔断丝”，指的就是该值。熔断丝的额定电流不等于熔断丝的熔断电流。流过熔断丝的电流大到何种地步、何时熔断，这在熔断丝产品规格中有详细的规定。表1为太平洋精工株式会社生产的快熔型熔断丝熔断特性标准值。

    2）额定电压熔断丝的额定电压值必须等于或大于有效的电路电压。否则，在熔断丝熔断时将会出现持续飞弧和被电压击穿而危害电路的现象。
    3）电压降电压降是熔断丝在额定电流条件下，其两端的电压降。
    4）电阻值熔断丝的电阻在整个电路中并不十分重要。

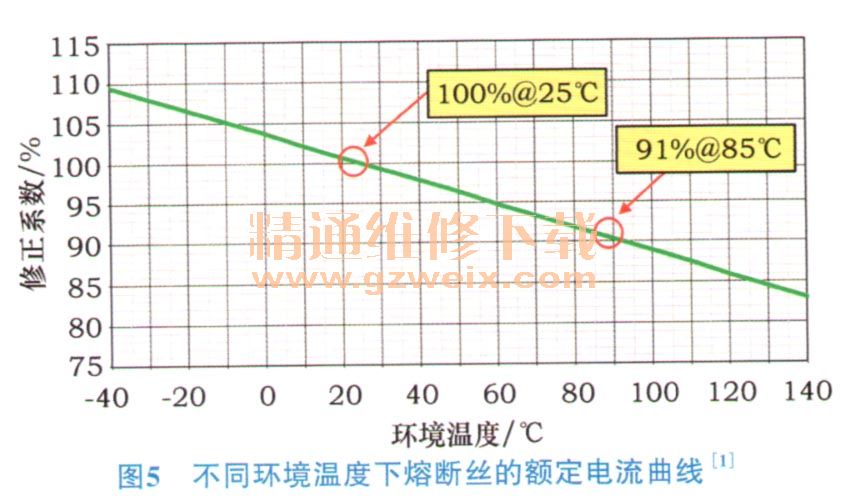

    5）环境温度熔断丝的电流承载能力，是在环境温度为25℃情况下进行的，这种实验受环境温度变化的影响，参见图5。

    6）公称熔化热能就是指熔化熔断部件所需的能量，用I2t表示。若电流通过熔断丝时，产生热量的速度大于热量耗散的速度，那么产生的热量就会越来越多，当温度升高到熔断丝的熔点以上时熔断丝就发生了熔断，这就是熔断丝的工作原理。
    熔断丝熔断的示意图如图6所示。
