首先判断需要的台面大小,由于样品最大长度为680 mm,故需要700 mm的台面尺寸,另外由于放置在环境箱体内试验,环境箱体内径尺寸也要考虑进去;其次考虑振动台的能力大小,目前大部分振动台都有软件输入计算,帮助各位判断振动台是否有能力进行此项试验。

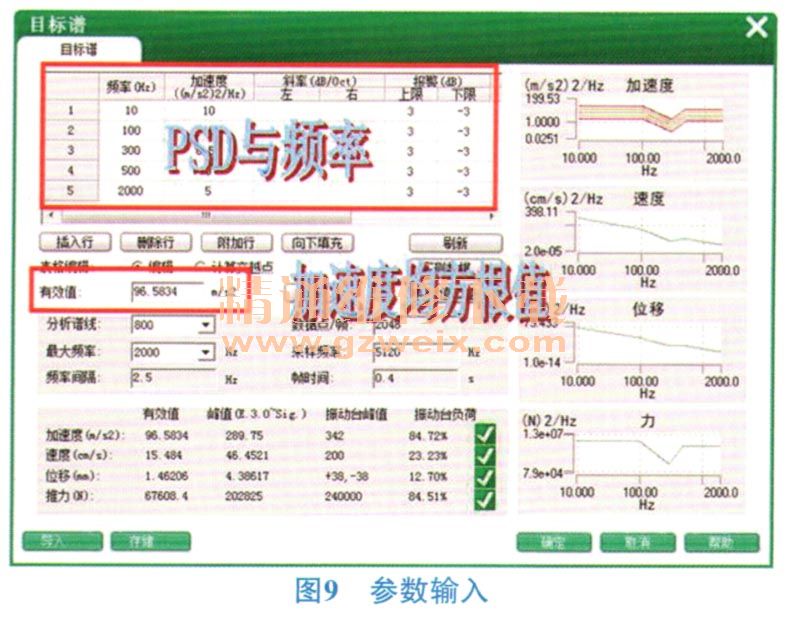

参照标准条件输入参数,见图9。
如没有软件帮助判断计算的条件,可以粗略估计振动台的推力是否符合试验条件。
确定所需激振力:F=ma。
当振动台动圈质量为MO,附加台面和夹具的质量为ml,振动试验样品质量为m3时,所需振动激振力为:F=(mo+m i+m3)a。
例:MO为53 kg、m,和m3总质量为340 kg,加速度a为10g;系统推力F=(53+340)10=3 930 kg。
由于振动夹具和客户试验样品的频率响应特性因素,计算的推力和实际使用的振动台推力值有10%-30%的裕量。按此计算,那么初步推定6T以及以上推力的振动台可以进行此试验。
由上述公式发现,振动台本身动圈质量是恒定的,样品的质量、夹具的质量和加速度决定了使用大推力振动台还是小推力振动台。在试验过程中,出于成本考虑,小推力的振动台比大推力的振动台成本要低,那么需要在保障振动夹具可靠性的同时降低夹具的质量,会带来更大的利益。
6 结论
介绍了汽车行业中振动试验的一些相关知识,并举例一个样品的随机振动试验,通过各种方面的考虑,做准备工作,选择合适的振动台,初步判定该试验样品能否在这个振动台上进行试验。但是实际情况往往会比较复杂,如果时间、人力、设备都比较充裕,可以安装到振动台上试一试,试振没问题就可以进行正式试验。
