摘要:空调系统噪声严重影响整车NVH特性,进而引起客户抱怨。本文对空调系统噪声进行分类归纳,并对空调系统最常见的压缩机吸气脉动噪声进行机理分析和整改解决。
如今随着消费者对汽车产品的舒适性要求越来越高,导致对整车NVH的要求也不断提高,因此在各汽车厂的产品问题排名中,空调系统NVH问题排名一直居高不下,进而提升空调系统的NVH水平已成为提高汽车产品竞争力的有效手段之一。
本文对引起空调系统噪声的因素进行归纳总结。结合团队开发经验整理了典型空调NVH问题的整改措施,可协助设计人员逐一排查设计过程中的潜在问题点,最终将空调系统噪声控制在设计目标值范围内,以减少客户抱怨。
通过实际案例着重分析汽车空调噪声中发生最广泛、涉及领域最多、处理最棘手的压缩机冷媒流动脉冲噪声问题的引起机理和解决方法。
1 空调系统噪声分类降噪分析
空调系统主要由压缩机总成、冷凝器总成、HVAC总成(含蒸发器十膨胀阀)4个核心部件,以及管路、过渡风道、控制零件等辅助零件组成,且每个零部件都有可能产生噪声。所以为了方便归纳整理,本文按照空调零部件的安装位置的不同进行噪声分类,因此空调系统噪声可分为机舱噪声和乘员舱噪声两部分,如图1所示。
空调系统车内零件主要包含空调控制器、HVAC总成和各对接风道。表1对空调系统乘员舱内可能产生的噪声进行了归纳,并给出了排查过程中检查的主要对象。

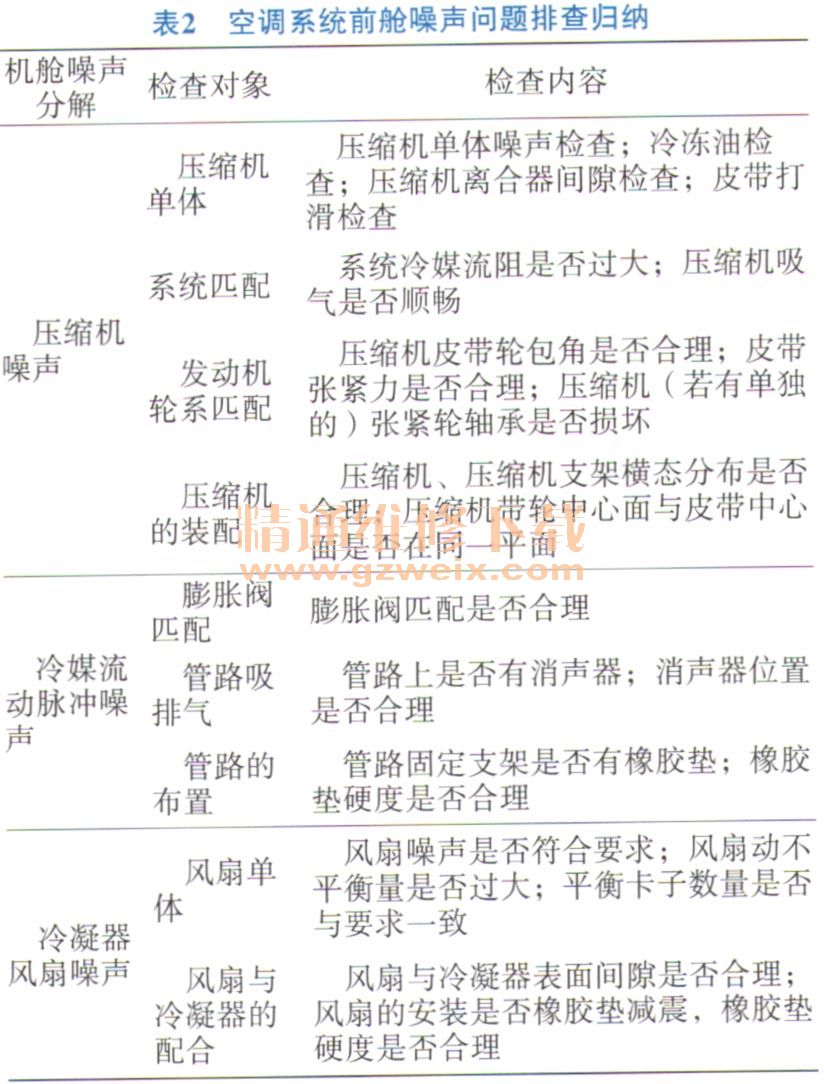

空调系统前舱噪声主要由压缩机本体噪声、冷媒流动脉冲噪声、冷凝器风扇噪声几个部分组成。表2对空调系统前舱可能产生的噪声进行了归纳,并给出了排查过程中检查的主要对象。
