2 结构设计
良好的结构设计能够很好地规避NVH性能问题，因此橡胶件的结构设计是和橡胶件材料选取同样重要。设计结构需根据NVH的性能要求和配合件的结构来确定，经分析有4个配合因素影响NVH性能：①与钣金的贴合面的平面度；②与钣金的配合力度；③与钣金贴合面的大小；④橡胶件厚度。
2.1与钣金贴合面的平面度

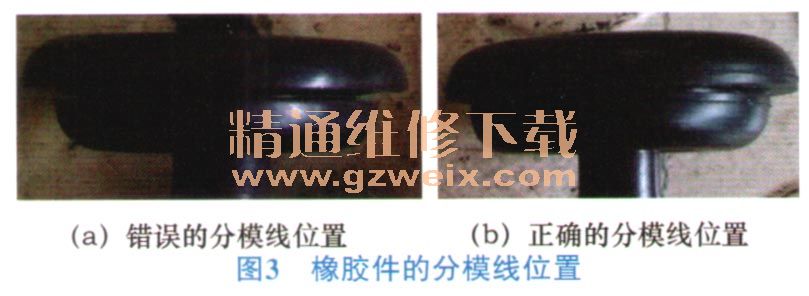

与钣金贴合面的平面要求光滑无毛刺飞边和凹坑。如果与钣金贴合面存在毛刺飞边及凹坑缺陷，则影响橡胶件的NVH性能。为解决此类问题要求橡胶件模具分模线（图3）不在密封面上，另外定期对模具进行检查，对橡胶件产品进行全检。此方案可避免橡胶件平面度对NVH的影响。
2.2与钣金的配合力度

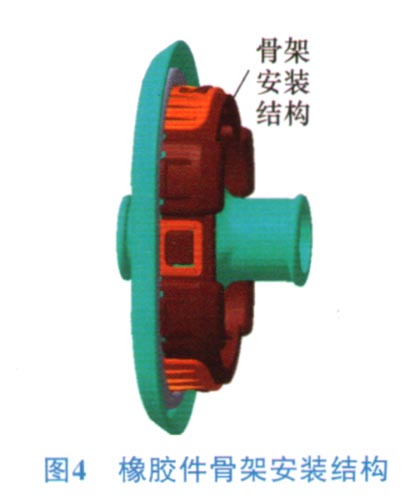

钣金的配合力直接影响NVH性能，经分析橡胶件与钣金贴合达到某一力值后，贴合面NVH性能表现良好，为达到此力值需设计合理结构来满足要求，常见的有2种：一种是橡胶件和骨架一体合成，骨架上设计安装结构（图4）与橡胶件配合安装到车身钣金上；另一种结构是橡胶件与钣金过盈配合来达到力值要求。为达到力值要求，过盈至少需0.5 mm。经验证与钣金配合力值在60～110 N之间可满足NVH性能要求。
2.3与钣金配合面大小
橡胶件与钣金的贴合面较小、贴合宽度较窄，不足以阻挡声波的传输，不能满足NVH性能需求。橡胶件裙边结构设计时与钣金贴合面需满足宽度需求，经过反复验证得出贴合面大于2 mm可满足NVH要求。设计时考虑钣金的覆盖面平整度，要求钣金预留平面比橡胶件最大外径大7 mm以上，其中包含钣金的位置度公差和涂胶面避让等因素。
2.4橡胶件厚度
影响橡胶件NVH'能另一个关键因素是密封面的厚度，为确定橡胶件厚度的大小，对不同厚度橡胶件试片进行漏声测试，测试结果如表1所示。经对橡胶件的成本、工艺、NVH性能需求综合考虑，最终橡胶件密封面的厚度选用2 mm，如小于这个值则不能满足NVH要求。
