2 系统及构成
数字式时钟(主要为仪表时钟和屏显时钟)均是集成在LCD显示屏中进行的时钟显示,是显示屏显示功能的一部分,因而没有独立的系统及构成。而机械时钟作为独立的电器模块,与其它汽车电器件一样,也是由电气系统和机械结构两部分构成。

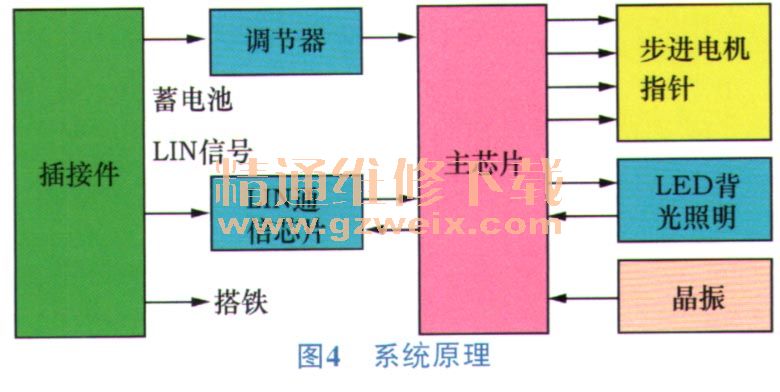

1)电气系统机械时钟通常使用CAN或者LIN总线通信,采用专用的时钟电机进行驱动,主要有GPS智能同步和总线信号同步2种时间同步方式。玛莎拉蒂、克莱斯勒等豪华车型采用GPS智能同步,时间精准。而对于一般的中高端车型来说,通常采用性价比高的总线信号同步,其典型的电气系统原理如图4所示。
2)机械结构机械时钟的机械结构及构成都是相似的,通常由前壳、面罩、间隔环、时钟表盘、导光体、时针、分针、电路板、后壳、标签等部件构成,如图5所示。
3 时间同步
在同一辆汽车上通常同时具有多个不同形式类别的车载时钟(如仪表时钟、机械时钟、中控屏显时钟等)。由于时间显示偏差的客观存在,这就需要对各个时钟进行时间同步,统一时间显示。
时间同步的具体方法是:以某个特定的时钟时间作为同步基准,在特定的时间内,将其时间信息作为同步信号,通过总线通信传递给其它时钟模块,完成时间同步。
4 时间校准
作为同步基准的时钟,其时间显示上也存在一定的偏差,因此需要对其进行时间校准,尽量减小偏差,提高时间显示的准确性。当前在车载时钟上主要应用的时间校准方法有:晶振偏差调校法、温度自动补偿法、射频信号校准法、GPS时间校准法等。
1)晶振偏差调校法仪表时钟、屏显时钟通常依据石英晶振的振荡频率作为时钟信号源进行计时,其时间偏差主要受晶振本身误差影响,晶振误差越大,相应的时钟时间偏差就会越大。例如:理论晶振频率为8 MHz,8分频后为1 MHz,当时钟的计数频率设为1 MHz时,计算1000个频率周期即为1 ms(见图6),循环计时实现时间显示。
