电动汽车高压蓄电池充电系统(中)
来源:汽车维修与保养  作者:佚名  2018-12-14 09:02:21

 (2)AC、DC充电流程

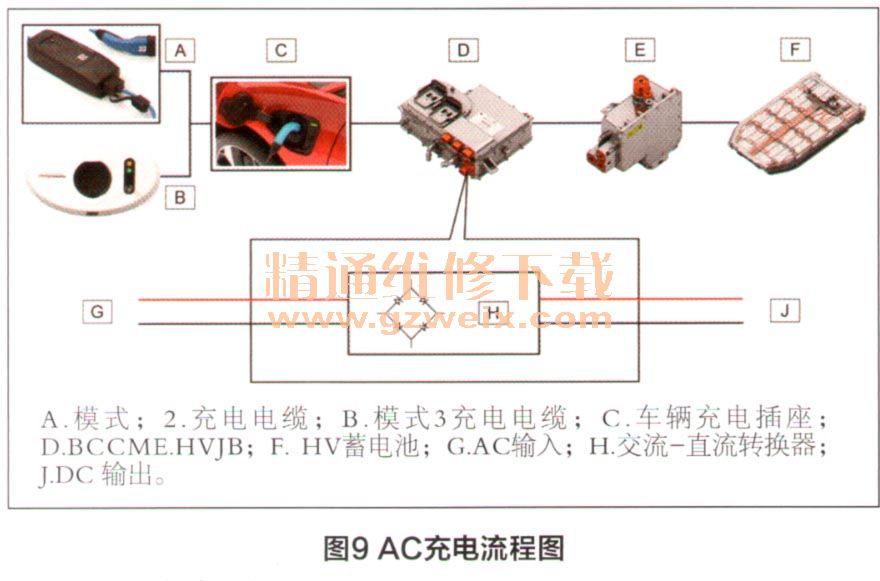

    AC充电流程图如图9所示。在连接至AC电源时,BCCM将AC电压转换为DC电压,为HV蓄电池进行充电。车辆支持最高电压240V和32A电流的单相AC充电。使用模式2或模式3充电电缆时可支持最高为7kW的充电率,电源转换由BCCM来执行,这被称为车载充电。虽然可以将三相AC电源连接至车辆,但是因为BCCM仅支持单相充电,所以实际充电率可能会低于预期。例如,如果连接了一个11 kW的3相电源,则车辆将会仅使用该电源的一相,以约3.6kW的功率进行充电。

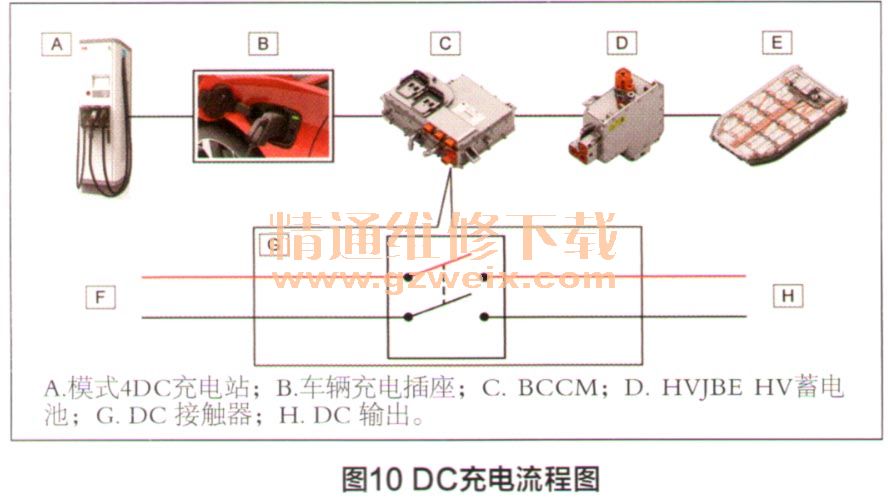

DC充电流程如图10所示。

    当连接至DC电源时,通过BCCM中的一组接触器将高压直接供应至HV蓄电池。这些接触器的额定电流为250A连续负载,并在未插入充电电缆时将充电插座与HV蓄电池隔开。车辆支持最高标称电压400V和250A电流的DC充电。使用模式4充电电缆时可支持最高为100kW的充电率。DC充电电缆拴系在充电站上。电源AC-DC转换由电动车供电设备(EVSE)在车外执行,这被称为车外充电。
3.充电率
    HV蓄电池的充电率由BCCM进行调节以防止损坏,确保HV蓄电池模块具有最佳性能和寿命。在充电期间,HV蓄电池的充电率(单位为kW)由多种因素决定:电动车供电设备(EVSE)的最高供电参数(电压和电流);通过控制导向信号传播的来自EVSE的可用电流(仅限AC);充电电缆的额定电流;HV蓄电池荷电状态(SOC);如果HV蓄电池的SOC接近100%,则充电率将会下降;HV蓄电池温度;如果HV蓄电池的温度较低,则开始采用的充电率也较低,直至蓄电池达到最佳温度。如果HV蓄电池的温度较高,则充电率将被降低或充电将会停止,以防止温度过高。

[1] [2] [3] [4]  下一页
