4.充电插座热敏电阻器
在充电期间,电源线路和接头中的大电流流动将会产生热量。为了防止车辆充电插座和相关充电电缆中产生过多的热量,每个插座都配备了热敏电阻器。当这种热量变得过多时,BCCM或EVSE将会降低供应至车辆的电源的功率,以便防止充电电路和部件的温度过高。

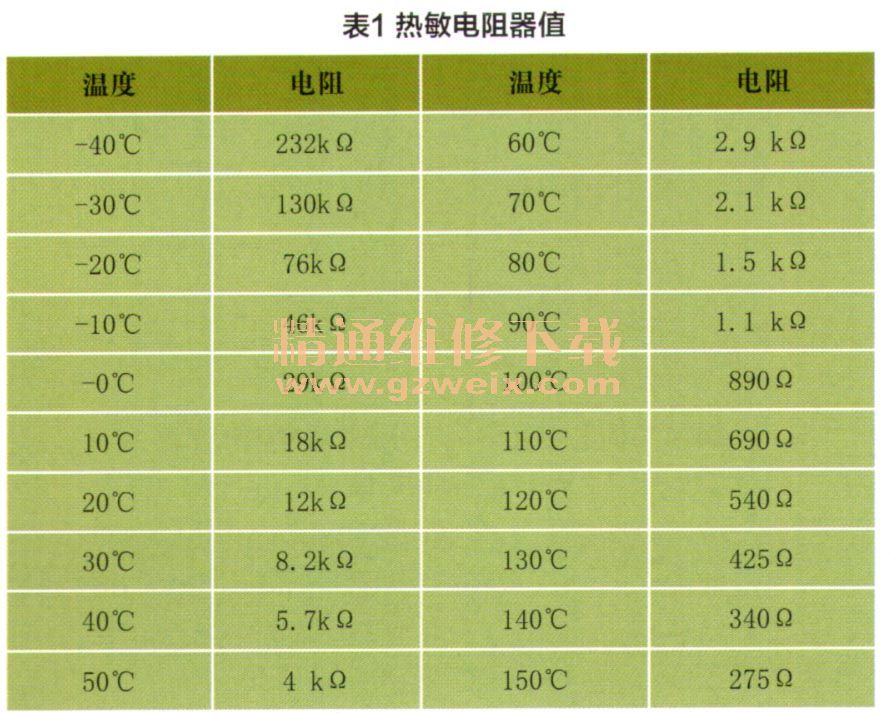

AC充电插座中有一个热敏电阻器,用于测量AC电源线路的温度。DC充电插座中有两个热敏电阻器,分别用于测量每条DC电源线路的温度车辆充电插座中使用的热敏电阻器是玻璃保护NTC型电阻器,在25℃时的标称电阻为10 kΩ。给定温度下的期望电阻值列于表1。
5.EVSE至BCCM的通信协议
为了支持高压充电,BCCM和外部电源之间需要进行通信,外部电源也称为电动车供电设备(EVSE)。该通信可用于实现多种功能:充电电缆连接状态;充电电缆电流容量(适用时);可用的充电类型(AC或DC);告知充电参数,例如充电率、电压和电流;如果没有收到告知信息,则不会进行充电,这为系统增加了一层A全保护。交流(AC)充电通信协议是GB/T 18487.1,直流(DC)充电通信协议是EVSE CAN总线。
四、交流(AC)充电及通信
1.交流(AC)充电端口

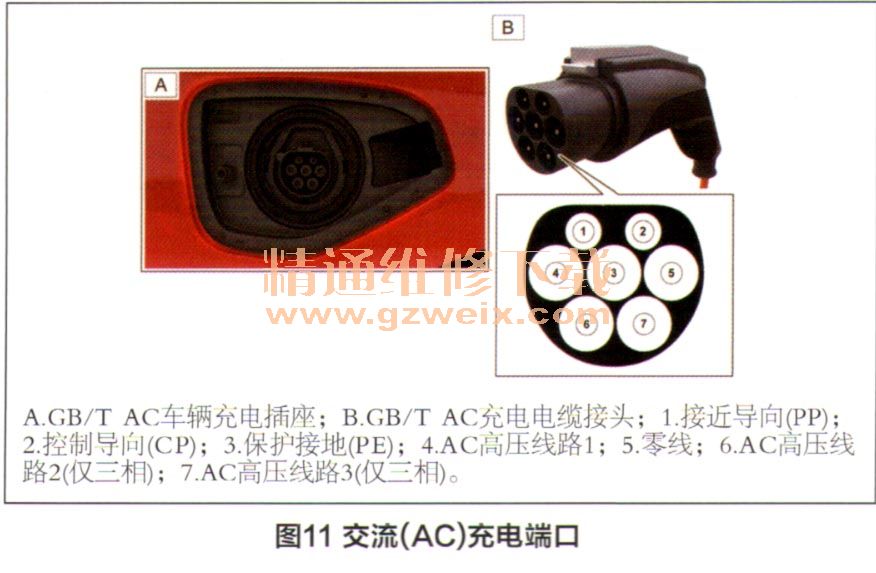

在中国市场,交流(AC)充电通过位于车辆右侧的GB/T AC充电插座实现。EVSE和BCCM之间的通信遵循GB/T 18487.1标准,同时配有接近和控制导向线路。交流(AC)充电端口如图11所示,充电电缆中使用了五个连接:电源线、零线、保护接地(PE)、接近导向(PP)、控制导向(CP)。
接近导向(PP)和控制导向(CP)针脚用于EVSE和 BCCM之间的通信。此通信让BCCM能够检测到何时连接了充电电缆以及来自BCCM的最高可用充电率,并允许车辆在准备好开始充电时发送通知。
2.接近导向(PP)电路
接近导向(PP)电路发挥着多种作用,具体取决于电动汽车(EV)上连接了哪种类型的充电电缆。在EV上,PP电路让系统能够识别充电电缆连接状态、充电电缆载流容量(充电电缆的最大电流承载容量,单位为A)、防盗锁止系统激活情况。
在所有AC充电电路中,将5V电压供应至BCCM中A装的分压器电路,其中的感应电子设备将会确定充电电缆连接状态。对于接近导向(PP)电路,中国标准GB/T 18487.1综合了国外J1772和IEC 61851-1,下面将这两种标准的电路先作以介绍。U1772接近导向(PP)电路
