纯电动汽车学习入门(五) —充电系统(上)
来源:汽车维修与保养  作者:佚名  2021-12-27 07:37:12

 一、充电系统概述

1.快充系统
    快速充电系统如图1所示,动力电池SOC降到20%需要充电,充电倍率约1.2C,30~45min可充至容量的80%,属于低中倍率充电,不建议长期采用快充电。快充系统的主要高压部件:直流充电桩(车外部件)、快充口、高压盒、动力电池。快充系统的主要低压部件:BMS、分控盒、电压采集线、电流传感器、温度传感器。BMS通过快充CAN将动力电池充电接受能力的数据发送直流充电桩,充电桩对充电电流进行控制。
2.慢充系统
    慢速充电系统如图2所示,在环境温度25℃、 SOC由0充至100%需要8~10h,建议长期采用慢充电。慢充系统的主要高压部件:交流充电桩(车外部件)、慢充口、车载充电机、高压盒、动力电池。慢充系统主要的低压部件:BMS、分控盒、电压采集线、电流传感器、温度传感器、VCU。BMS通过新能源CAN将动力电池充电接受能力的数据发送至车载充电机,车载充电机对充电电流进行控制。
3.回馈能量

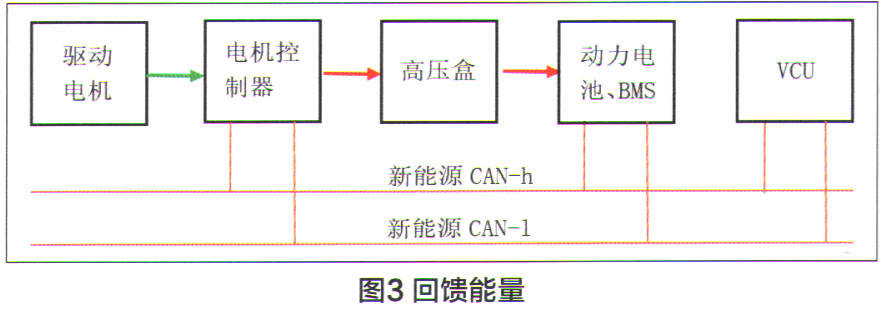

    回馈能量(再生电能)如图3所示,当车辆减速或制动时将惯性动能转化为电能给动力电池充电。回馈能量的主要高压部件:驱动电机、电机控制器、高压盒、动力电池。回馈能量的主要低压部件:BMS、分控盒、电压采集线、电流传感器、温度传感器、VCU. BMS通过新能源CAN将动力电池充电接受能力的数据发送至电机控制器,电机控制器对充电电流进行控制。
4.充电系统术语
    荷电状态:英文State of charge,缩写SOC,直译充电状态,也称剩余电量,荷电状态:(电池剩余容量/完全充电容量)×100%,取值范围0~100%。
    充放电倍率:充放电电流的大小常用充放电倍率C表示,充放电倍率=充放电电流/额定容量。例如0.2C,额定容量为100Ah的电池用20A充电,充电倍率=20/100=0.2C.
    涓流充电:充电倍率<0.1C.
    慢速充电:充电倍率0.1~0.2C.
    快速充电:充电倍率0.2~0.8c.
    高速充电:充电倍率>0.8C.
    恒流充电法:保持充电电流强度不变的充电方法,用于充电第一阶段,防止电池过热和充电器烧毁。
    恒压充电法:保持充电电压不变的充电方法,用于充电第二阶段,当电池容量充到80%,用恒定电压继续充电至终止电压。
    握手信号:在数字电路中,设备甲和设备乙交换信息(通讯),双方采用某个通讯规范(协议)来交换数据,它们的联络过程称作 “握手”,用来联络的信号称作“握手信号”。
    使能信号:类似触发信号,是电路或者器件工作的开关,通过这个信号打开或关闭IC电路中的某个功能。

[1] [2] [3] [4]  下一页
