纯电动汽车学习入门(五) —充电系统(上)
来源:汽车维修与保养  作者:佚名  2021-12-27 07:37:12

5.线束插头定义
    与高压盒连接的共有3条高压线束,每条高压线束两端插头的定义如下。
    (1)快充线束,快充口连接到高压盒,如图8所示,快充线束两端插头定义见表2。

    (2)动力电池线束,高压盒连接到动力电池,如图9所示,动力电池线束两端插头定义见表3。

    (3)电机控制器线束,高压盒连接到电机控制器的线束,如图10所示,插头定义见表4。

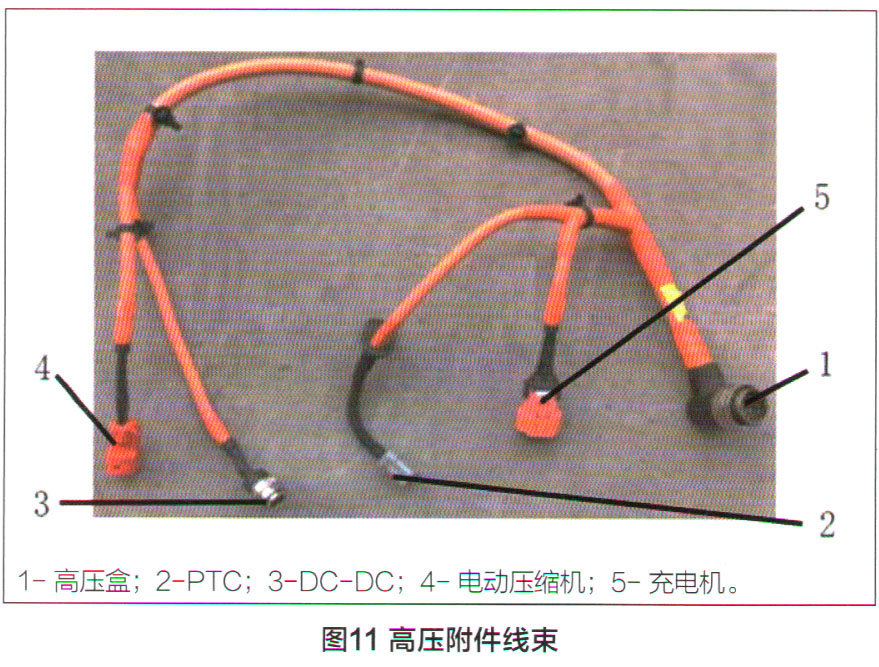

    (4)高压附件线束,由高压盒分别通往DC/DC、车载充电机、电动压缩机、PTC的线束,如图11所示,高压附件线束插头定义见表5。
