纯电动汽车学习入门(五) —充电系统(上)
来源:汽车维修与保养  作者:佚名  2021-12-27 07:37:12


二、高压盒
1.高压盒作用
    高压盒也称高压控制盒,作用是负责高压电输入、分配及输出,并执行对支路用电器通断及过电流保护。
2.高压盒组成

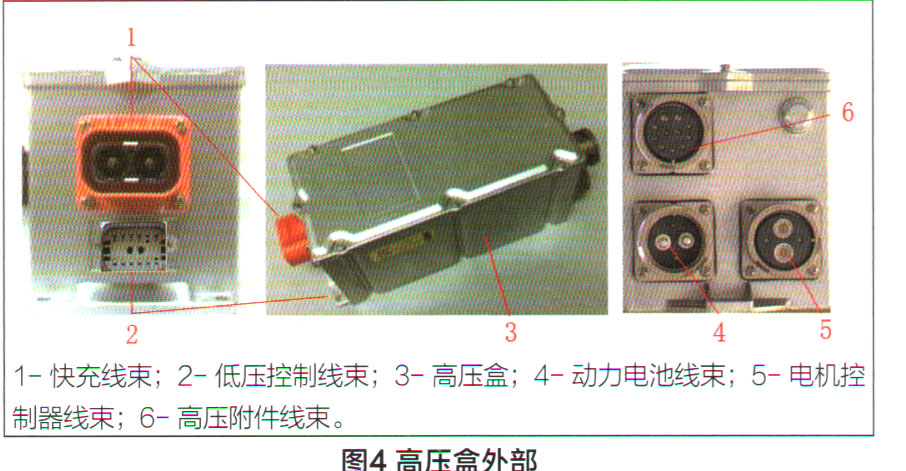

    以EV200电动车为例,高压盒的外部如图4所示,一端连接的线束:快充线束、低压控制线束。另一端连接的线束:动力电池线束、电机控制器线束、高压附件线束。
    高压盒的内部如图5所示,上层装有熔断器、PTC控制主板,下层装有快充正、快充负继电器。有的车辆将PTC控制器安装在电动压缩机控制器内,也有的车辆将PTC控制器单独安装。
    高压盒熔断器名称如图6所示,“1”是PTC熔断器,+2‑是电动压缩机熔断器,“3”是DC-DC熔断器,"4”是车载充电机熔断器。
3.高压盒接线图
    高压盒接线图如图7所示,直流高压电经过快充高压插座进入高压盒后,通过快充高压正、快充高压负继电器连接高压正、高压负母线排。母线排通往动力电池高压插座、电机控制器高压插座。高压正母线通过PTC熔断器通向PTC控制器。高压正母线排分别通过3个熔断器通向高压附件插座,再通过高压附件线束送给车载充电机、电动空调压缩机、PTC加热器。
    高低压互锁线由低压控制插座进入高压盒,串联通过高压盒盖开关、快充高压插座、动力电池高压插座、电机控制器高压插座、高压附件插座,然后引出串联其他高压插座。快充继电器线圈的一端是正电源,由点火开关ON供电,另一根是控制线,通往VCU。PTC控制器连接4条低压线,包括12V供电、接地线、PTC温度传感器的两条线。
4.高压盒插座定义
    高压盒的外壳上共有4个高压插座,1个低压插座,每个插座的定义见表1。
