纯电动汽车学习入门(六)—充电系统(下)
来源:汽车维修与保养  作者:佚名  2022-02-07 10:26:31


六、DC-DC变换系统
1.DC-DC的作用
12V铅酸蓄电池为灯光照明、电动车窗、雨刷器、除霜、电控系统、仪表系统、娱乐系统等12V设备供电。DC-DC转换器相当于传统的发电机,作用是将动力电池290~420V高压直流电,转换成13.8~14V直流电,对用电设备供电和为蓄电池充电。
    DC-DC转换器由控制芯片、电感线圈、二极管、三极管、电容器构成,通过重复通断开关,把直流电压转换成高频方波电压,再经整流平滑变为直流电压输出,电动车DC-DC采用的是降压型。
    DC-DC可以单独安装,也可以集成在PDU或PEU内部。DC-DC分为自然冷却和水冷却,DC-DC转换器具有输入过电压、欠电压保护,输出过电压、欠电压保护,输出过载、短路保护,过温保护。DC-DC内部的高压部分和低压部分是隔离分开的,低压部分输出负极仍采用与车身搭铁,这样使得低压用电设备的12V供电网络与燃油汽车保持一样。
    DC/DC转换流程如图26所示。高压部件有:动力电池、高压线束、高压盒、DC/DC。低压部件有:蓄电池正极电缆、蓄电池蓄电池负极电缆。
    北汽新能源EV200的DC/DC技术参数,见表10。当钥匙开到ON档,或充电机被唤醒,完成动力电池预充电流程,VCU发给DC-DC转换器12V使能信号,DC/DC开始转换工作。
2.DC-DC插座的定义

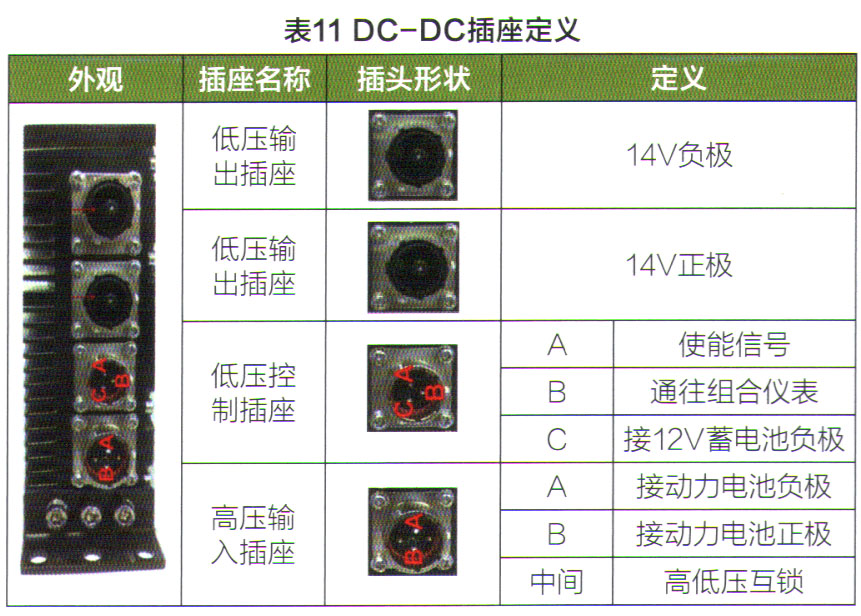

    EV200的DC-DC插座定义见表11。低压输出插头:输出正极、输出负极。低压控制插头:A是使能信号,9~14V时DC-DC启动转换;0~1V时DC-DC停止转换;B通往组合仪表T32/12、输出DC-DC状态信号(故障信号),12V为故障,低电平为正常;C连接蓄电池负极。
3. DC-DC电路图
        如图27所示,高压输入插座:“高压+”“高压一”通过高压附件线束,连接到高压盒的“高压+”“高压一”。低压插座:连接蓄电池正极、负极。低压控制插座:A1是VCU发来的使能信号,A2是DC-DC故障信号,去往VCU和组合仪表,A3通往接地。DC-DC控制单元不连接CAN总线,而是接收VC U发来的使能信号执行工作。
4. DC-DC的工作流程及工作条件
(1)DC-DC的工作流程
    ①点火开关拨到ON档或充电机唤醒;
    ②动力电池完成高压系统预充电流程;
    ③V CU发给DC-DC转换器使能信号;
    ④DC-DC转换器收到使能信号开始转换。
(2)DC-DC的工作条件
    ①高压输入范围:DC 290~420V;
    ②低压使能信号输入范围:DC 9~14V.
(3)判断DC-DC是否工作的方法
    ①保证整车线束正常连接的情况下,高压上电前使用万用表测量铅酸蓄电池电压,并记录;
    ②点火开关拨到ON档,高压上电,测量铅酸蓄电池电压,查看电压变似青况,如果电压在13.8~14V之间,判断DC-DC工作。
