详解大众ID.4纯电动汽车高电压系统(上)
来源:汽车维修与保养  作者:佚名  2022-02-14 09:29:46


二、动力蓄电池AX2

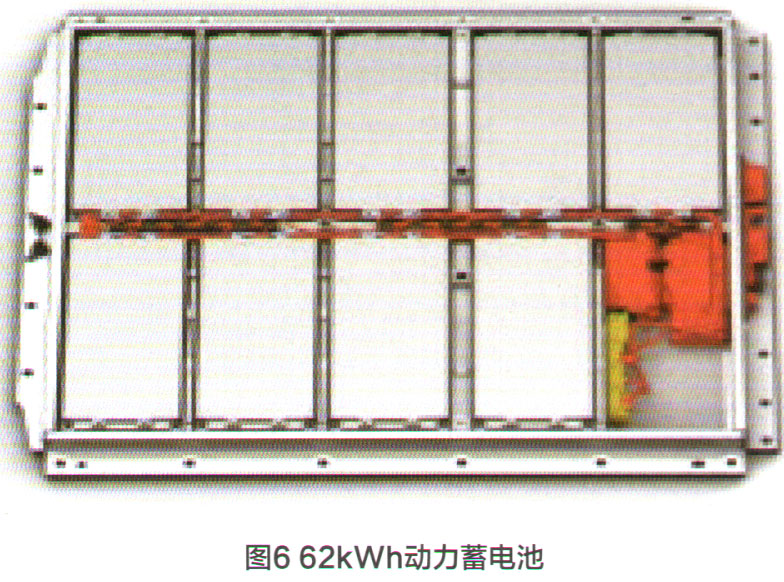

    82kWh锂离子动力蓄电池AX2的最大交流充电功率为11kW,最大直流充电功率为125kW。包括12个蓄电池模块,如图5所示。62kWh锂离子动力蓄电池的最大交流充电功率为7.2kW,最大直流充电功率为50kW。包括9个蓄电池模块,如图6所示。

    锂离子动力蓄电池AX2的技术规范包括质量382~503kg 、净能量合量58~77kWh,额定电压400V,蓄电池模块数量9~12个,容量156~234Ah,冷却系统使用液体冷却,工作温度范围为-28~60℃,防护等级IP6K7、IP6K9K。动力蓄电池正负极位置如图7所示。
1.蓄电池模块

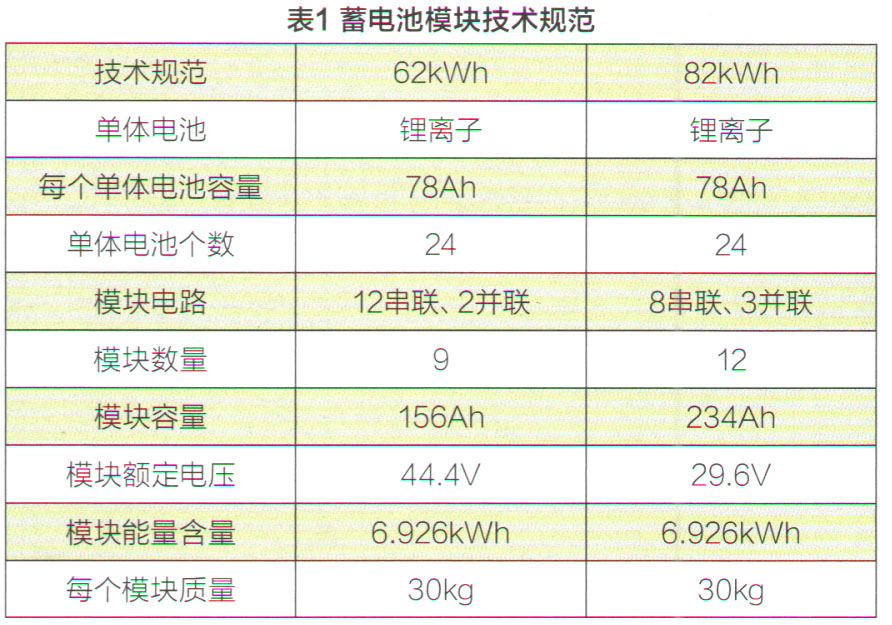

    对于82kWh的动力蓄电池蓄电池模块配置为8个串联和3个并联。对于62kWh蓄电池,蓄电池模块布置为12个串联和2个并联。蓄电池模块技术规范如表1所示,单体排布如图8-10所示。
