纯电动汽车学习入门(八)—驱动电机系统(下)
来源:汽车维修与保养  作者:佚名  2022-04-18 09:05:41


四、北汽EV200驱动电机系统
1.驱动电机系统框图
    驱动电机系统框图如图23所示,vCu根据驾驶员意图发出各种指令,电机控制器响应并反馈,实时调整驱动电机输出,以实现整车的爬行、前行、能量回收、倒车、停车,以及驻坡等功能。电机控制器另一个重要功能是通信和保护,实时进行状态和故障检测,保护驱动电机系统和整车安全可靠运行。

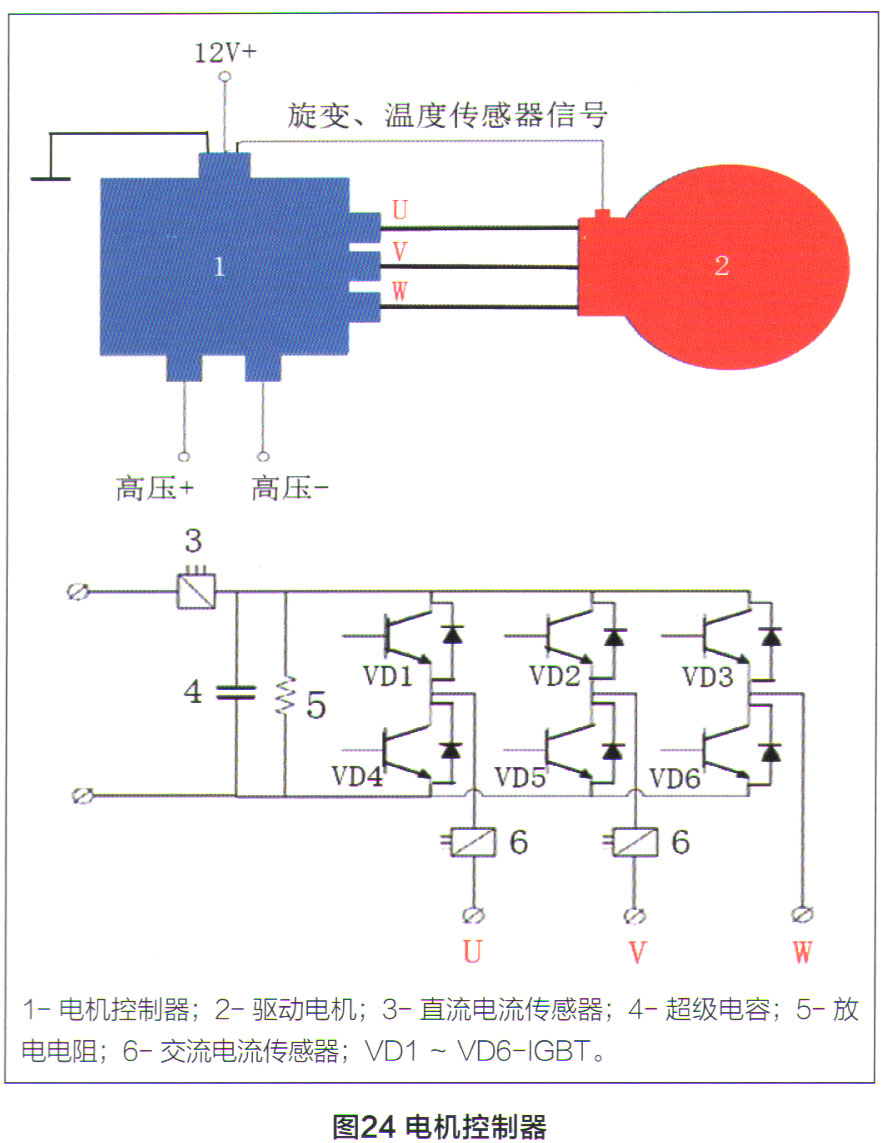

    如图24所示,电机控制器将输入的直流电逆变成电压、频率可调的三相交流电,供给配套的三相交流永磁同步电机使用。
2.驱动电机插座定义

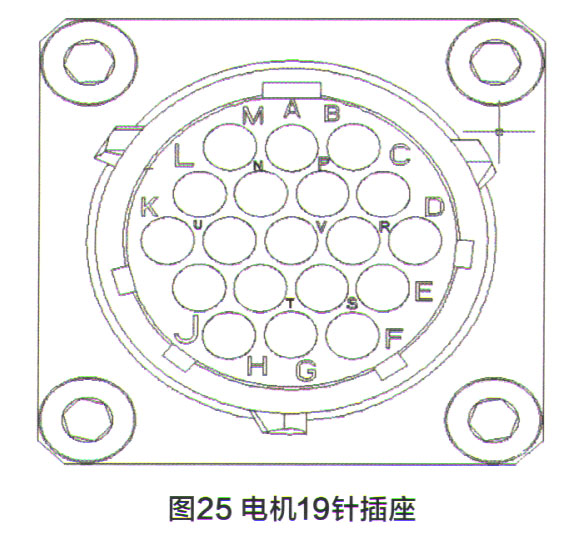

    驱动电机19针插座如图25所示,端子定义见表3。

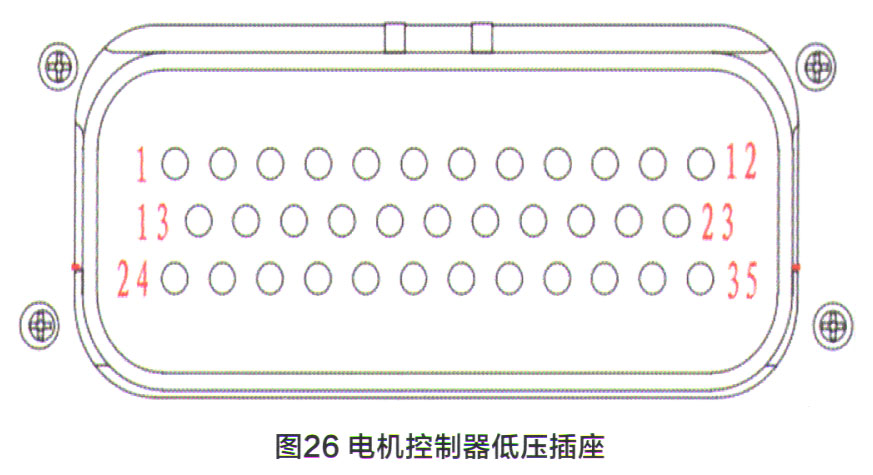

电机控制器35针插座如图26所示,端子定义见表4。
3.电机系统电路图

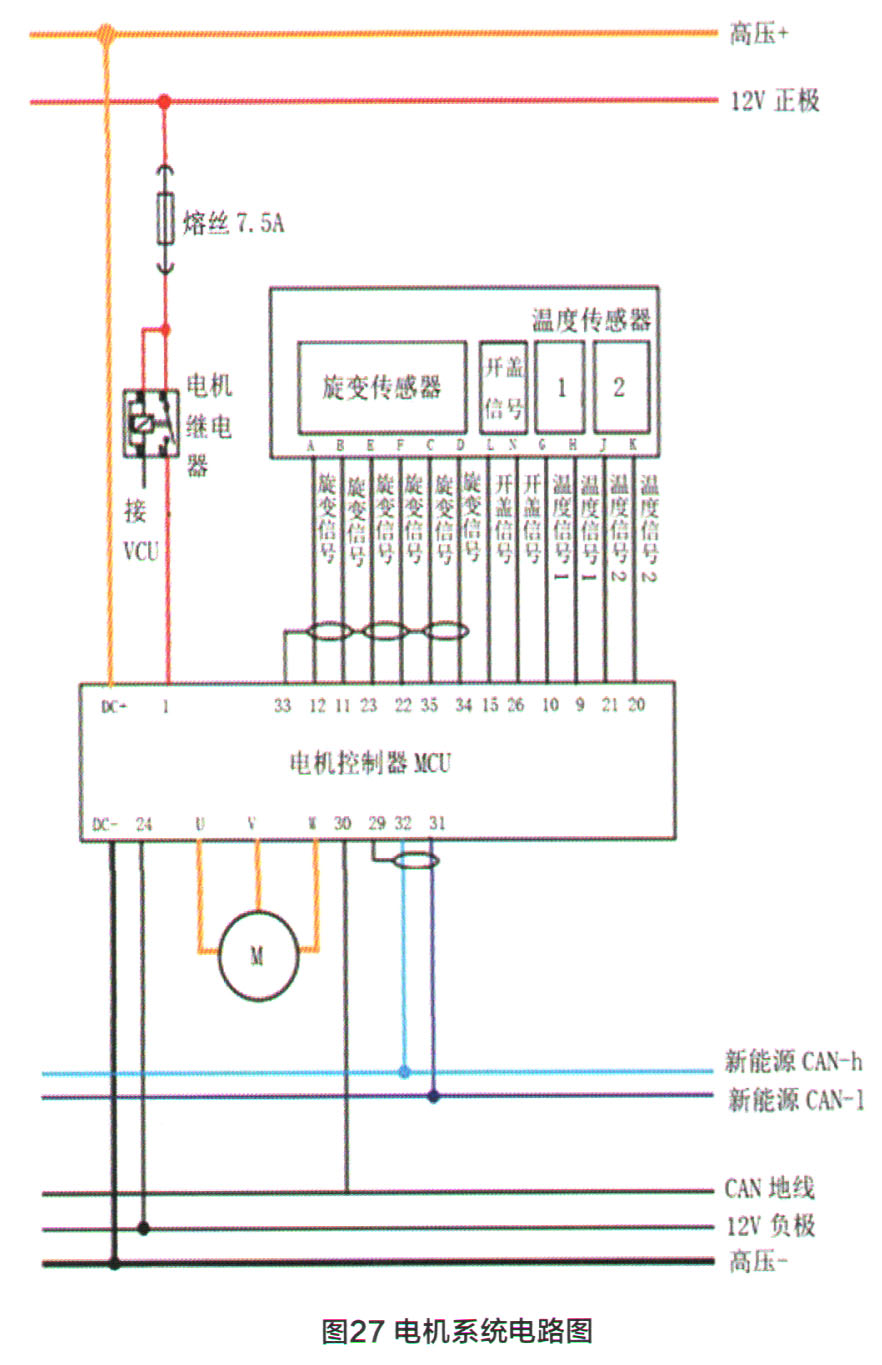

    如图27所示,余弦绕组高压+与高压一连接DC+与DC-.。12V正极经过熔丝7.5A和电机继电器进入MCU的1针供给工作正电,24针连接12V负极。MCU的33、12、11、23、35、34接收旋变传感器信号(12-11励磁绕组,23-22正弦绕组,35-34余弦绕组),15、16针连接开盖开关,10-9针接收温度传感器1信号,21-20接收温度传感器2信号。31、32针连接新能源CAN总线,29针是CAN总线的金属屏蔽,30针与29针相连是CAN地线。电机控制器输出三相变频交流电U. V、W供给驱动电机。
4.减速器总成
(1)功用

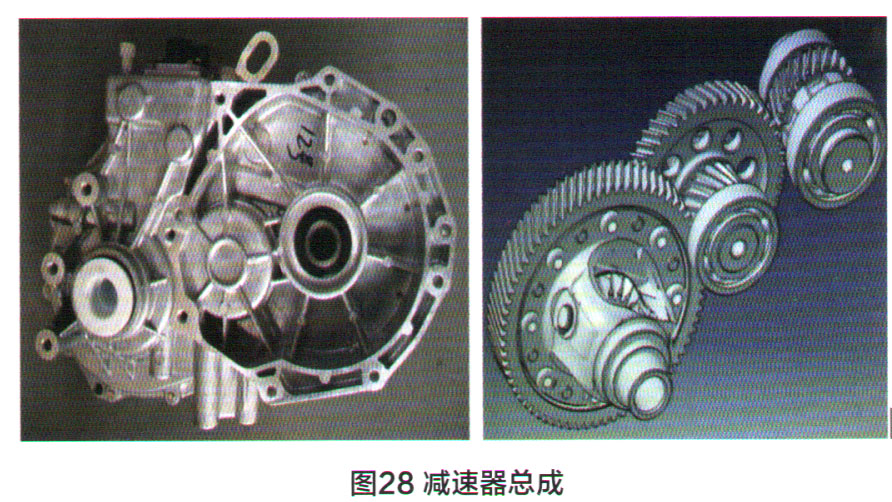

    减速器功能是将整车驱动电机的转速降低、扭矩升高,以实现整车对驱动电机的扭矩、转速需求。EV200减速器总成是一款前置前驱减速器,采用左、右壳体,减速器和主减速器两级传动结构,总减速比7.793。具有体积小、结构紧凑的特点,采用前进挡和倒挡共用结构进行设计,整车倒挡通过电机反转实现,技术参数见表5,外形如图28所示。

上一页  [1] [2] [3] [4]  下一页
