2020年蔚来ES8电驱系统结构原理
来源:汽车维修技师  作者:佚名  2022-07-04 07:54:07


      三、部件
    EDS(电驱系统)负责车辆的动力输出,能够将高压电池包的直流能量用可控的方式转化为机械扭矩,传递给车轮以驱动车辆,另外,还可以在车辆制动状态下,回收制动能量向高压电池包充电,以及实现反转倒车等功能。车辆配备了2个EDS,前电驱系统安装在前副车架上,后电驱系统安装在后副车架上。EDS防护等级满足IP6K9K和IP67。EDS由3个主要部件组成,分别是逆变器、驱动电机和齿轮箱。逆变器通过螺栓与齿轮箱连接,齿轮箱通过螺栓与驱动电机连接。电机和逆变器需要从车辆热管理系统获取冷却液进行散热,逆变器和电机在冷却回路上串联,冷却液先通过逆变器,然后通过电机。

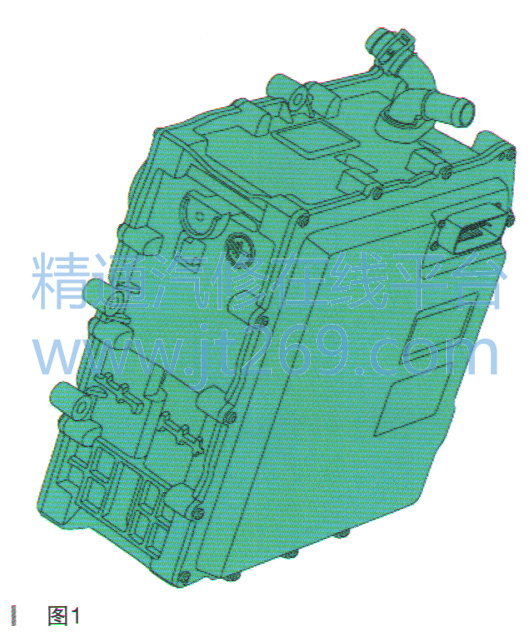

    1。逆变器(240kW)(如图1所示)
    逆变器是电驱系统的控制接口,它同VCU(车辆控制器)进行通信,来控制需要的转矩。它还对电机的状态进行检测、管理,将相应的电机状态,如母线电压、电流、温度、故障状态以及电机当前许用扭矩等信息通过CAN(控制器局域网)网络发送给VCU。同时,逆变器也是电驱系统的逆变器,负责把电池的直流能量转变成交流能量并提供给电机,或者相反把交流能量转变为直流能量并提供给动力电池包。在逆变器上有两根高压电气线,分别接入高压正极和高压负极。逆变器和驱动电机之间通过6根交流母排进行高压电气连接,交流母排通过螺栓安装在齿轮箱的顶部。逆变器与驱动电机之间有低压电气连接,传递驱动电机的温度信号和速度位置信号。
    2.逆变器(160kW)(如图2所示)
    逆变器是电驱系统的控制接口,它同VCU进行通信,来控制需要的转矩。它还对电机的状态进行检测、管理,将相应的电机状态,如母线电压、电流、温度、故障状态以及电机当前许用扭矩等信息通过CAN(控制器局域网)网络发送给VCU。同时,逆变器也是电驱系统的逆变器,负责把电池的直流能量转变成交流能量并提供给电机,或者相反把交流能量转变为直流能量并提供给动力电池包。在逆变器上有两根高压电气线,分别接入高压正极和高压负极。逆变器和驱动电机之间通过3根交流母排进行高压电气连接,交流母排通过螺栓安装在齿轮箱的顶部。逆变器与驱动电机之间有低压电气连接,传递驱动电机的温度信号和速度位置信号。
    3.驱动电机(240kW)(如图3所示)
    驱动电机通过M10螺栓与齿轮减速箱相连,连接面通过橡胶圈密封,实现电能与机械能的互相转化,最高转速15000r/min。驱动电机内部3个NTC(负温度系数)传感器,装在端部绕组,靠近齿轮箱侧,每个传感器有一根接地线,通过低压连接线与逆变器侧的管脚连接。驱动电机还有一个速度传感器,该传感器靠近驱动电机转轴的输出侧。速度传感器输出两根信号线给逆变器,通过低压连接线与驱动逆变器侧的管脚连接。
