2020年蔚来ES8电驱系统结构原理
来源:汽车维修技师  作者:佚名  2022-07-04 07:54:07

    4.驱动电机(160kW)(如图4所示)
    驱动电机通过M10螺栓与齿轮减速箱和逆变器相连,连接面通过橡胶圈密封,实现电能与机械能的互相转化,最高转速15000r/min、驱动电机内部3个NTC(负温度系数)传感器,装在端部绕组,靠近齿轮箱侧,每个传感器有一根接地线,通过低压连接线与逆变器侧的管脚连接。驱动电机还有一个速度传感器,该传感器靠近驱动电机转轴的输出侧。速度传感器输出两根信号线给逆变器,通过低压连接线与驱动逆变器侧的管脚连接。

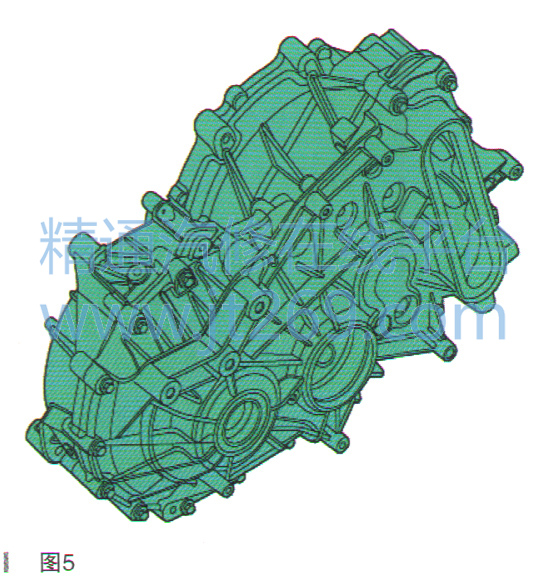

    5.齿轮箱(240kW)(如图5所示)
    齿轮箱安装到EDS(电驱系统)的中间,一侧连接至驱动电机,另一侧通过螺栓连接至逆变器。齿轮箱采用传动比为9.599的单挡常啮合传动齿轮,不具备物理空挡功能,主要实现降低转速、增加扭矩的功能,并把驱动电机的扭矩传递到驱动半轴和车轮。齿轮箱内部有润滑油,用于润滑传动齿轮,其中前电驱系统齿轮箱齿轮油容量为1.9L,后电驱系统齿轮箱齿轮油容量为1.6L。
    6.齿轮箱(160kW)(如图6所示)
    齿轮箱安装到EDS(电驱系统)的一侧,另一侧通过螺栓连接至电机。齿轮箱采用传动比为9.57的单挡常啮合传动齿轮,不具备物理空挡功能,主要实现降低转速、增加扭矩的功能,并把驱动电机的扭矩传递到驱动半轴和车轮。齿轮箱内部有润滑油,用于润滑传动齿轮,其中前电驱系统齿轮箱齿轮油容量为1.3L,后电驱系统齿轮箱齿轮油容量为1.1L。
