8 其他功能电路
8.1 指南针电路
指南针电路通过X、Y、Z霍尔传感器采集数据，经过对数据的处理放大，模数转换发送到内部接口逻辑和寄存器模块，准备好后会向CPU发出中断请求，指南针电路通过I2C总线和CPU交换数据。

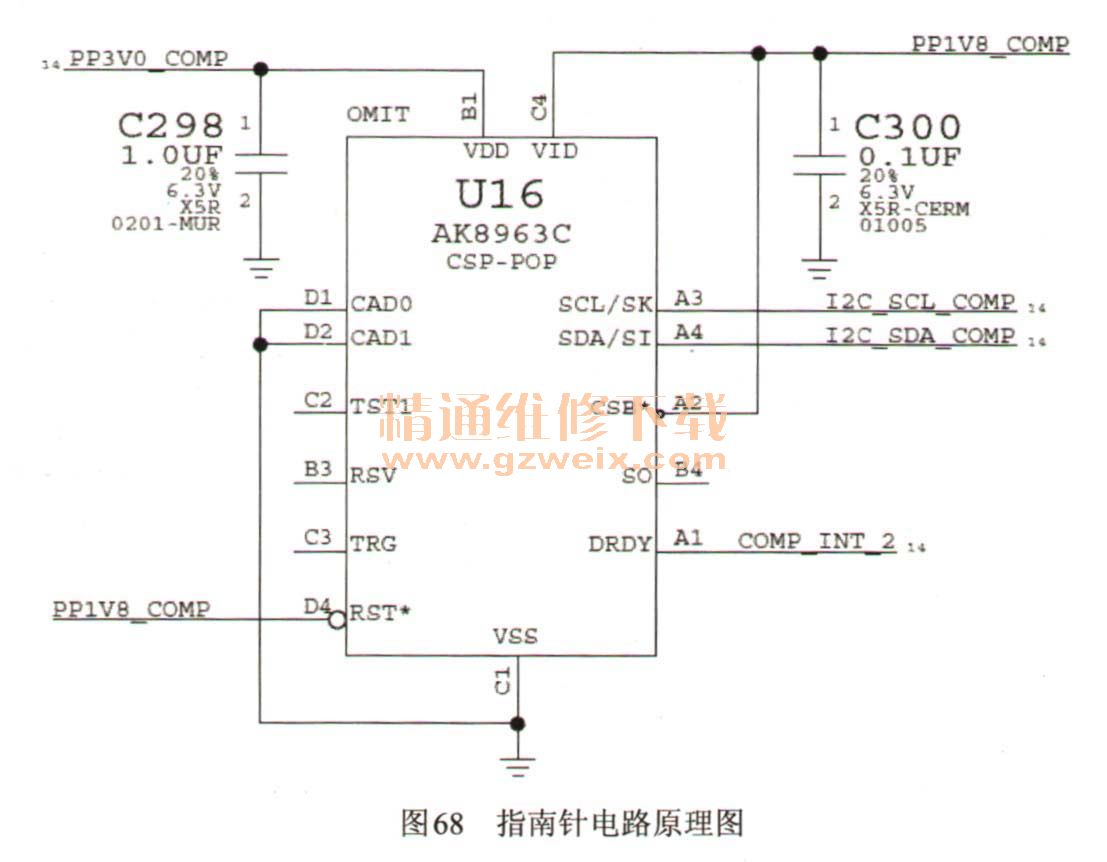

指南针电路芯片U16电路原理图如图68所示。
指南针电路芯片U16引脚点阵图如图4-69所示。
8.2 USB接口控制器

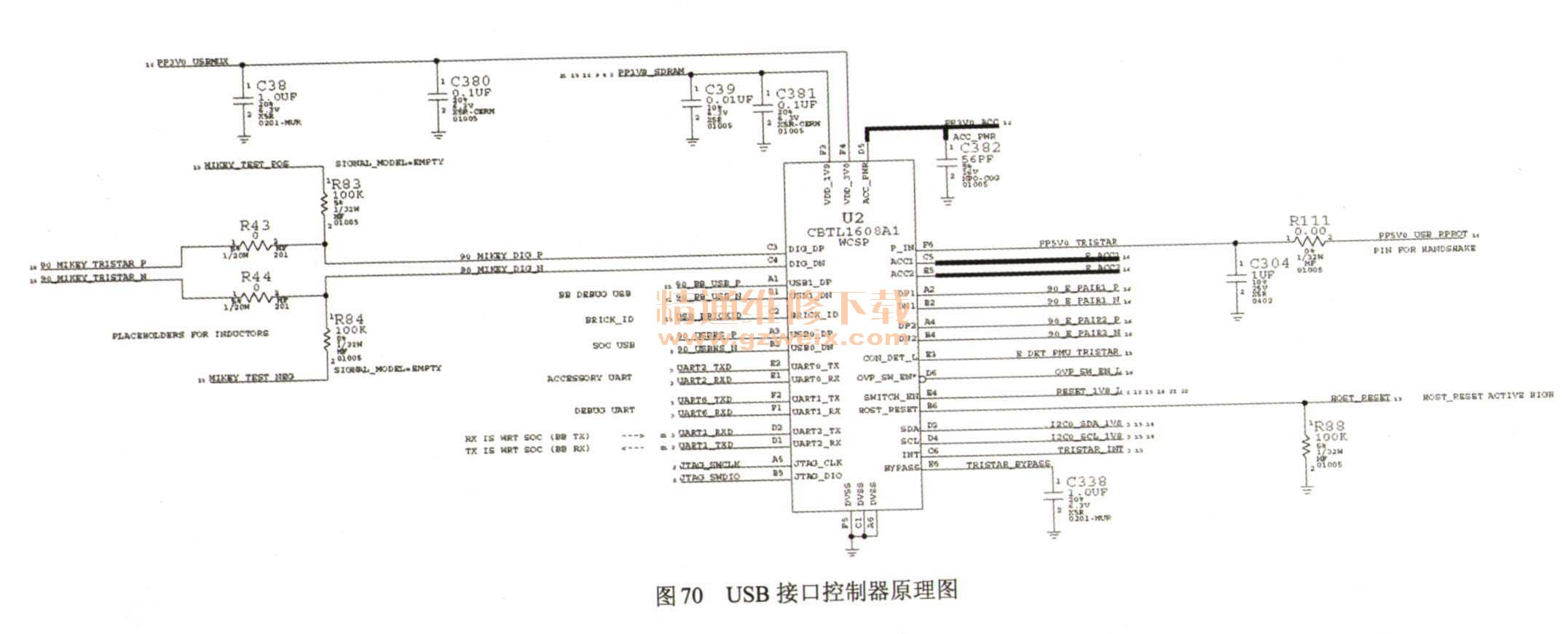

USB接口控制器电路是实现总线控制、USB控制、充电控制的电路，电路原理图如图70所示。

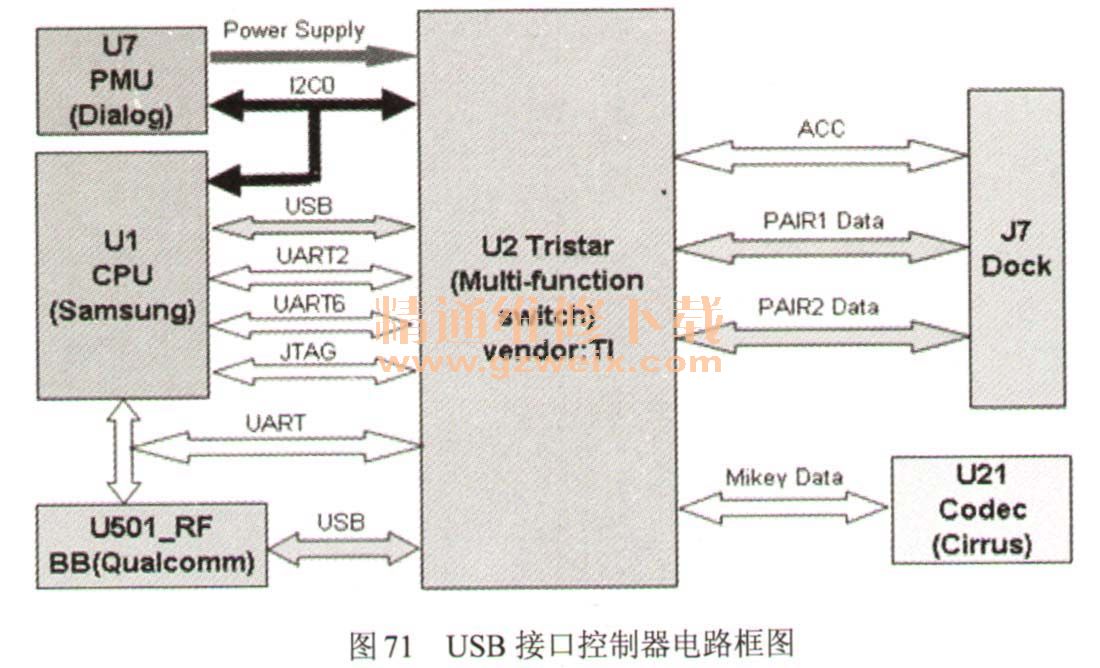

USB接口控制器电路框图如图71所示。
USB接口控制器芯片U2引脚点阵图如图72所示。
8.3 加速传感器
手机加速传感器是一种能够测量加速力的电子设备，加速力就是当物体在加速过程中作用在物体上的力，就好比地球引力，也就是重力。加速力可以是个常量，比如g，也可以是变量。
玩“沼泽竞技”和“空中快车”时，不用按键，而是通过手机的倾斜或左右前后移动来完成高难度动作，仿佛置身游戏之中，这是因为手机内置的加速度传感器能感知手机的物理运动。
有的手机晃晃就能看信息，就是因为加速传感器。

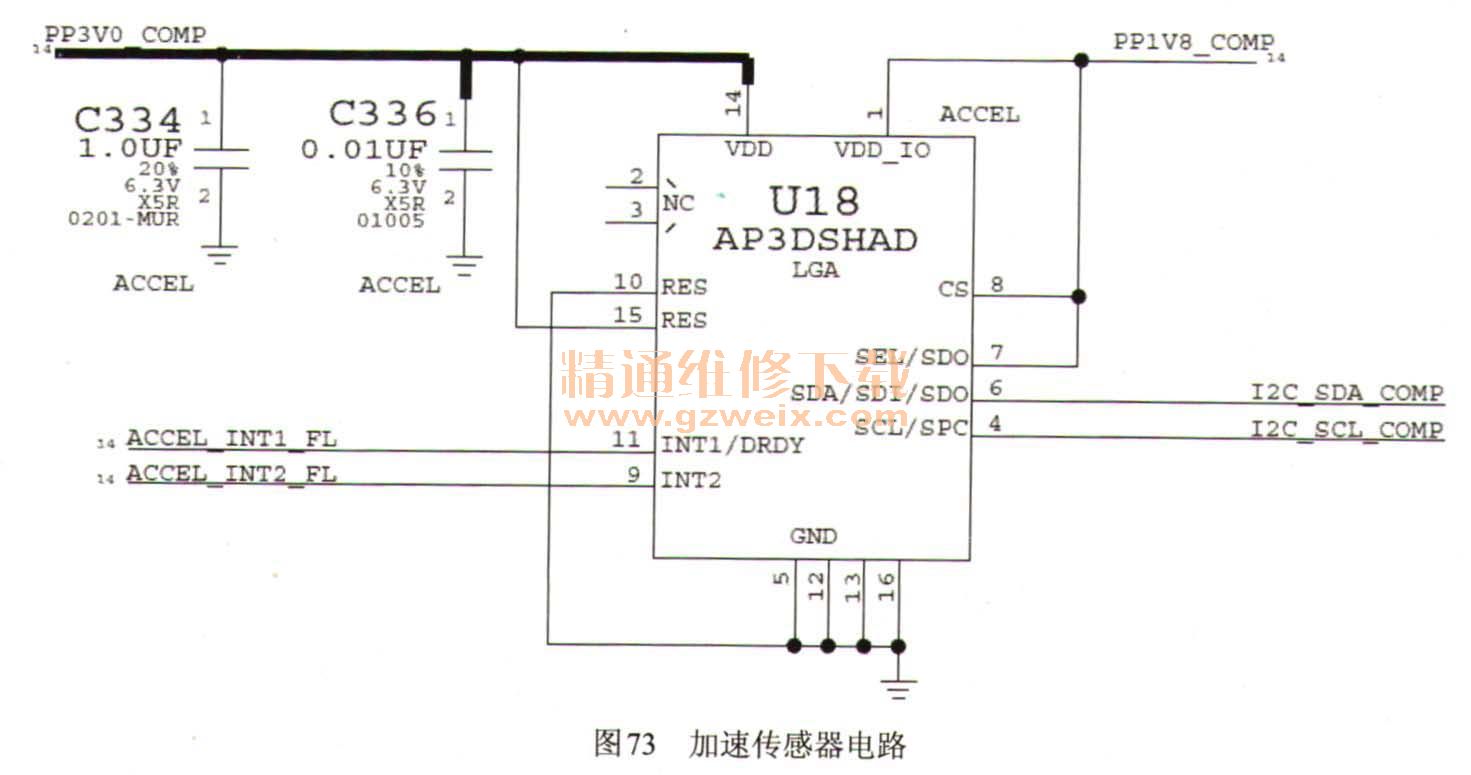

iphnne 5手机加速传感器电路如图73所示。
iPhone 5手机加速传感器芯片U18引脚点阵图如图74所示。
8.4 陀螺仪电路
iPhone 5手机陀螺仪电路原理图如图75所示。
iPhone 5手机陀螺仪电路U8引脚点阵图如图76所示。
8.5 WLAN/蓝牙电路
在iPhone 5手机中，WLAN、蓝牙电路使用了一个模块U1801＿RF，外围电路相对比较简单，电路原理不再赘述。

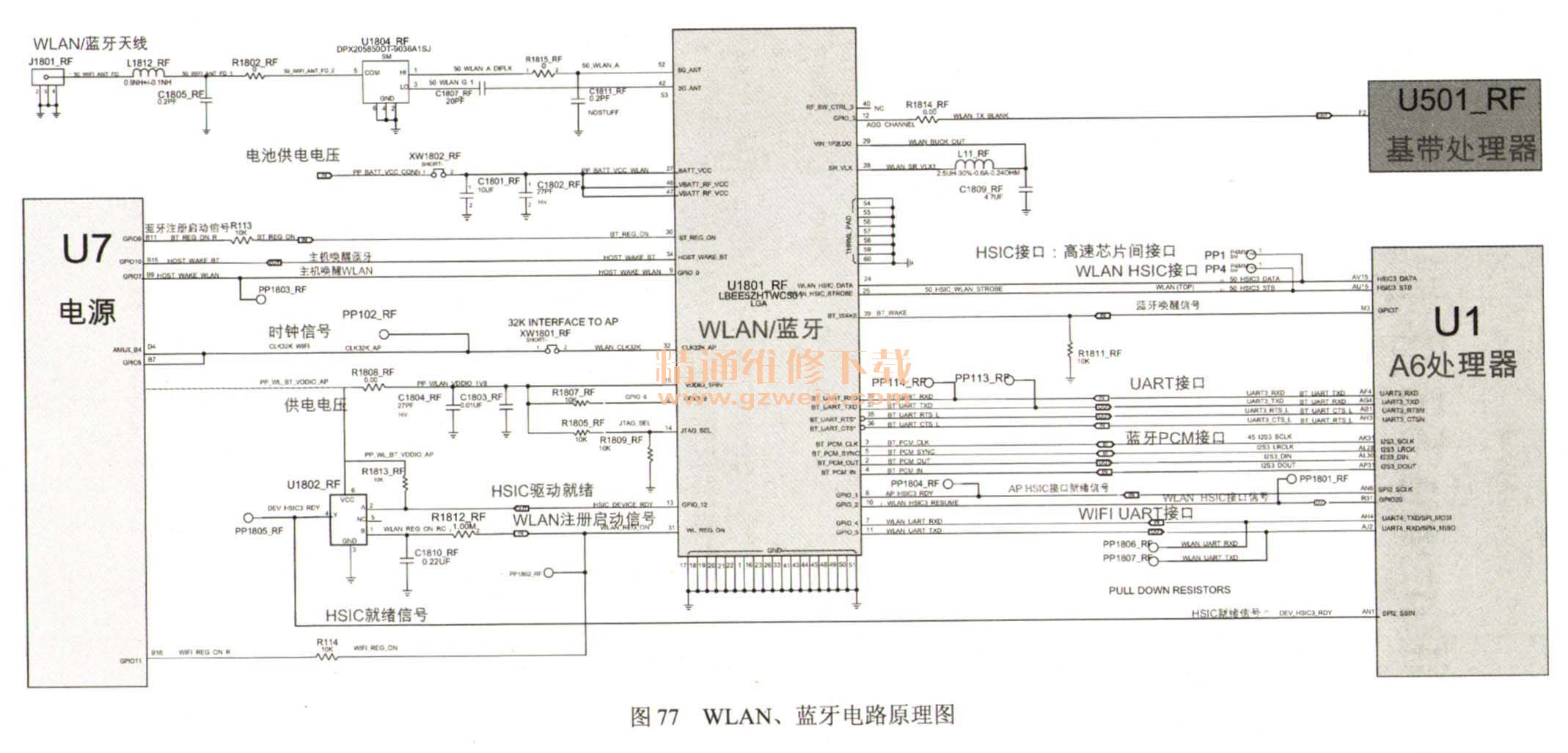

WLAN、蓝牙电路原理图如图77所示。
