详解苹果(iPhone)5手机工作原理
来源:本站整理  作者:佚名  2015-12-03 13:58:35


    4  应用处理器电路
    在iPhone 5手机中,使用了A6处理器,主频为双核1.0GHz,GPU为PowerVR SGX543,运行内存为1GB。
    4.1应用处理器简介
A6 SoC整合了两个基于ARMv7 ISA指令集架构自行研发的CPU核心,既算不上Cortex-A9,也不是新的Cortex-A15,有点类似高通的S4 Krait。
    A6 CPU的主频可以根据负载程度动态调整(电压也肯定随之浮动),最高的时候可达1.2GHz,最低则是800MHz。
    Imagination PowerVR SGX543系列图形核心拥有4条USSE2管线,每一条都有4路矢量ALU单元,每个时钟周期内可执行4次乘加运算(MAD),相当于32Flops的浮点性能。厂商可以根据需要组合不同数量的GPU核心,比如A5、A5X分别有两个(MP2)、四个(MP4),频率都是200MHz,A6则是三个(MP3)。
    4.2  应用处理器结构框图
    通过iPhone 5手机应用处理器部分电路可以看出,相比较iPhone 4S手机并没有任何新增功能,只是在iPhone 4S的基础上将芯片名称和一些电路做了很小的改动,另外对各芯片性能有一些升级处理。

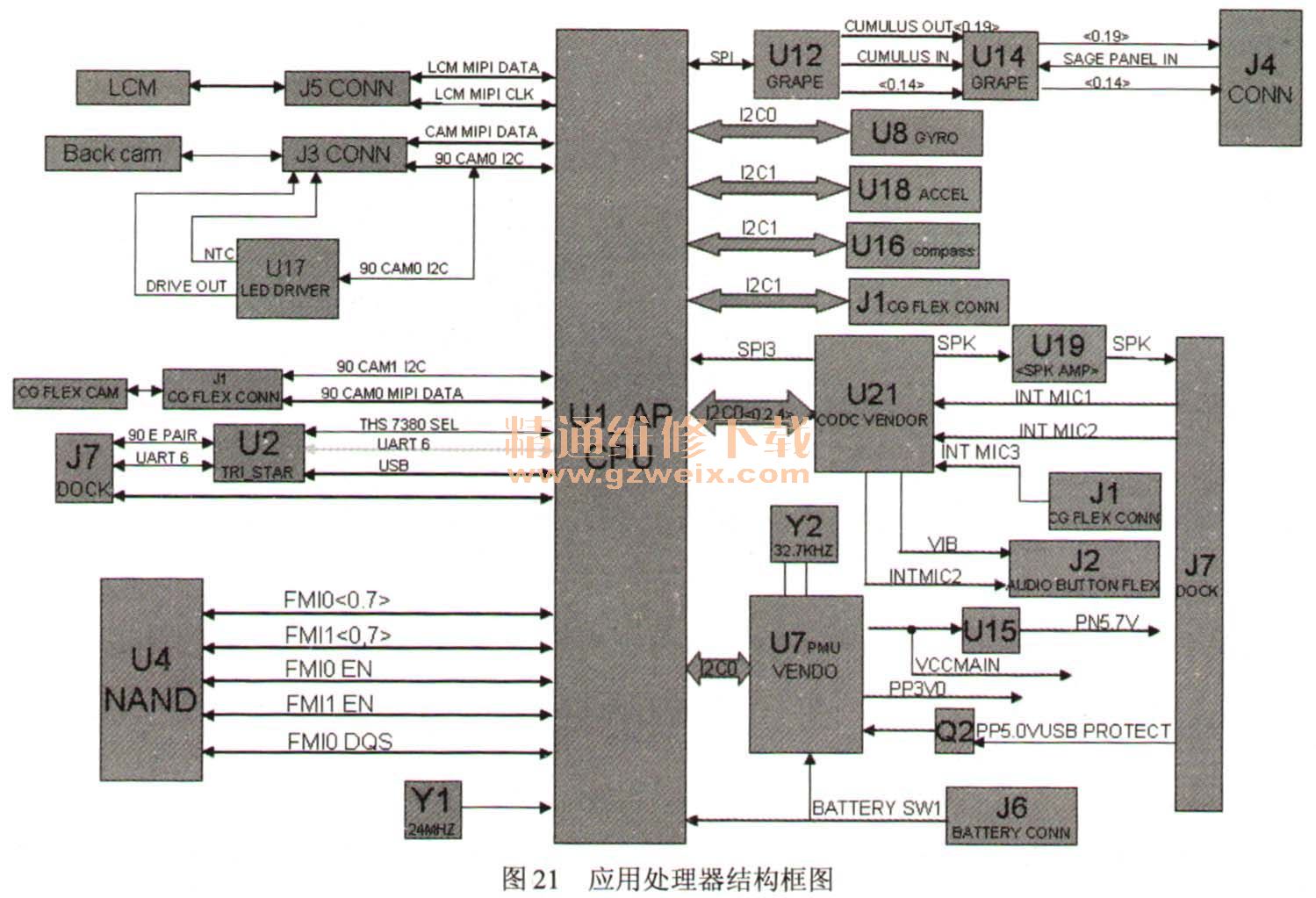

    iPhone 5手机应用处理器结构框图如图21所示。

    4.3  应用处理器引脚点阵图
    应用处理器U1点阵有1292个点,点阵图如图22所示。
