   6 音频编解码电路
   6.1 音频编解码电路简介
    1. CODEC定义
   CODEC是分别取CODER和DECODER前两个字母组合而成的，音频压缩技术指对原始数字音频信号流（PCM编码）运用适当数字信号处理技术，在不损失有用信息量或所引入损失可忽略的条件下，降低（压缩）其码率，称为压缩编码。
    2. I2S总线概述
    I2S（Inter IC Sound）总线是飞利浦公司为数字音频设备之间的音频数据传输而制定的一种总线标准，该总线专责于音频设备之间的数据传输，广泛应用于各种多媒体系统。它采用了沿独立的导线传输时钟与数据信号的设计，通过将数据和时钟信号分离，避免了因时差诱发的失真。
    6.2 音频电路结构框图
    简单点说，iPhone 5手机音频编解码电路就是在iPhone 4S的基础上进行小小改进的产品，iPhone 4S可以看成是iPhone 5的试用版。

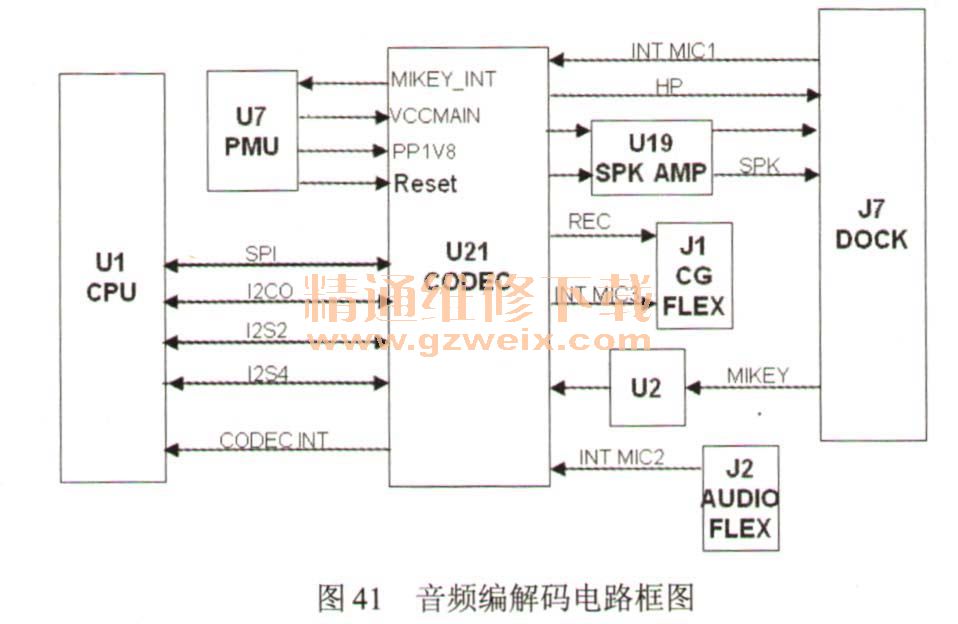

    iPhone 5手机音频编解码电路框图如图41所示。

    iPhone 5和iPhone 4S音频编解码电路的区别如下：
（1）在iPhone 5中，Codec增加了VCC MAIN供电；
（2）Dock输出在iPhone 4S中是LO而在iPhone 5中是HP；
（3）iPhone 4S手机MIKEY有U7选择通道芯片；
（4）iPhone 4S手机CODEC有振动器电路；
（5）iPhone 5手机新增了SPI数据总线与CPU通信。
    iPhone 5手机音频电路特点如下：
（1）内部增加音频解码功能（新增功能）；
（2）音频信号功率放大；
（3）内部集成CHARGE PUMP电压转换功能；
（4）通过12S2控制内部寄存器。
   iPhone 5手机音频编解码电路控制方式如图42所示。

    6.3 扬声器放大电路
    音频信号是靠I2S总线接入的，信号在U19内部进行放大处理后，从U19的D2、C2脚输出。
    iPhone 5手机扬声器放大电路原理图如图43所示。

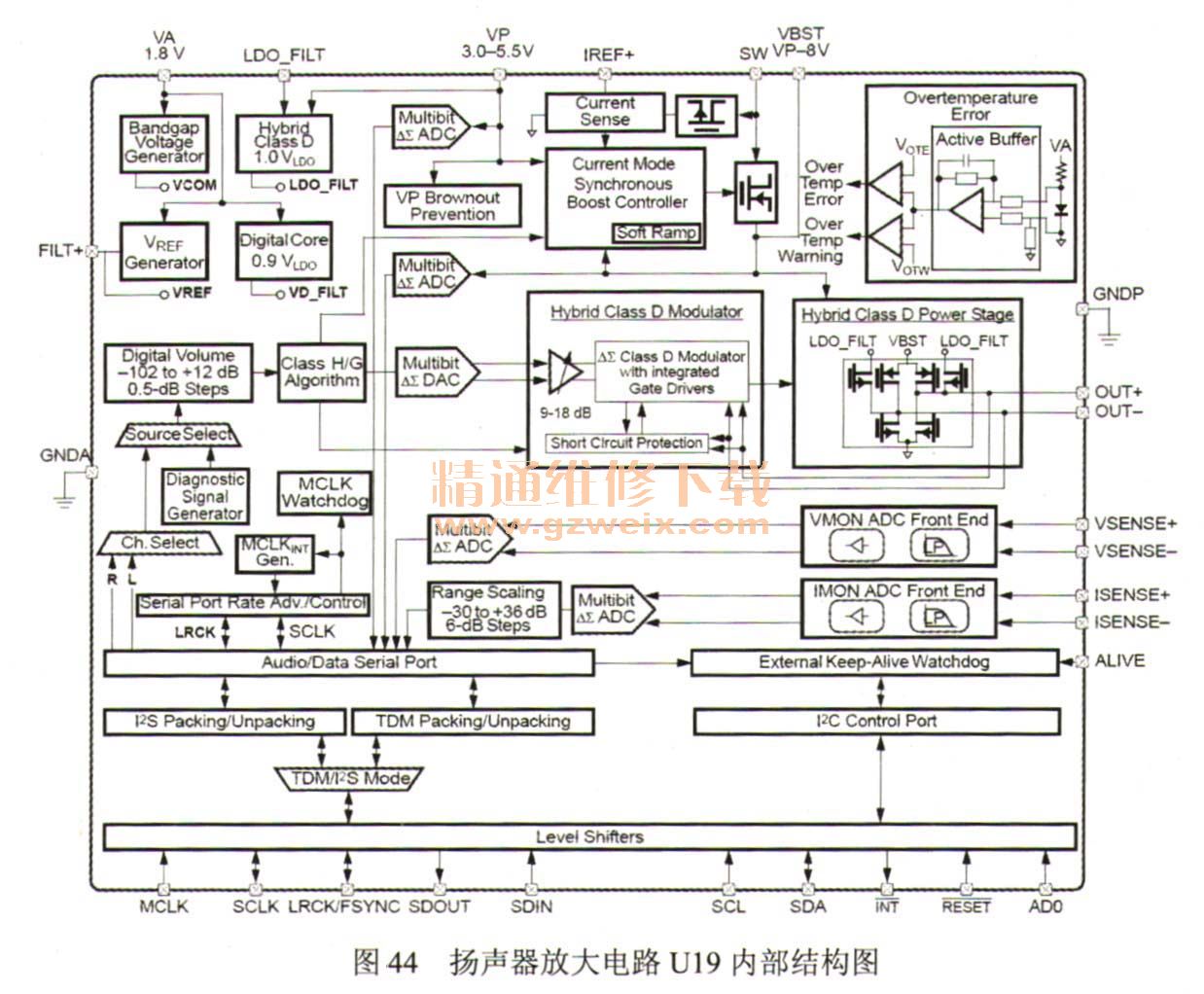

扬声器放大电路U19内部结构图如图44所示。

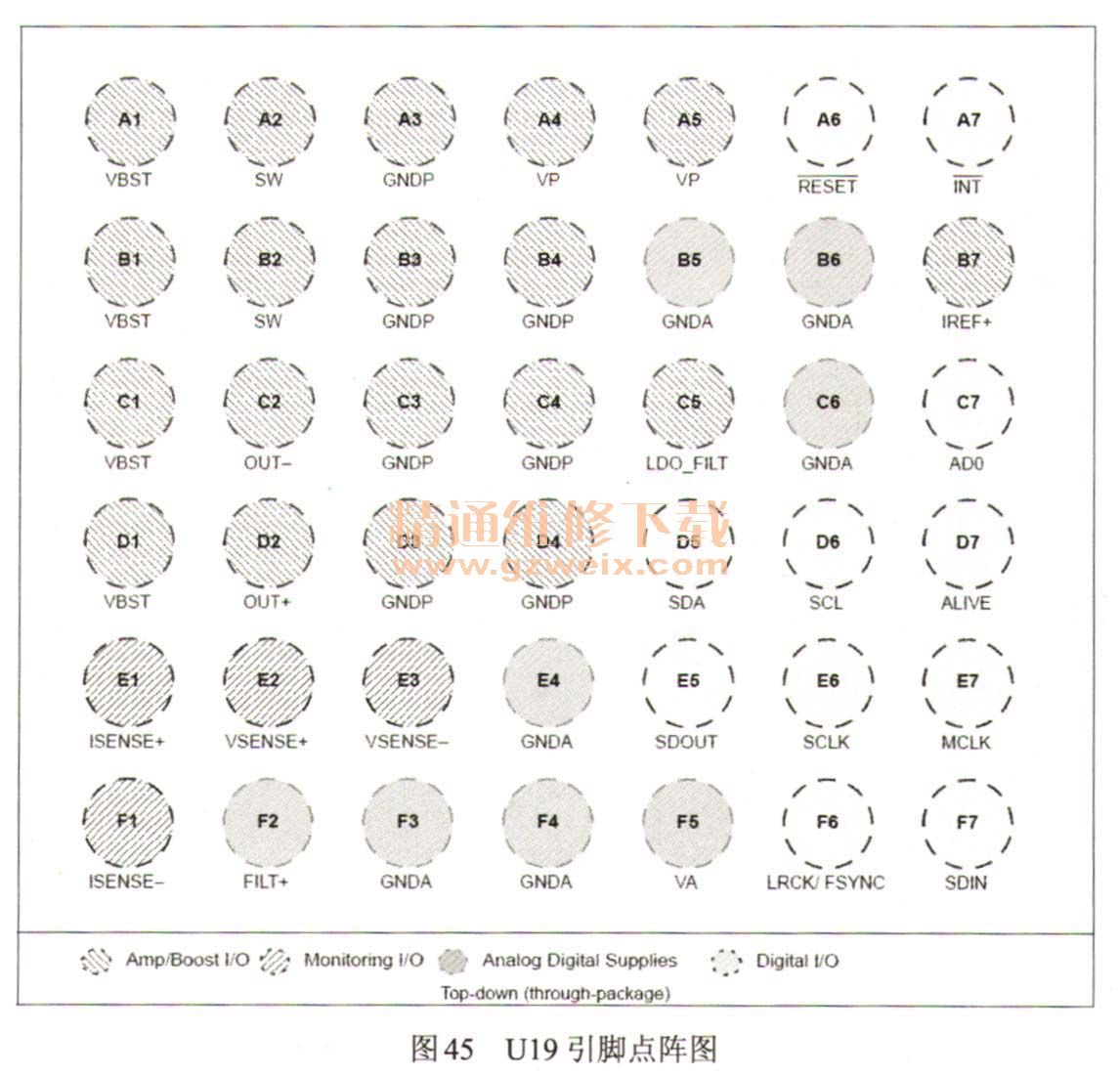

扬声器放大电路U19引脚点阵图如图45所示。

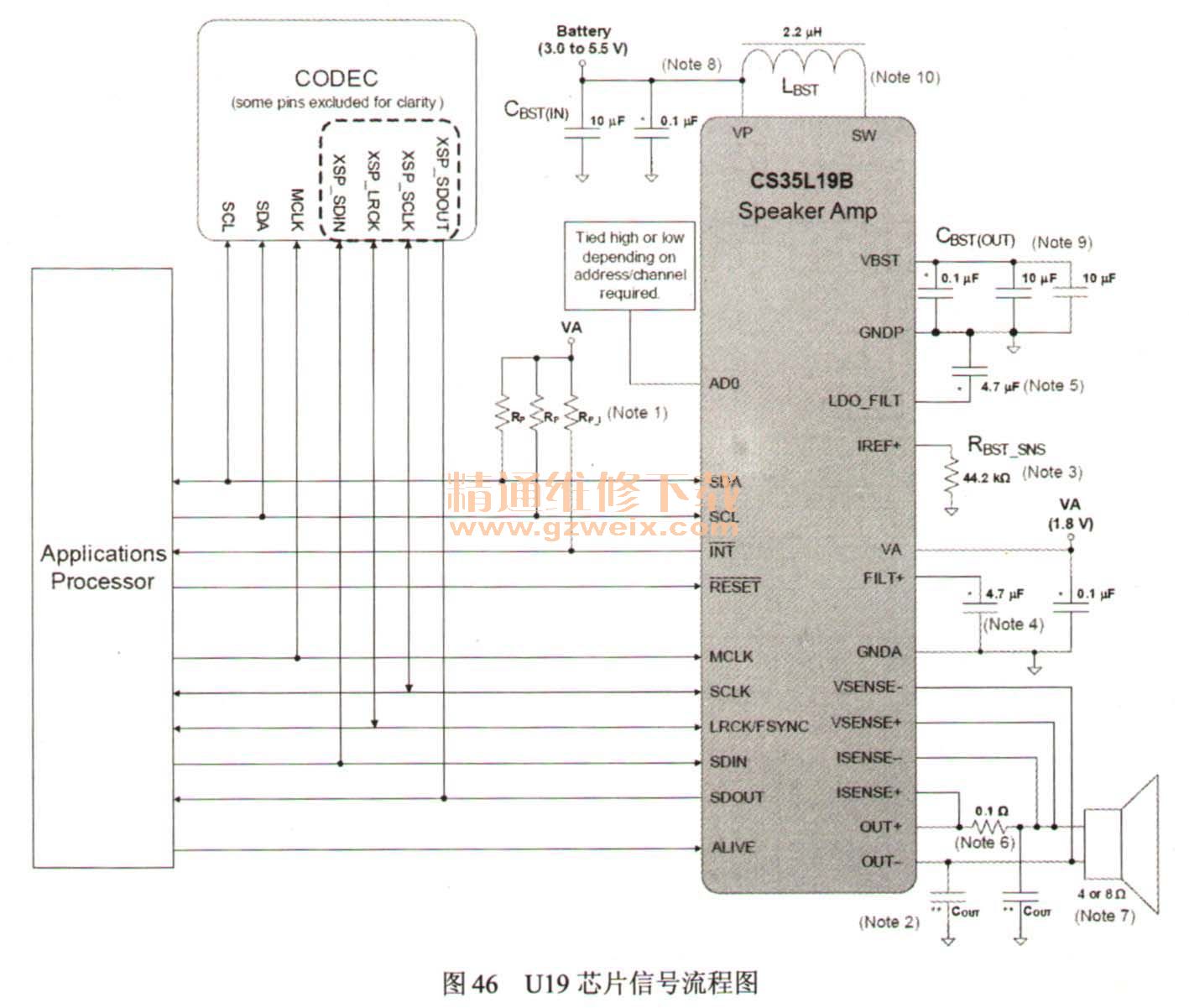

扬声器放大电路U19芯片信号流程图如图4-46所示。

扬声器放大电路U19芯片内部升压电路如图47所示。

    6.4 音频编解码电路原理
    在iPhone 5手机中，主送话器信号经过C222、C223送到音频编解码芯片U21的G7、H7脚，耳机送话器信号经过C224、C225送到音频编解码芯片U21的J6、K6脚，辅助送话器信号经过C55、C61送到音频编解码芯片U21的J7、K6脚。

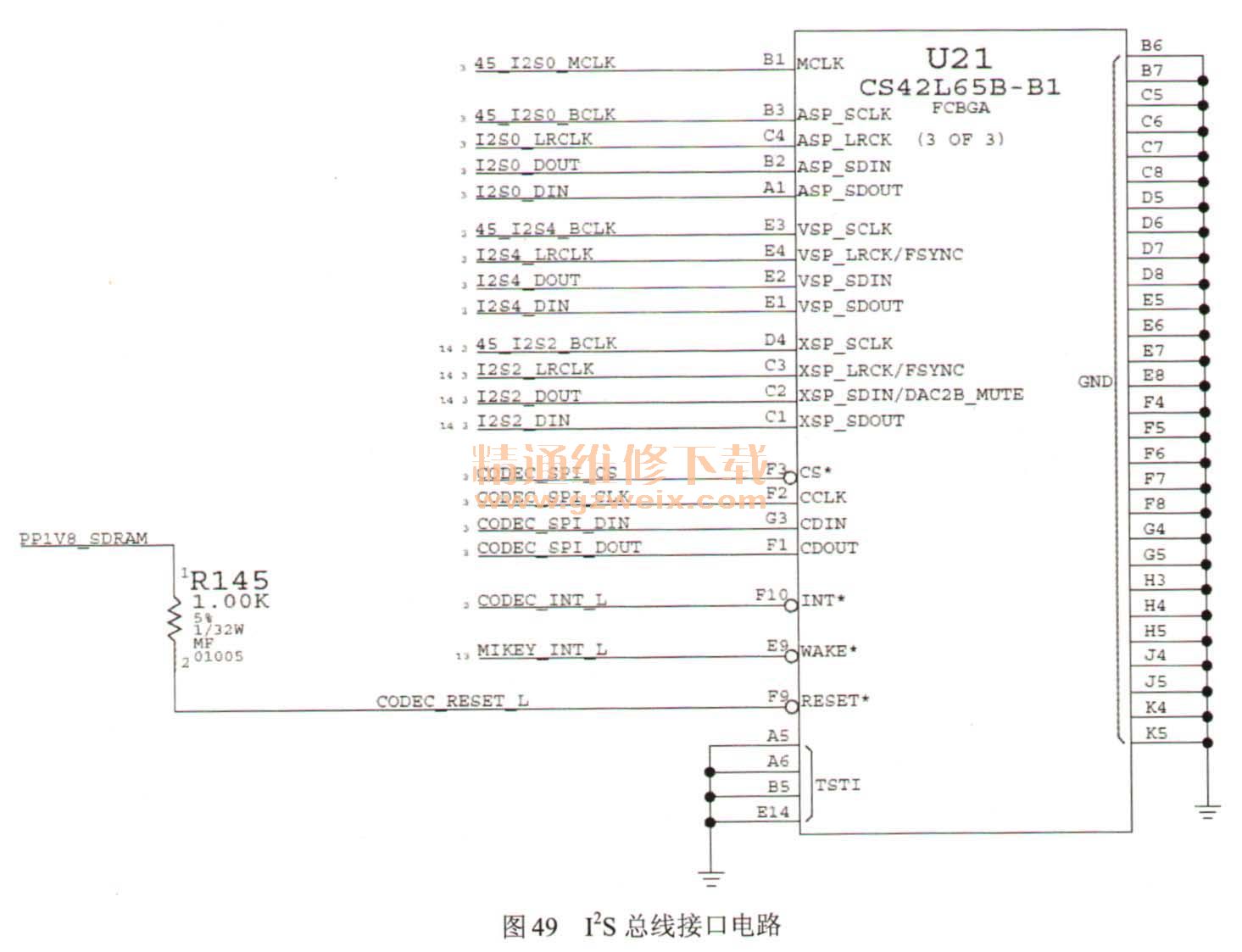

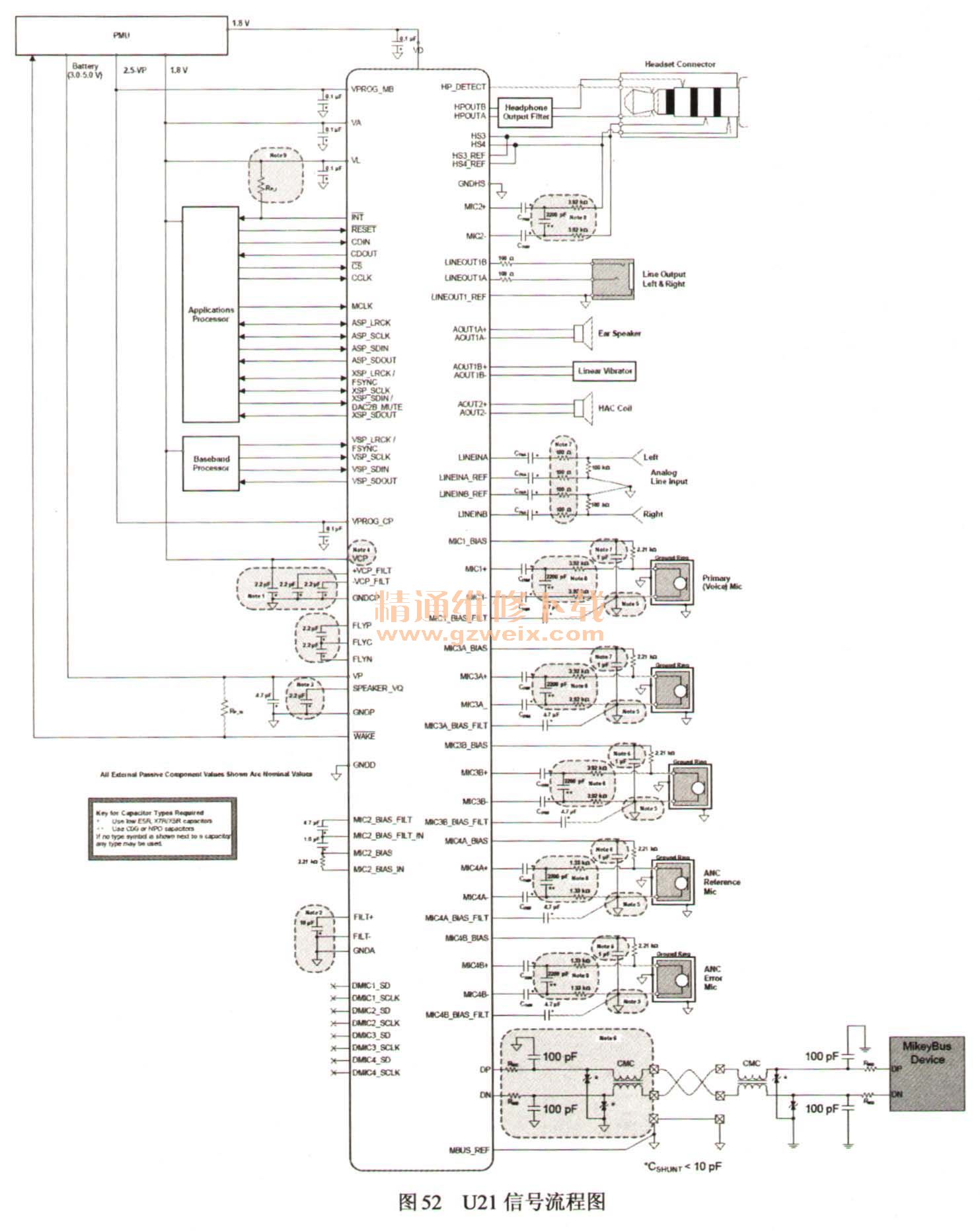

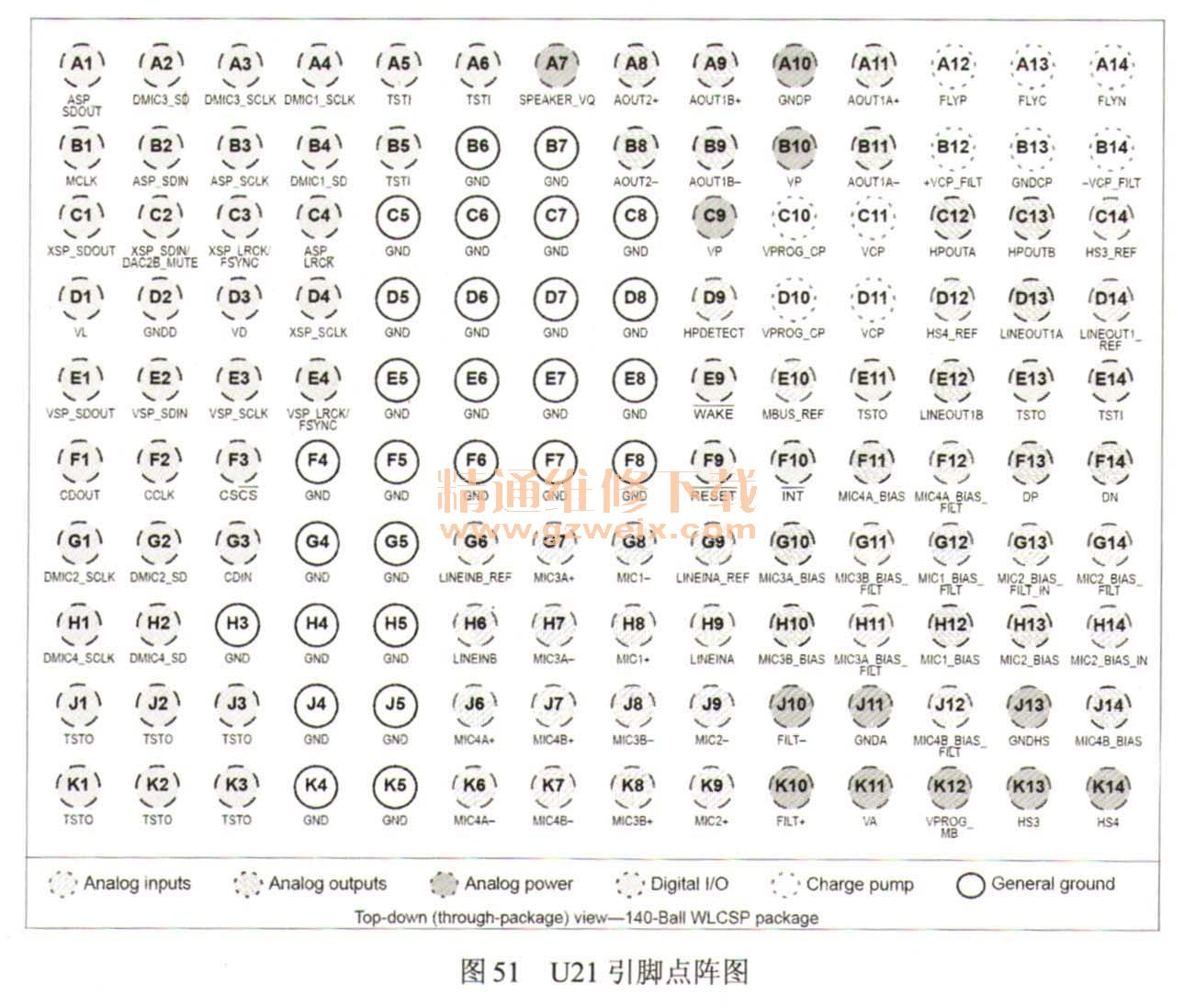

    音频编解码电路原理图如图48所示。
