5.6  Buck（降压式变换）电路
    iPhone 5手机应用处理器电源电路增加了多路Buck，好处是为了让应用处理器U1四核CPU在处理数据时不相互干扰，用一个Buck0可能负载过大承受不了这么高的电流。Q5、Q6起了开关的作用是为了控制Buck0A或Buck0B的输出。
    当工作需要时可以在Buck0A或Buck0B之间选择一个开启，同时起了保护、省电、降频的作用。
    Buck电路框图如图28所示。

    应用处理器内核供电管电路如图29所示。

    5.7  温度检测电路
    电池温度检测电路、前部温度检测电路、照相机温度检测电路、A6处理器温度检测电路、基带功放温度检测电路等都将检测信息送到应用处理器电源管理芯片U7的内部进行处理。
    温度检测电路如图30所示。

    5.8  LDO电压输出
    应用处理器电源管理芯片U7输出多路LDO电压，如图31所示。

    5.9  PP1V8供电电压输出
    PPIV8供电电路采用了一个专用芯片U22，U22的启动信号使用复位信号，只有当复位信号正常时，U22才开始工作。
    PP1 V8供电电路如图32所示。

    5.10  显示背光电路
    1．LM3534简介
    LM3534是一个背光灯升压芯片，LM3534与外围电感、二极管、电容共同组成升压电路。
    LM3534芯片电路结构框图如图33所示。

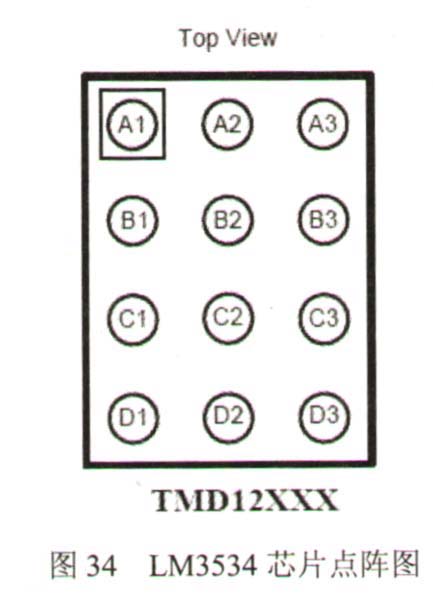

    LM3534芯片点阵图如图34所示。

    2．显示背光电路
    iPhone 5手机背光电路特点如下：
   （1）此升压电路最高门限电压为21V，而电源管理芯片内部最高门限电压为20V；
   （2）同样采用恒流输出可通过寄存器调整电流，最高达25mA，与PMU一致；
   （3）电流调整的最小分辨率与电源管理芯片也一样为50uA；
   （4）LED效率为88.6%，而电源管理芯片内部效率只有80%。
    基于以上原因，iPhone 5手机使用了单独的显示背光电路芯片，框图如图35所示。

    在显示背光电路中，应用处理器U1通过I2C总线控制显示背光芯片U23的工作，U23与L3、D1、C96共同组成升压电路，U23的D1脚输出LCD-BLC-A供电电压（CA也叫做共阳极供电），U23如D2、D3脚为显示背光的负极（CC也叫做共阴极），显示背光电路原理图如图36所示。

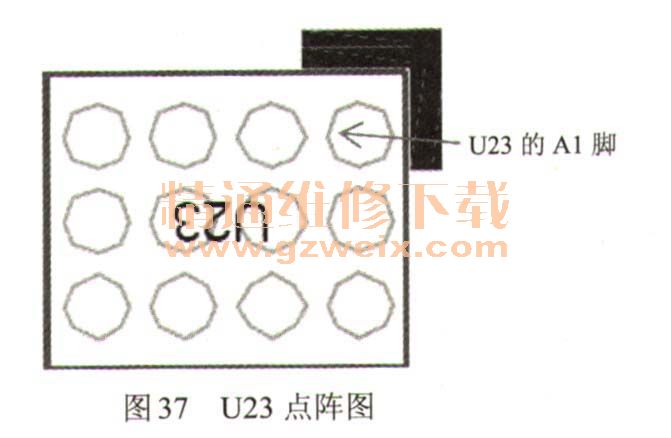

    显示背光电路芯片U23点阵图如图37所示。

    5.11  触摸电路升压芯片
    在iPhone 5手机中，触摸电路U10为升压芯片，3.7V供电电压送到U10的C3脚，U10的A1脚为使能控制脚，U10的C1脚输出5.7V的电压送给触摸屏电路。

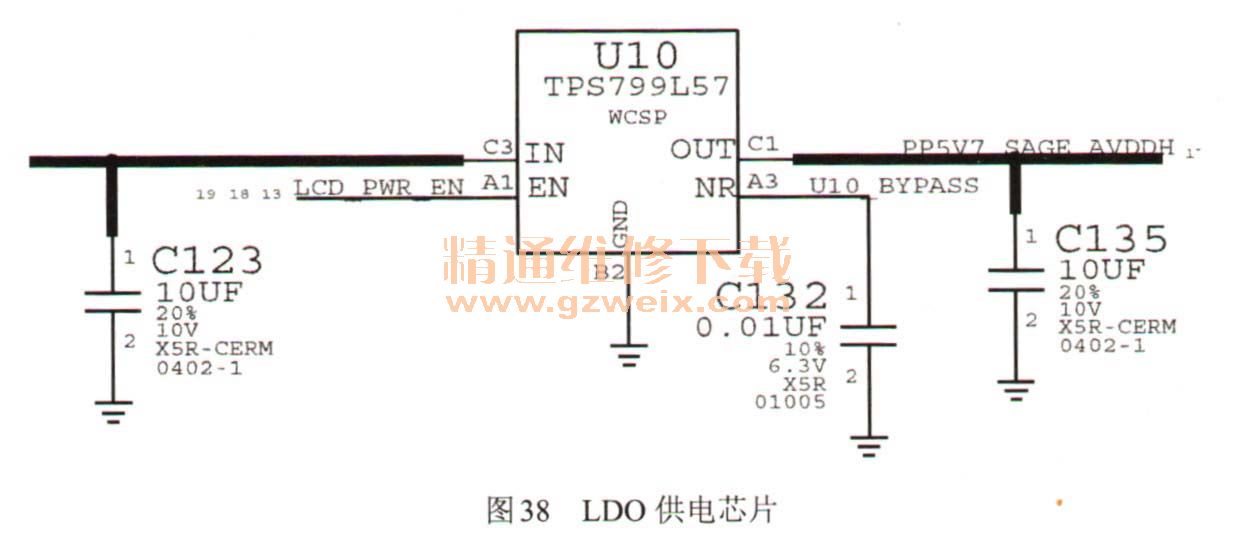

    触摸屏升压电路如图38所示。

    触摸电路升压芯片U10点阵图如图39所示。

    5.12  应用处理器电源管理芯片点阵图
    应用处理器电源管理芯片点阵图如图40所示。
