详解苹果(iPhone)5手机工作原理
来源:本站整理  作者:佚名  2015-12-03 13:58:35



    7  触摸、显示和摄像头电路
    iPhone 5采用了4英寸、宽屏(16 : 9)Multi-Touch显示屏,像素分辨率为1136×640dpi,每英寸326像素(ppi)。对比度(标准)为800:1,最大亮度(标准)为500 cd/m2。
    iPhone 5的显示屏并不是仅仅改变了尺寸那么简单,iPhone 5能够变得更轻、更薄也和这块全新的显示屏有关。目前市场上的主流产品大多采用的是使用On-Cel技术的显示屏,即显示屏的触控面板与液晶显示面板是分离的。iPhone 5的显示屏采用了全新的内嵌触控技术,即In-Cell技术,将触控面板功能嵌入液晶像素中,没有在显示像素之间使用单独的触控电极层,而是让像素身兼两职,既负责显示图像,同时又作为触感电极。
    iPhone 5上使用了新的相机镜头,采用800万像素、3264×2448的背照式感光元件,f/2.4光圈,使用非常方便。
    7.1  触摸电路
    1.触摸电路框图
    iPhone 5触摸组件电路在4S基础上做了一个小的改动,iPhone 5由两个芯片完成了触摸动作,因为iPhone 5采用4.0寸的屏幕,所以触摸的输入输出数据线在原有基础上各增加了5根数据线。

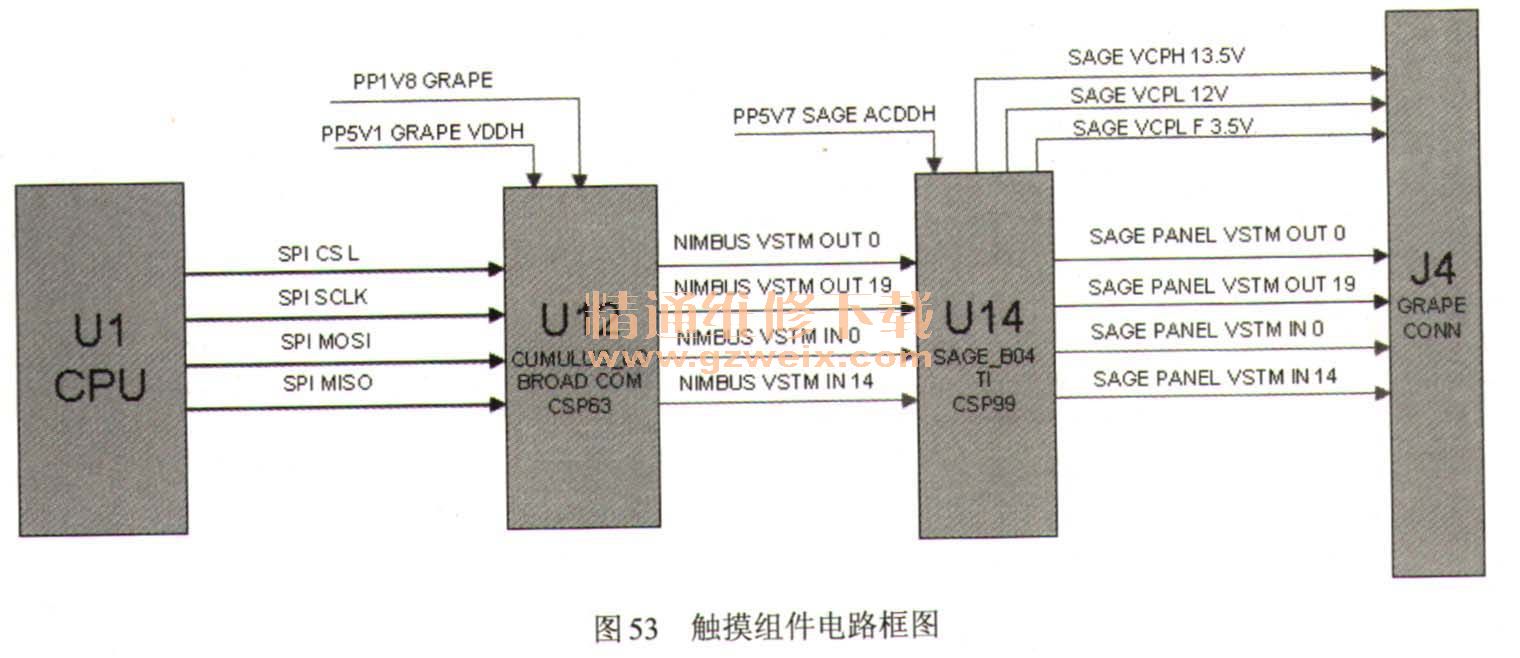

    iPhone 5手机触摸组件电路框图如图53所示。

    iPhone 5触摸感应模块电路主要由主感应控制器U12和从感应控制器U14组成。
    .U12:主感应控制器,内部ADC、校准系统处理器组成,ADC主要负责将模拟信号变化量转换为X-Y坐标信息传送给校准系统处理器,校准系统处理器对这些信息进行解析转换为相应的动作或功能信息传送给校准系统处理器及时对周围环境(温度、湿度等)的变化对电容感测系统的影响进行校准和补偿,而不用系统另行的校准动作。
    .U14:从感应控制器,内部主要由激励源和控制逻辑单元组成,激励源通过外加的5.7V电压给内部升压13.5V,产生启动信号并发送给驱动线控制逻辑单元,通过算法让驱动线进行扫描,从而确定触碰点的 位置。

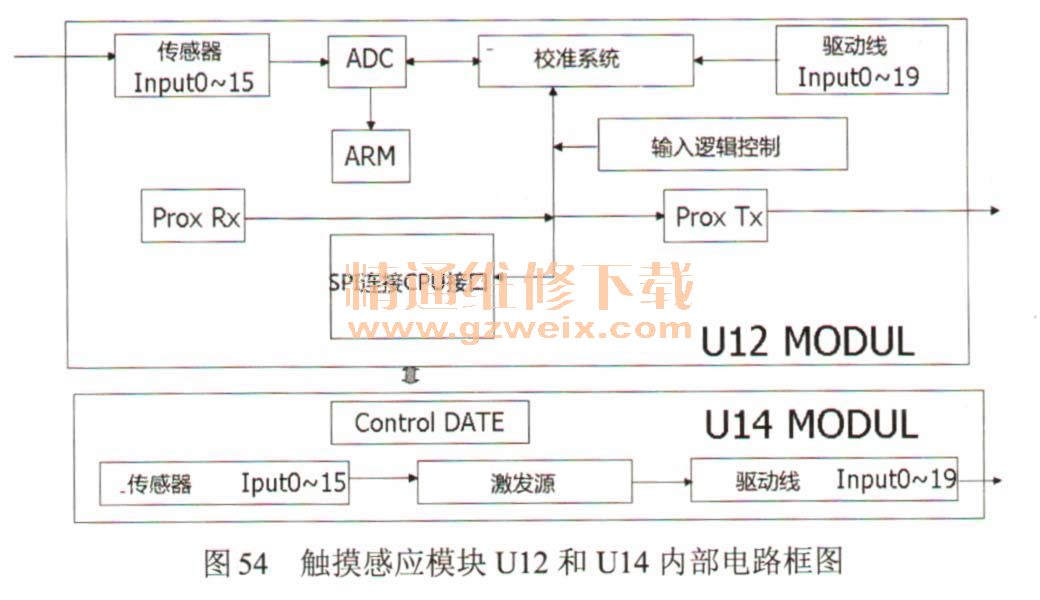

    触摸感应模块U12和U14内部电路框图如图54所示。

    2.触摸供电电路
    iPhone 5手机触摸供电电路分别由U15产生PN5V7-SAGE-AVDDN电压,由U10产生PP5V7-SAGE-AVDDH电压,送到从感应控制器U14的内部。

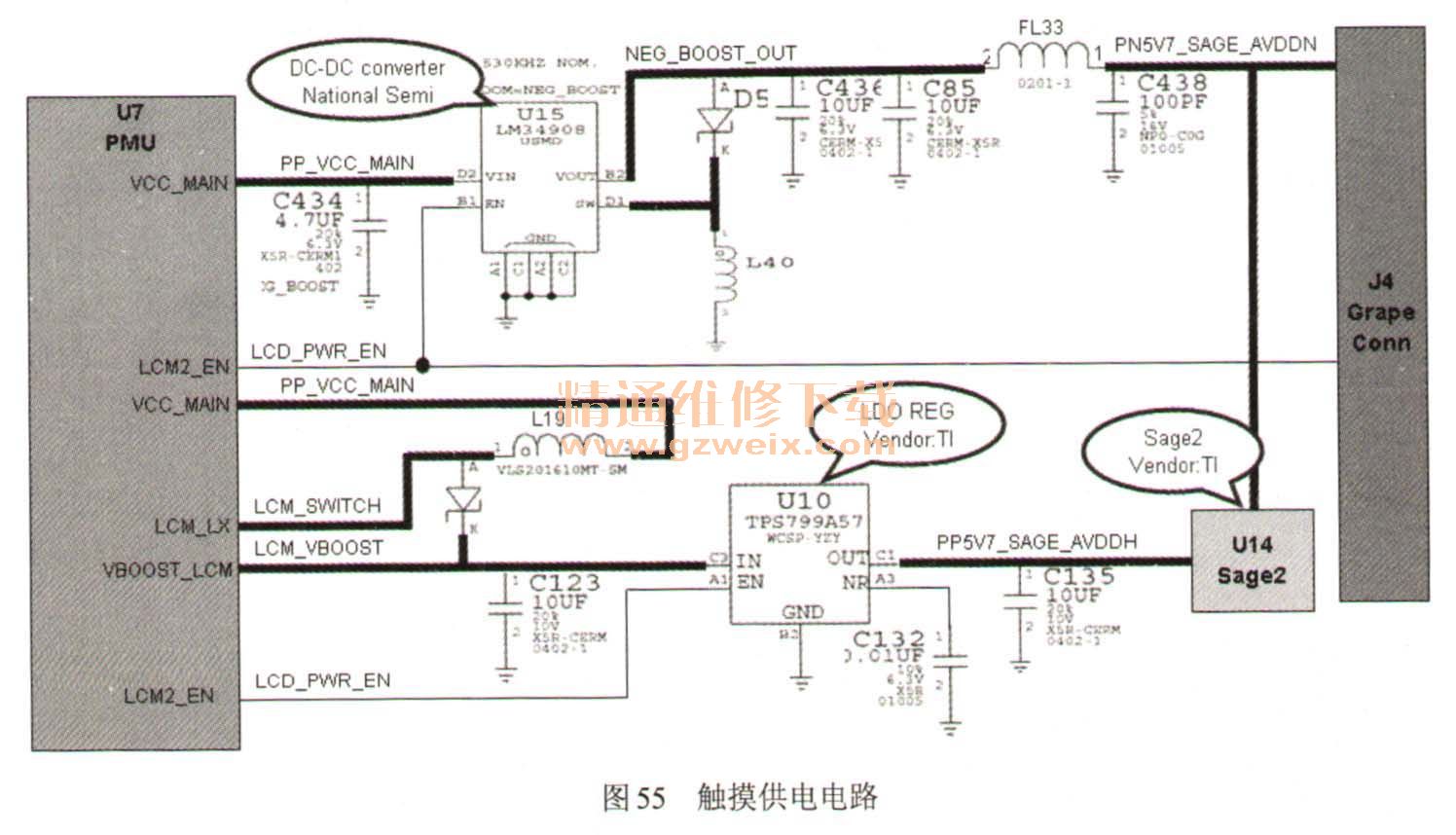

    触摸供电电路如图55所示。

    3.触摸接口电路

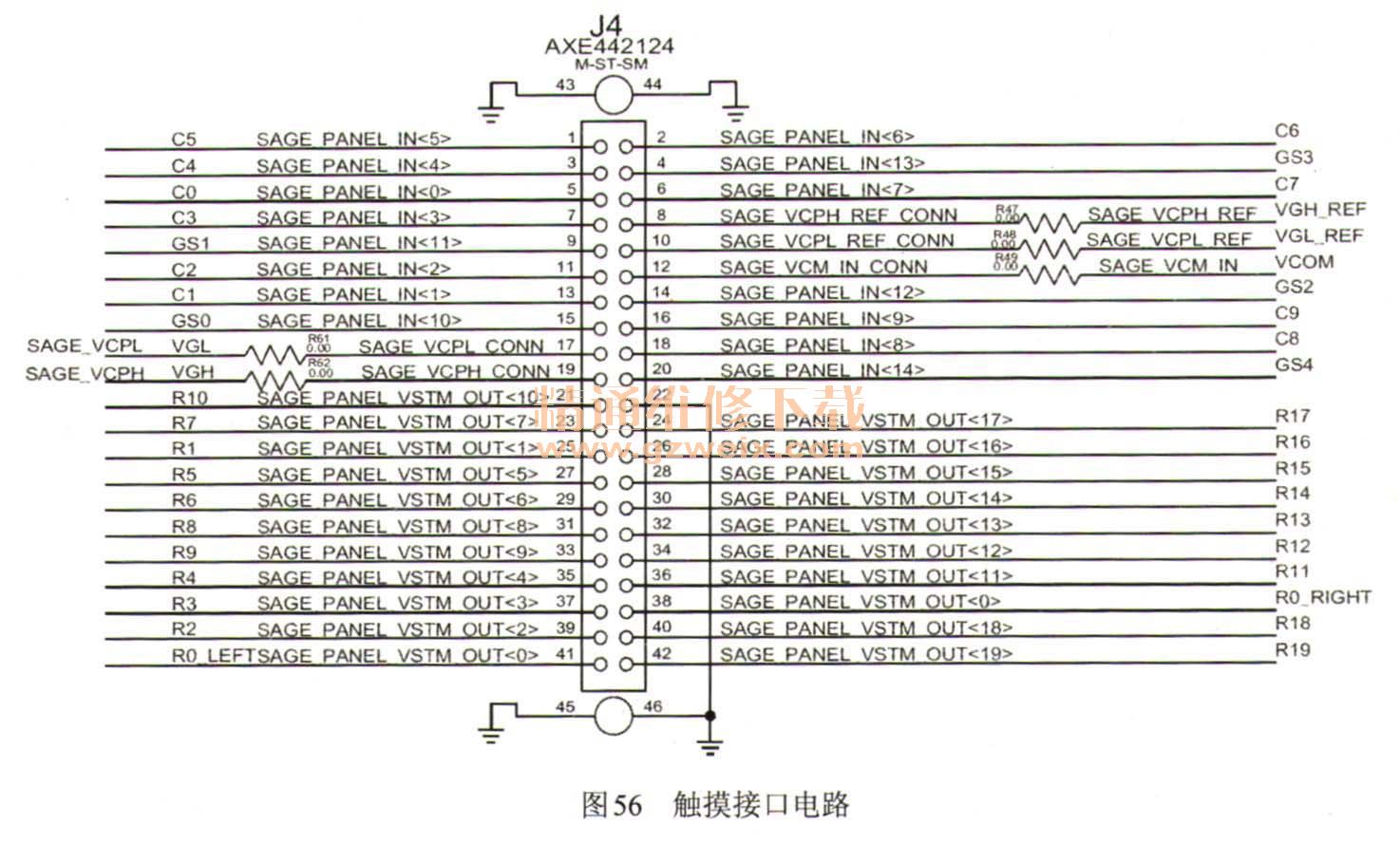

    iPhone 5手机触摸的触摸信号通过触摸屏接口J4与从感应控制器U14进行通信,如图56所示。

    7.2  显示电路
    1. 显示电路框图

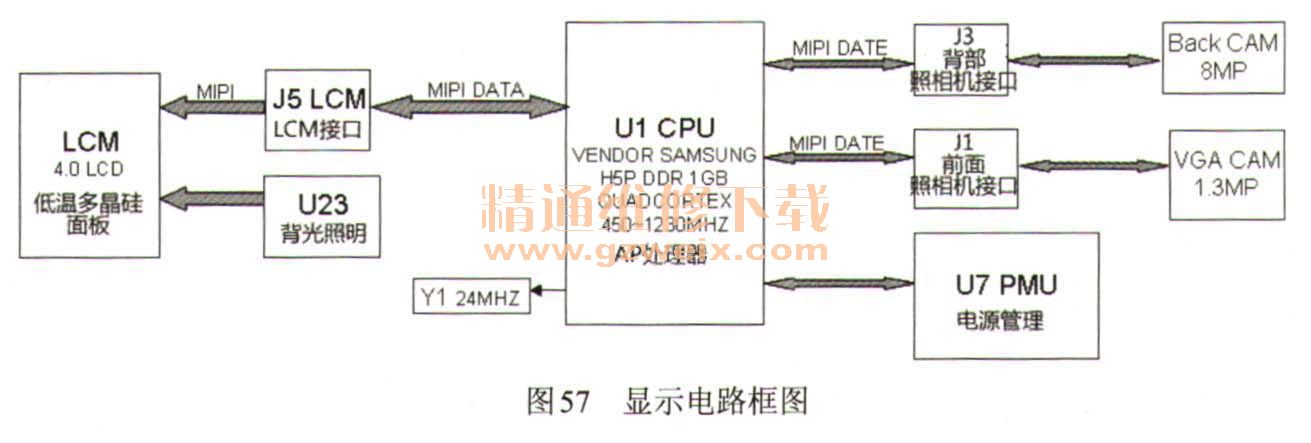

    iPhone 5手机显示电路框图如图57所示。

    2.显示屏接口电路
    iPhone 5显示屏接口电路比较简单,显示屏的数据信号通过MIPI总线与应用处理器进行通信。
显示屏接口电路有6路供电,分别是LCD_BL_CC2、LCD_BL_CC 1、LCD_BL_CA、PN5V7_SAGE_AVDDN、PPIV8、PP5V7_LCD_AVDDH。

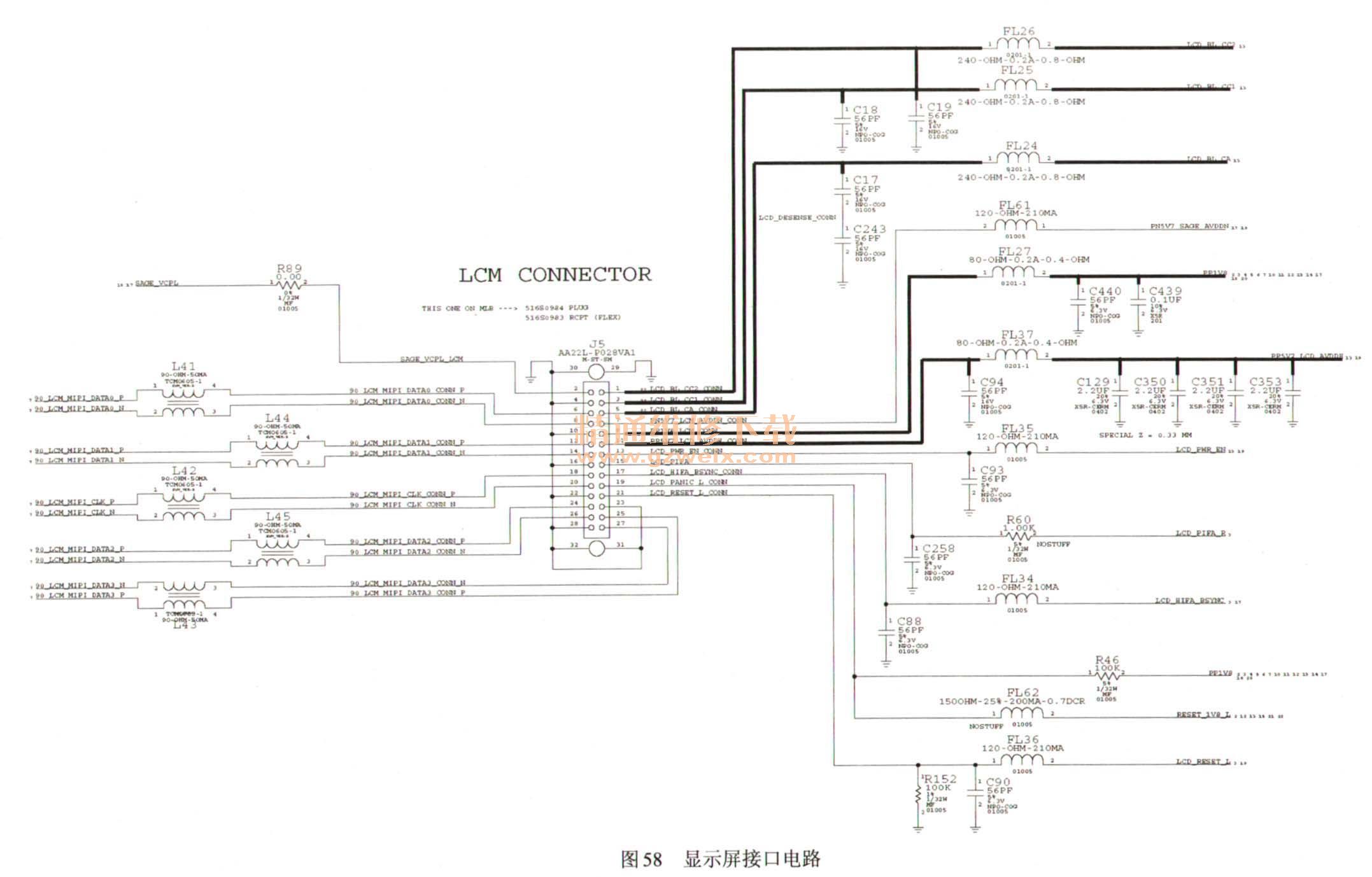

    显示屏接口电路如图58所示。

    显示屏接口电路框图如图59所示。

    3. LCD背光照明电路

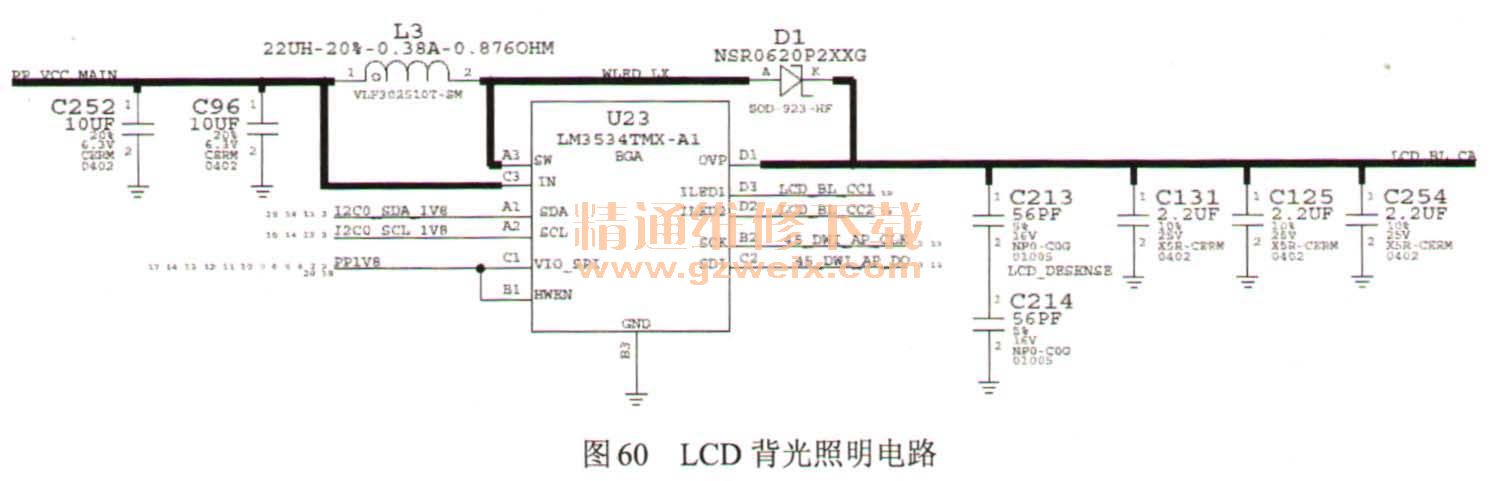

    在iPhone 5手机中,升压芯片U23与外围L3、D1、C213、C214等元件组成升压电路,LCD背光灯供电电压从U23的D1脚输出,如图60所示。

    4. 负压升压电路
    在iPhone 5手机显示电路中,使用了U15来作为负压升压电路,PN5V7_SAGE_AAVDDN输出的为-5.7V电压,如图61所示。
