详解苹果(iPhone)5手机工作原理
来源:本站整理  作者:佚名  2015-12-03 13:58:35



    5  应用处理器电源电路
    在iPhone 5手机中,应用处理器电路和基带处理器电路分别使用了单独的电源管理芯片供电。
    5.1  应用处理器电源开机原理
    电池直接给应用处理器电源管理芯片U7供电,应用处理器电源管理芯片U7输出PP1 V8_Always电压至开机触发脚,此时做好开机准备。
    按下开机键,HOLD_KEY_L被拉低经U3处理后使电源的开机触发点也被拉低,这时就可以触发应用处理器电源管理芯片开始工作,应用处理器电源管理芯片将输出各组电压给各个模块正常供电。
    当应用处理器U1供电正常时并满足24MHz时钟后,应用处理器电源管理芯片U7给应用处理器U1输入复位信号RESE_1V8_L,当应用处理器U1完成复位后,应用处理器U1开始读取NAND Flash的开机引导程序并运行之,进行开机自检。
    应用处理器U1开机自检正常后,会输出开机维持信号给应用处理器电源管理芯片U7,使之输出稳定的电压,给各个模块供电。

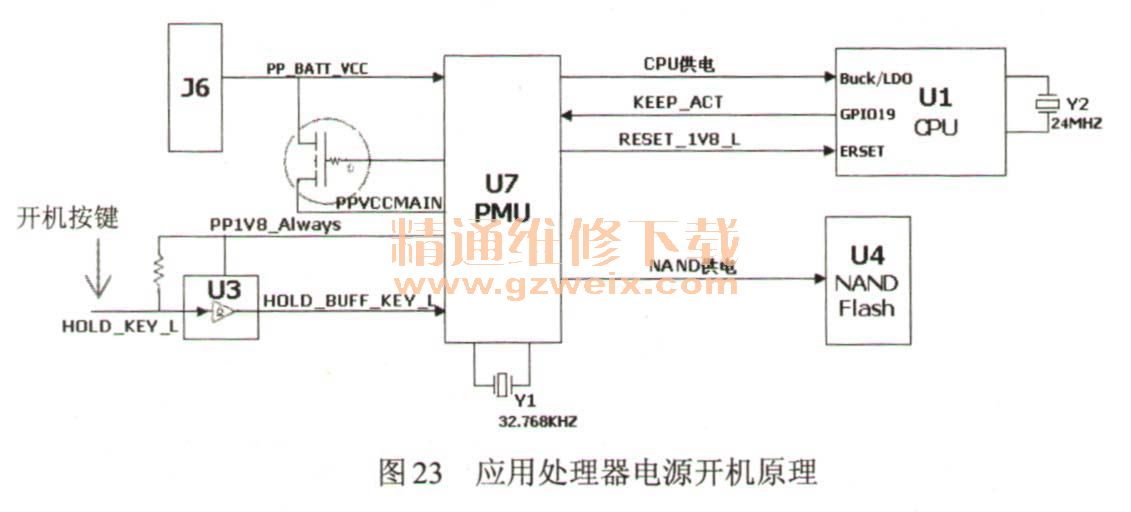

    应用处理器电源开机原理如图23所示。

    5.2  电池接口电路
    在iPhone 5手机中,采用了双排接口连接主板和电池,大大降低了电池接口接触不良造成的自动关机问题。
    电池接口电路如图24所示。

    5.3 应用处理器电源复位电路
    复位信号RESET_1V8_L由应用处理器电源管理芯片U7的D19脚输出,分别送到应用处理器U1、USB管理控制器U2、供电管U22、LCD接口J5。
    复位信号RESET_1V8_L如图25所示。

    5.4  充电电路
    在iPhone 5手机中,USB管理控制器U2、应用处理器曳钾管理芯片U7、应用处理器U 1、DOCK接口J7等组成了充电电路,Q2完成了过压保护和充电控控制。
   充电电路如图26所示。

    5.5  GPIO接口
    应用处理器电源管理芯片总共有11个GPIO脚,每一个都有一组寄存器来控制,可以被设置为输入或者输出,并且其上拉电平可以选择VCC MAIN、VBUCK3、CPUIV8,在上电复位后所有的GPIO为上升沿有效。
    ·GPIO 1:为空脚;
    ·GPIO2:BB_WAKE_AP,U501_RF输出信号到应用处理器电源管理芯片U7,作为一个唤醒源;
    ·GPIO3:BB_RST_PMU_R_L,输出RST信号到基带电源管理芯片U21_RF使之复位;
   ·GPIO4:TRISTAR_INT,输出使能信号,控制转换开关导通的方向,使输出信号连接;
   ·GPIO5:CLK32K_WiFi,输出32K时钟信号到WiFi/BT;
   ·GPIO6:BATTERY_SWI,电池电量的检测(gas gauge);
   ·GPIO7:HOST_WAKE_WLAN,WiFi模块输出信号到应用处理器电源管理芯片U7,作为一个唤醒源,让应用处理器电源管理芯片U7进入工作状态;
    .GPIO8:MIKEY_INT_L,U21输出初始化信号到应用处理器电源管理芯片U7,作为一个唤醒源,让应用处理器电源管理芯片U7进入工作状态;
    .GPIO9:BT_REG_ON_R,应用处理器电源管理芯片U7输出的唤醒BT的信号;
    .GPIO1:HOST_WAKE_BT, BT模块输出信号到应用处理器电源管理芯片U7,作为一个唤醒源,让应用处理器电源管理芯片U7进入工作状态;
    .GPIO11:WiFi_REG_ON_R,应用处理器电源管理芯片U7输出的唤醒WiFi和应用处理器信号;
    .GPIO12:为空脚;
    .AMUX:多路复用器(PMU ANALOG MUX)。

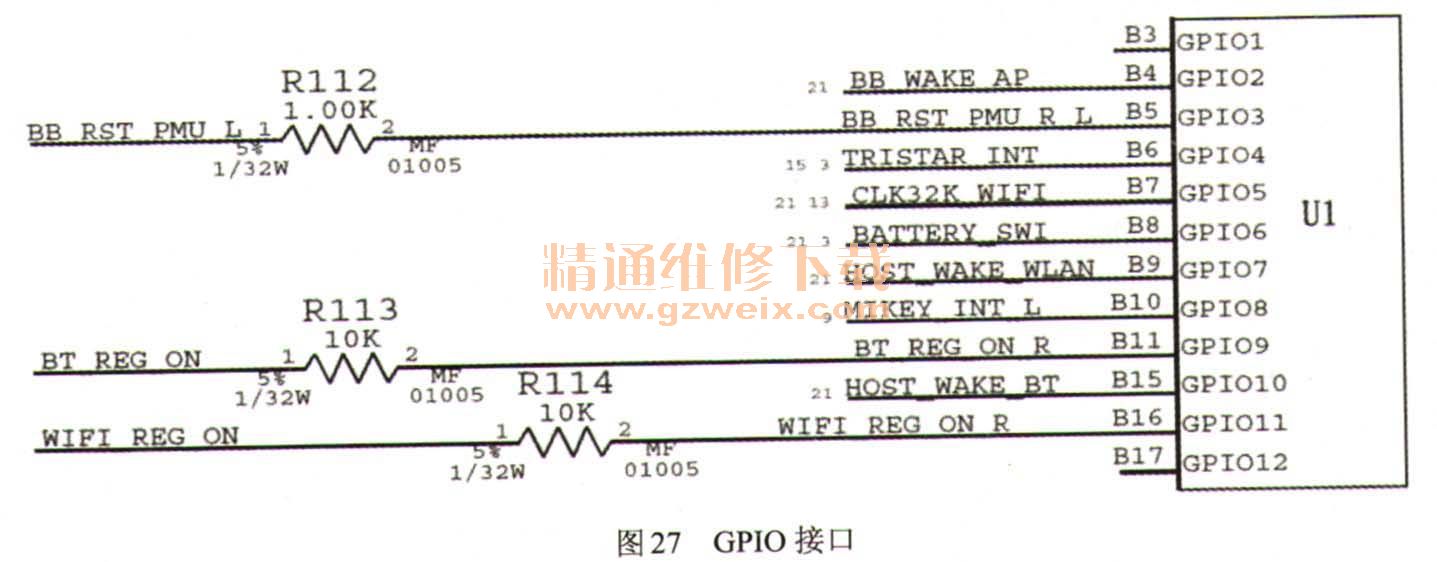

    .GPIO接口如图27所示。
