摘要：本文介绍了打瓜集条机、籽瓜检拾脱籽联合作业机等打瓜收获机具的构成、工作原理、性能、作业效率等情况，可供有关人员参考。

    一、打瓜集条机
    1．构成：机架、挂接装置、支撑轮、传动装置和工作部件（圆盘组、螺旋组）等。目前常见的机型为圆盘式（两侧圆盘、单侧斜式圆盘）、螺旋式。
    2．工作原理（以4DJ-2.0型为例）：集条机悬挂于小四轮拖拉机前方，机具作业时，每个集条圆盘在自转的同时，随地表上下独立仿形，将籽瓜推挤两边，集条成行。
    3．集条方法：第一趟是200 cm，返回时要对前一趟所集成条的打瓜往回移位20 cm，这样做的目的是让打瓜离开瓜秧子和杂草，以便提高打瓜捡拾机收获的捡拾率。
    4．作业效果（与人工采摘相比）：人工采摘0.2～0.3亩／h，一天作业量2～3亩／天／人；集条机作业5.0～8.0亩／h，一天作业量50～80亩／天，是人工作业的25～30倍以上。

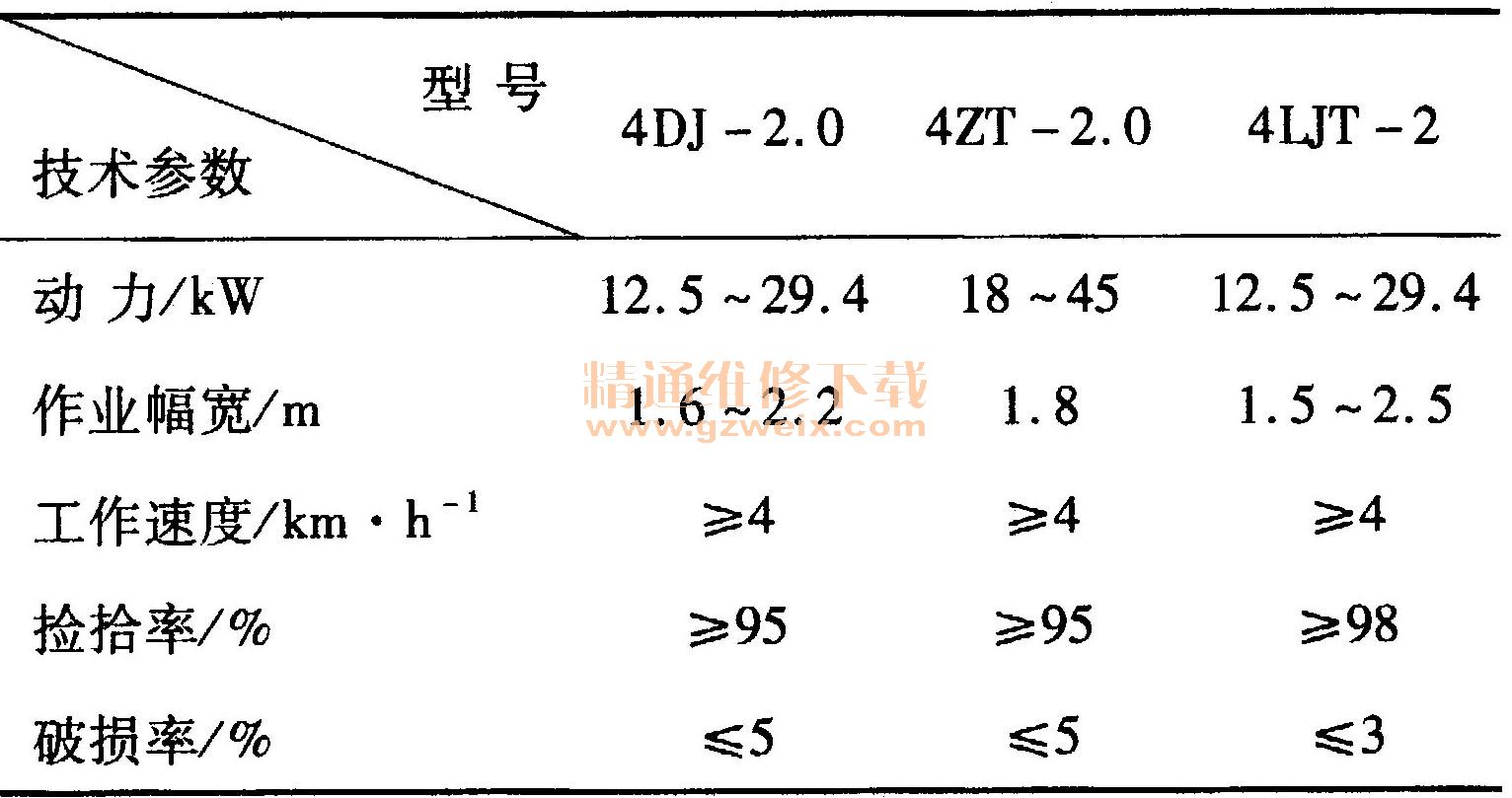

5．常用机型：

    二、籽瓜捡拾脱籽联合作业机
    1．构造：籽瓜捡拾脱籽联合作业机由脱籽机、机架、捡拾齿辊、集拢器、升降油缸以及取瓜装置组成。脱籽机固定在机架上，捡拾齿辊位于脱籽机进口一侧的后方，U形支架固定在捡拾齿辊轴上，取瓜装置和集拢器与U形支架相联，油缸与机架和捡拾齿辊铰接，接瓜板与脱籽机的进口相联接。
    2．工作原理：机具通过机架与拖拉机悬挂装置连接，机具的升降由升降油缸控制，该机在作业之前，由人工或集条机将打瓜集成条，作业时使用小四轮拖拉机作为动力，通过机架带动捡拾轮向前滚动，集拢器将打瓜集到检拾齿辊工作的幅宽内，打瓜被捡拾齿从地上扎起，当打瓜运动至取瓜齿位置时，打瓜被取瓜齿强行取下，沿接瓜板到脱籽机的进瓜口，在脱籽机内完成籽皮分离，在运输时，油缸将捡拾齿辊顶到脱籽机的上方，避免捡拾的损坏。
    3．配套动力及选用原则：机具配套动力为25～65马力，用于打瓜、南瓜等瓜类膜下滴灌和常规植（平播地块）、种植且已进行集条作业后的地块都可选用。

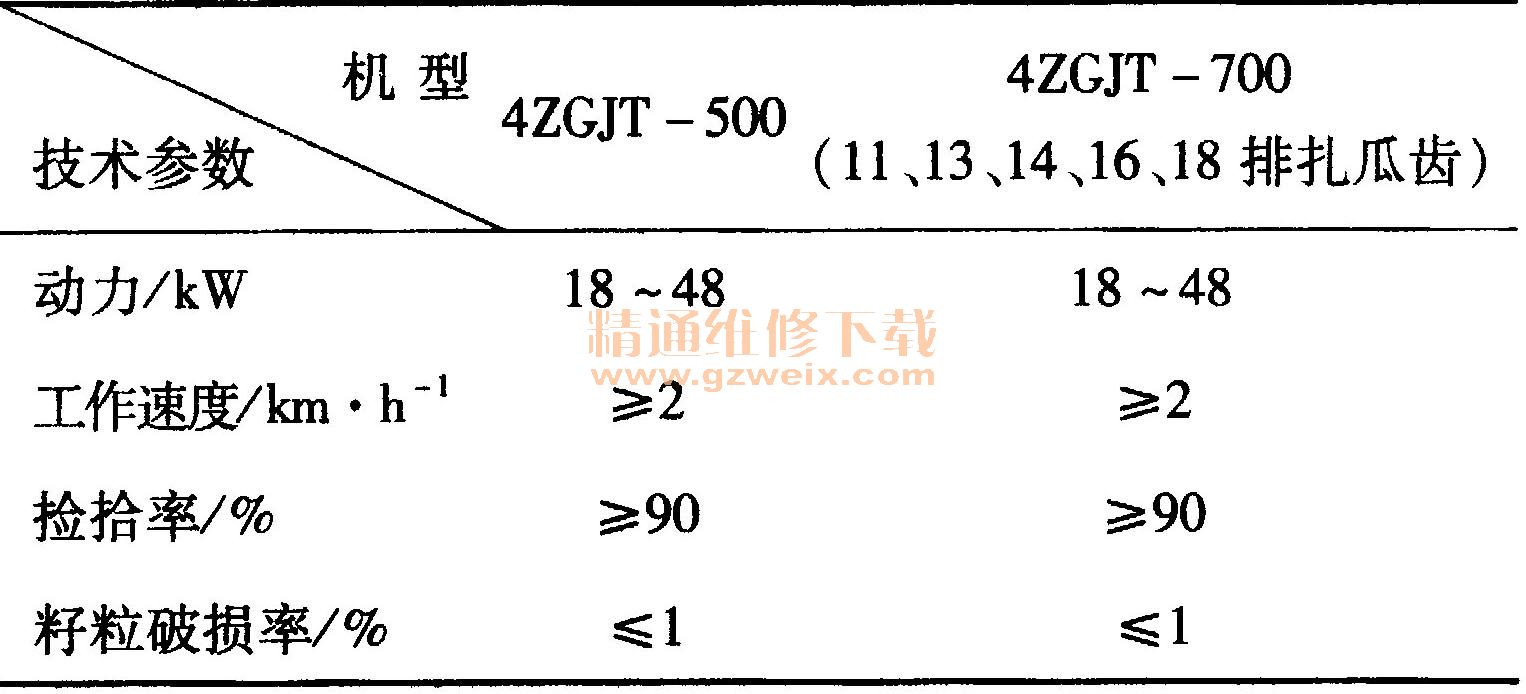

    4．常用机型：

    5．机具技术要求
    （1）机具的安装调试
    ①悬挂架调整：使机具的底盘水平，与地面平行。②集拢器调整：根据地面平整程度和瓜的尺寸，调节集拢器与地面的高度，一般控制在距离地表5～7 cm为宜。③取瓜齿位置及调整：取瓜齿应位于两排扎瓜齿之间，工作中由于取瓜齿变形或取瓜部件安装问题，造成取瓜齿与扎齿距离过近，影响作业效果，应及时调整取瓜装置或者校正变形的取瓜齿后方可作业。
    （2）机具调整完毕后，进行试机作业，检查作业质量指标，作业质量指标全部符合后，方可投入正常作业，否则须重新进行调整。
    （3）每班作业前应检查机组技术状态是否良好，随时清除机具上杂物，班后须检查机具状态是否完好，如有损坏，及时维修或更换。
    （4）作业完成后，捡拾齿辊升起，然后再进行道路运输和田间转移。
    6．作业效果：人工捡拾喂人脱粒作业效率2.0亩／h，需人工9人；4ZGJT-500型籽瓜捡拾脱籽机作业3.5亩／h，需人工3人。提高工效75%，节省人工60％以上。节约劳动力的投人，尤其在农忙季节可缓解农时劳动力紧张，减轻农民的劳动强度，节约出来的劳动力可从事其它产业，促进了农村经济发展，社会效益显著。
