3．实际测试
制造同型号的2组动臂、三脚架，其中一组退火处理，另一组不退火，分别安装在2台同型号的旋挖钻机上。测定的动臂、三脚架由钢板类材料拼焊制成，板材为Q345B。退火工艺：以150℃ /h升温速率升温至300℃，再以100℃ /h升温速率升温至630℃，在630℃下保温2.5h，炉冷至300℃后出炉空冷。
动臂、三脚架制成后，根据市场故障情况和仿真分析报告确定测点位置及数量。文中2次应用盲孔法测试同区域残余应力时，假设钻孔半径为a，当距孔中心为5。时，应力值趋于无孔时应力。

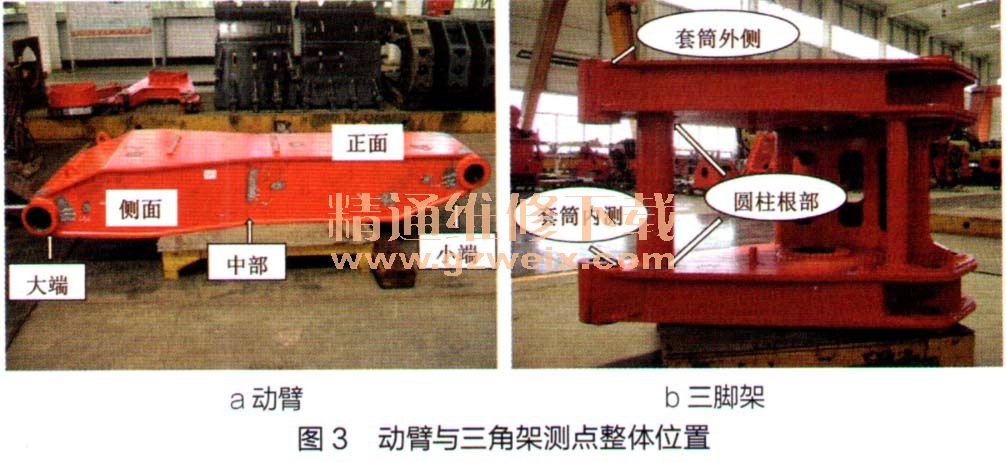

钻孔带来的局部影响随着距孔距离的不断加大而消失，故横向空间两孔最小距离为10a （2×5a）。满足上述条件，相邻孔影响引起的测试误差不超过2％～3%。李春国等人应用盲孔法二次测试统一部位残余应力时，2个测点间的间距大于15mm，盲孔法残余应力测试点横向距离不小于20mm。动臂与三角架测点整体位置如图3所示

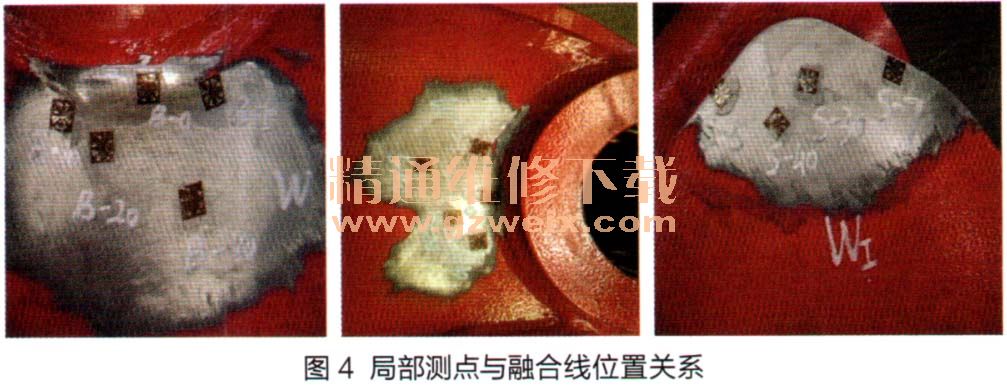

根据工程试验经验，测点布置原则是尽可能靠近焊缝融合线，并以融合线为零点，逐次布置测点，其距离融合线距离分别为40mm、20mm、10mm、5mm和0mm，如图4所示。受操作空间的限制，需要对有些焊缝附近测量点的位置和数量进行微调。
被测试件在完成加工后1周内进行第一轮残余应力测试，装机后每工作0～150h测试一轮残余应力，每工作250～300h测试一轮工作应力。2台钻机同时进入试验场，在相同的工况下（入岩工况）进行耐久试验，时间为800h。若在规定时间内被试结构件发生变形、开裂等失效状况，试验中止，分析试验结果。耐久试验完成后，将旋挖钻机拆解，测试被测试件的残余应力。
