用于多支盘桩桩孔成形的旋挖钻机挤扩装置
来源:工程机械与维修  作者:佚名  2016-04-24 09:11:52


    3.挤扩孔检测方法

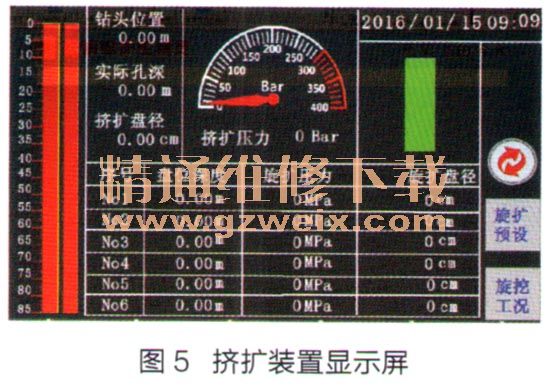

    由于挤扩缸和挤扩臂在深孔内进行作业,作业人员无法观察到深孔内挤扩缸伸缩和挤扩臂挤扩动作,因此该挤扩装置配置了以下检测元件:在液压胶管进出油口处各增加1个压力传感器,在液压胶管进油端增加流量传感器。此外,在驾驶室设置显示屏,以实时显示所检测挤扩装置液压系统的压力和流量,如图5所示。

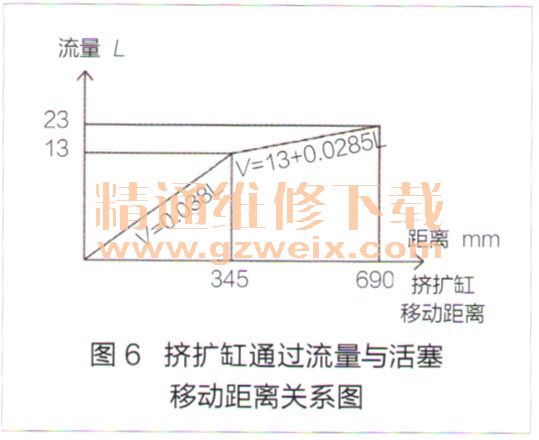

    挤扩一缸累积通过压力油的体积与活塞移动距离关系近似于线性比例关系,如图6所示。在显示屏上获知挤扩缸累积通过的压力油体积后,便可计算出活塞的移动距离,从而推断出挤扩缸伸缩位置,进一步推断出挤扩臂的工作状况。第1级油腔(无杆腔)油液体积计算公式如下:

      V1=S1L1(2)
式中:V1----挤扩缸第1级油腔累积通过的压力油体积,L;
      S1----第1级油腔(无杆腔)截面积,3.8dm2;
      L1----第1级油膨无杆腔)长度,取最大值3.45dm。
    当挤扩缸第1级油腔(无杆腔)推动第1级活塞到达底部时,第2级油腔(有杆腔)第2级活塞同时到达顶部,反之亦然。此时挤扩缸第1级油腔(无杆腔)和第2级油腔(有杆腔)累积通过的压力油体积计算公式如下:
      V=S1+S2L2(3)
    式中:S2----第2级油腔(有杆腔)截面积,计算结果为0.125dm2;
    L2----第2级油腔(有杆腔)长度,取最大值3.45dm。

    4.使用效果
    该型旋挖钻机挤扩装置解决了圆柱桩局部横向扩孔问题,可将圆柱桩改造为多支盘桩,大大增加了桩柱的稳固性和强度。该挤扩装置操作简单,速度快,无振动,无噪声,对外界环境及相邻建筑物无干扰。使用该挤扩装置提高了钻孔施工效率,可降低施工成本60%~80% 。目前该挤扩装置的施工上法已逐步推广应用。
