（2）履带起重机防雷实例
    对于履带起重机而言，尤其是施工在雷暴日较高区域的，仅仅这样做是不够的。满足了以上措施，虽可以保证现场施工人员、设备结构件的安全，但高频次的接闪会增大电气系统的损坏概率，影响施工进度。目前市场上已有采用“双极性接闪针”的，它的原理与消雷器相似，它通过一种提前和增强电晕放电，防止上行先导的上迎，从而避免雷击。它可在一定范围电离附近空气，改变电场强度分布，从而大大减少遭雷击概率。其正常使用没有太高的接地电阻要求，根据设备特性，结合履带式起重机工况组合特点，可采用以下方案。

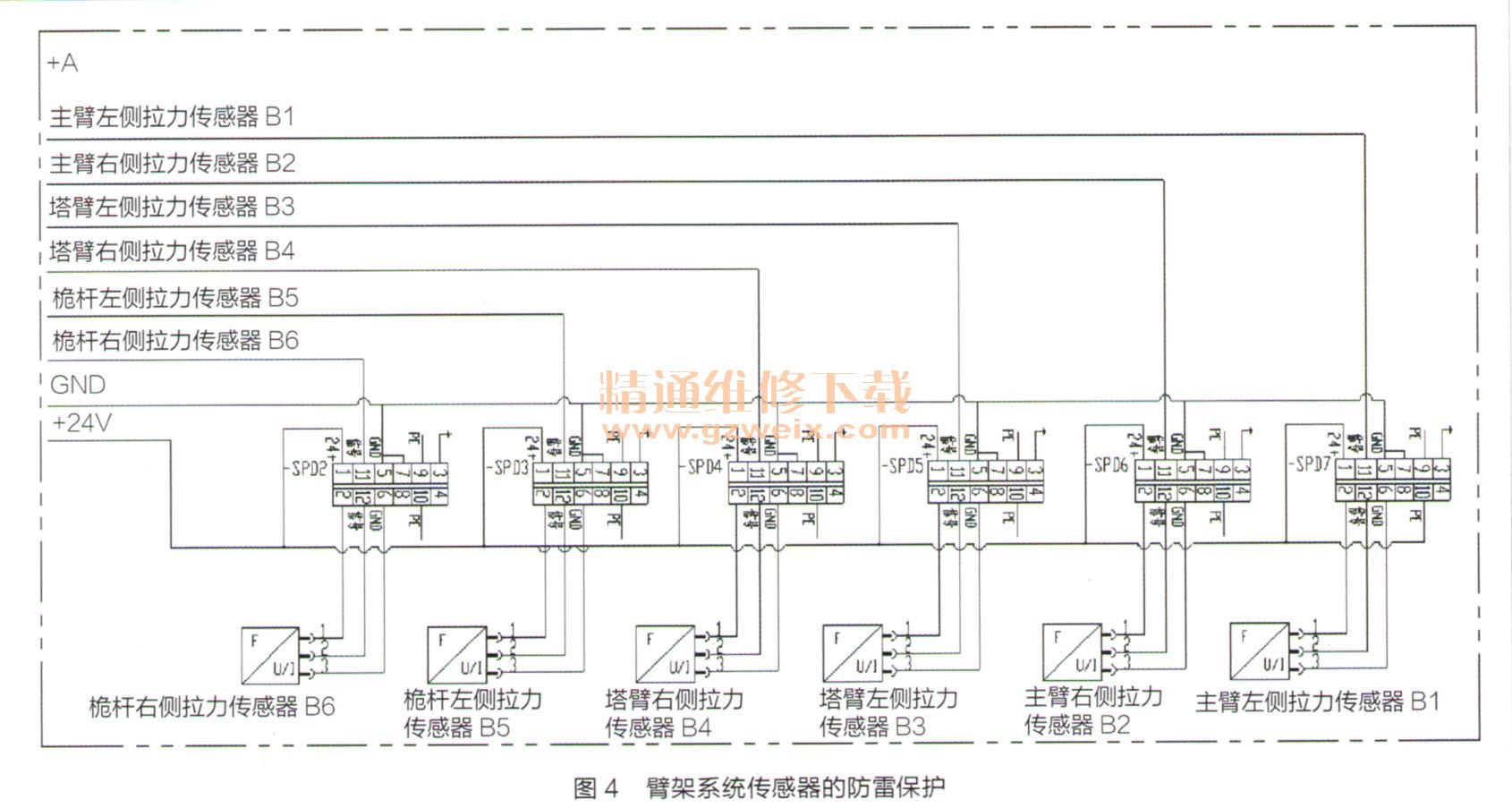

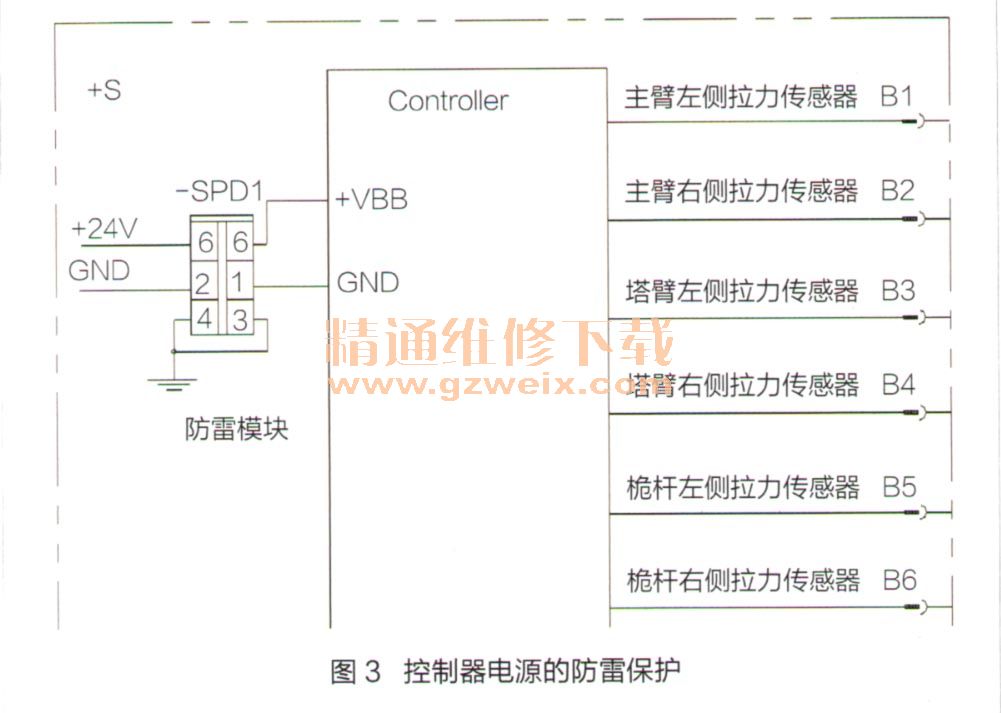

    某起重机加装相应规格的SPD浪涌保护器后，控制器电源端、臂架系统传感器的防雷保护如图3、图4所示。





    在外部防雷方面，臂节之间用50MM2铜编织带连接。接闪针的安装需考虑履带起重机的具体工况。履带式起重机正常工作时主要分3种工况，即主臂工况、固定副臂工况和塔臂上况。主臂工况在主臂头部和超起桅杆头部加装接闪针，基本就可覆盖绝大多数工作幅度。固定副臂工况需在副臂头部和超起桅杆头部加装接闪针，塔臂工况需在塔臂头部、塔臂前支架头部和超起桅杆头部加装接闪针。接闪针位置如图5所示，图5中接闪针下侧曲线为模拟的保护区域，保护范围的滚球半径可参照《建筑物防雷设计规范》中3类防雷建筑物定义要求进行选择。笔者参照第2类防雷建筑物设计的滚球半径为45m，接闪网格续10m×10rn或12m×8m。

      起重机臂架角度是变化的，接闪针必须要处于绝对高点，才能时刻将周围部件纳入其保护范围内，因此臂头处的接闪针需随臂架角度变化而变化，并始终保持竖直。接闪针的安装支架长度，需根据接闪针保护角、臂架上的安装位置、臂架结构件轮廓尺寸等综合考虑而定。为使接闪针更好地发挥作用，在有条件的情况下，需在地面上均布若干接地极。接地极埋设深度需人于0.6m，具体的数量、长度可根据当地土壤电阻率及系统总的接地电阻而定。
