大吨位履带起重机长期在野外施工，且施工工地多为空旷区域，遇到雷雨天气时，高耸的臂架极易成为雷电的引下通道，从而使机器遭受雷击。若起重机出现雷击事故，轻则造成电器件损坏，重则引起安全事故，因此做好履带式起重机的防雷工作是非常必要的。本文阐述一套针对履带式起重机的防雷方案，它可以覆盖绝大多数工作幅度，适应所有臂节组合，可以有效减少整机因雷击而损害的概率。

    1．防雷相关标准
    目前，国内对于流动式起重机主机生产厂家防雷方面并未有明确要求。在GB/T 3811-2008《起重机设计规范》中“避雷保护”中要求：对于安装在野外且相对周围地面处在较高位置的起重机，应考虑避除雷击对其高位部件和人员造成损坏和伤害；在GB 6067.1-2010《起重机械安全规程》中规定：交流供电起重机电源应采用三相（3φ+PE）供电方式。设计者应根据不同电网采用不同型式的接地故障防护，并由用户负责实施。
    在施工现场则有防雷方面的要求，GB50194-93《建设土程施工现场供用电安全规范》中要求：施工现场和临时生活区的高度在20m及以上的井字架、脚手架、正在施工的建筑物以及塔机、机具、烟囱、水塔等设施，均应装设防雷保护。在JGJ46-2005《施工现场临时用电安全技术规范》中规定：施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建土程等的金属结构，当在相邻建筑物、构筑物等设施防雷装置接闪器的保护范围以外时，应按规定安装防雷装置。目前虽然关于防雷方面对于起重机主机厂没有强制要求，但考虑到保证设备安全，保障用户施工，做好现场防雷措施的落实还是非常必要的。

    2．防雷措施
   （1）行业常见防雷措施

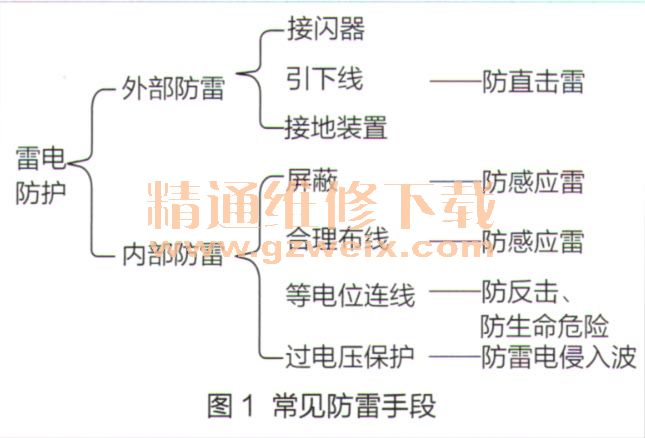

    根据雷电对于设备的损坏程度，可大体分为2类，即直击雷损害和感应雷损害。直击雷损坏主要表现为在机器上产生电效应、热效应和机械力的雷电放电损害，常表现为机械结构损坏、表面烧蚀，以及可见的对空或对地的放电现象。感应雷损害主要是由于雷电放电的强大电磁场作用，在邻近导线、电气设备系统内产生静电感应或电磁感应的过电压、过电流，造成电气设备和电子设备接口部件损坏。目前，行业内常见行之有效的防雷手段大体如图1所示。

    从外部防雷来看，通过接闪器、引下线及接地装置的组合，可以将雷电流从接闪器传导至大地，不至于在设备顶部积累电荷形成大电流放电。接闪器需根据覆盖范围、安装位置，参照《建筑物防雷设计规范》中滚球法的计算方法，选取适当长度的接闪针。某型起重机顶部的接闪针如图2所示。

    履带式起重机臂节较多，臂节之间多通过销轴连接，为了方便装配通常在销轴都抹有润滑油，由此导致接触电阻有所增大。对于此类问题，可采用铜编织带并接臂节和相对运动部件外壳来解决。有接地装置的直接并接附近建筑的接地网络即可。若附近没有可连接的接地网络，可根据现场情况在机械周围打入若干接地极，同时可在接地装置附近灌入电解液（如盐水等），以减小土壤电阻率，从而拓宽雷电流的泄放通道。
      对于内部防雷来说，出于成本考虑，重要传感器、控制器应加装浪涌保护装置，同时应确保浪涌保护装置尽可能靠近被保护对象，以使其与其他导体存在大电势差时能够实现等电位连接。当有雷电波祸合到系统中时，它能够快速将高电位的电流并入地线，避免击穿、烧毁电子元件。对于有金属外壳保护的传感器需做好接地，形成法拉第笼，这样便能够有效防止外界电场侵入。在布线方面需注意，电源线缆尽量不与信号线缆绑扎在一起或同用一个金属槽敷设，但二者也不能相距太远，既要避开相互干扰，又要避免二者之间形成较大的环路面积。否则若环路中雷电感应过电压显著增加，容易造成设备损坏。
