3．制作方法
（1）选用安全绳
塔式起重机学员的体重约为65kg。根据载人吊索使用安全标准，其安全系数范围为10～12，按最大安全系数12计算，直径12mm的尼龙绳作为安全绳完全满足要求。安全绳长度可根据塔式起重机高度确定，当学员站立在地面时，应能保证卷筒上缠绕5圈安全绳。
（2）选用滑轮
该安全保护装置设有定滑轮和排绳轮，根据尼龙绳的柔韧性，定滑轮与排绳轮均选用外径250mm的尼龙滑轮。）定滑轮应设有悬挂支架，以便安装，排绳轮则安装在排绳轮轴上。
（3）制作排绳轮轴
排绳轮轴用于支撑排绳轮，采用废旧的、直径为45mm的液压缸活塞杆制作，其长度截到1250mm。活塞杆表面有镀铬层，光滑度较好。在排绳轮孔内镶入铜套，与排绳轮轴采用间隙配合，使排绳轮正、反向转动及左、右横向滑功自如。
（4）制作绞盘

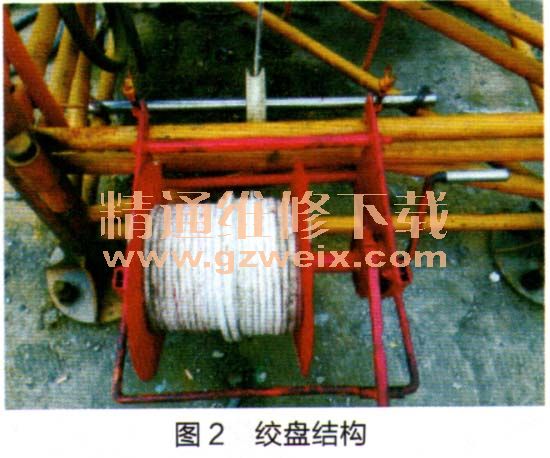

绞盘由卷筒、绞盘支架、摇把、棘轮及棘爪等组成，如图2所示。
卷筒卷筒采用直径230mm的无缝钢管，切割成长度为300mm的圆筒。卷筒两侧焊接厚度为5mm、外径为400mm挡绳盘。焊接完成后，卷筒能缠绕200m安全绳。在挡绳盘的根部即挡绳盘与卷筒焊接处，钻直径为13.5mm的通孔，尼龙绳的固定端穿入该孔后系扣固定。卷筒轴用直径40mm圆钢制作，卷筒与卷筒轴采用焊接方式固定。
绞盘支架绞盘支架用于安装卷筒，其左、右侧板用厚度为10mm的钢板制作，在其侧板上按照6205型轴承的外径尺寸加工、焊接轴承座，轴承座安装上轴承后用于支撑卷筒轴。绞盘支架外沿采用直径为22mm的圆钢制作支撑杆，左、右侧板及支撑杆使支架组成框架结构。将卷筒轴插入支架轴承内孔后，用2颗M20螺栓及平垫将卷筒轴两侧固定，以防止卷筒轴轴向窜动。
在绞盘支架侧板上钻锁止孔，配装锁止销。绞盘与塔式起重机机身连接时，将锁止销插入锁止孔，以防止绞盘脱落。
摇把摇把采用直径为16mm的圆钢加工，并与卷筒轴焊接固定。摇把手柄套上间隙配合的镀锌钢管，可使摇把操作自如。摇把手柄端部焊接挡圈，防止镀锌钢管脱出。
棘轮与棘爪棘轮采用外径为140mm，内径为40mm，厚度为20mm的钢板制制，其外圈铣刨出18个棘轮齿，棘轮内孔焊接于卷筒轴上（采用双面焊接）。棘爪用长度为150mm，宽度为20mm、厚度为10mm的钢板切割而成，棘爪头部的尖端对准棘轮轮齿，棘爪后部设有棘爪轴，棘爪轴固定在卷筒支架上。
