攀爬塔式起重机的安全保护装置
来源:工程机械与维修  作者:佚名  2017-04-19 08:49:16

    1.制作目的
    为迅速提升塔式起重机学员的操作技能,需对其进行实际操作培训。塔式起重机较高,学员配备安全带后只能在小范围移动,无法实现塔式起重机机身高度范围内的安全保护,无法防止攀爬时坠落。在实际操作培训过程中,由于学员实践经验缺乏、安全意识不足,在攀爬塔式起重机过程中,存在脚踩空、手拉滑或抽筋等现象,如学员自己处理不当,有发生坠落的风险。
    为降低学员攀爬时的安全风险,我们结合塔式起重机结构特点,设计和制作了攀爬塔式起重机的安全保护装置,用于保证学员在攀爬塔式起重机时的安全。

    2.结构原理

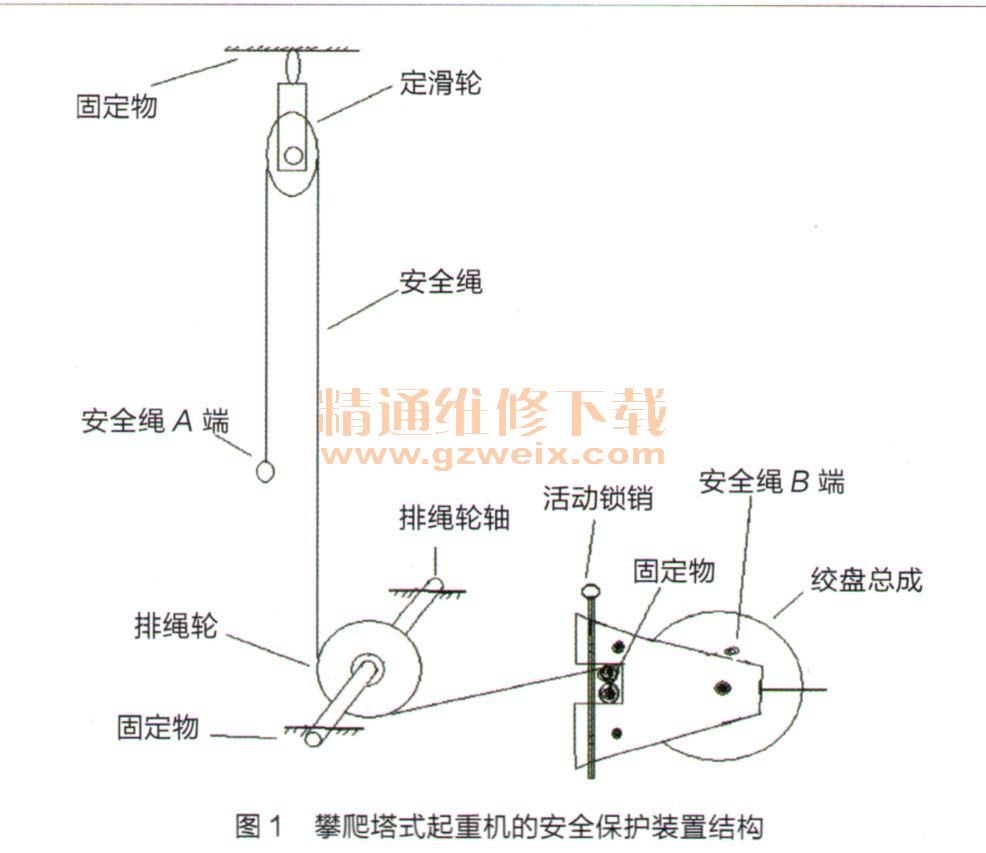

    攀爬塔式起重机的安全保护装置山定滑轮、安全绳、排绳轮、绞盘等组成,如图1所示。定滑轮位于塔式起重机驾驶室上部,排绳轮及绞盘位于塔式起重机下部。绞盘设有缠绕妥全绳的卷筒,摇转卷筒上的摇把可带动卷筒转动。卷筒侧面设有棘轮、棘爪,可防止卷筒倒转。安全绳移动端(B端)用于连接学员配备的妥全带,其固定端(B端)固定在卷筒上。安全绳绕过定滑轮、排绳轮后,缠绕在绞盘的卷筒上。

    学员在攀爬塔式起重机前,先系好安全带,再将安全带挂在安全绳移动端(A端)。在攀爬过程中,绞盘操作人员根据学员攀爬速度转动绞盘摇把,使卷筒带动安全绳移动端(八端)随学员一同升降。转动绞盘时,应控制安全绳移动端既能让学员无任何干扰和阻力,又能达到安全保护的口的。学员一旦从爬梯上坠落,安全绳拖动卷筒反向转动20°,卷筒上的棘爪即可长住棘轮,以防止卷筒继续转动,从而将安全绳移动端(A端)锁紧定位,达到防止学员坠落的效果。

[1] [2] [3] [4]  下一页
