适用范围
    该工法适用于回填岩溶区、填海岩溶区以及有较厚松软上覆土层岩溶区的桩基工程。摇动式全套管钻机嵌岩桩施工方法
    工艺流程

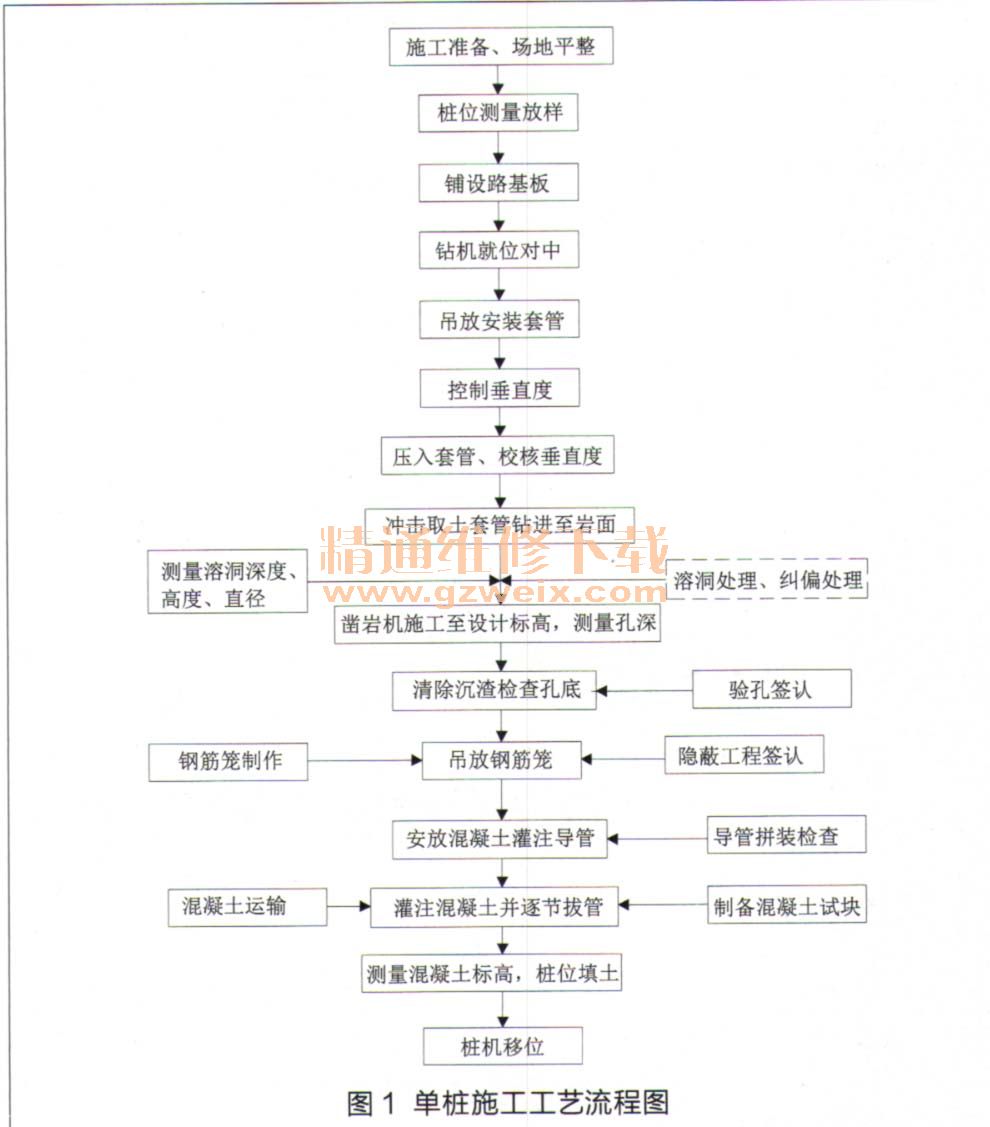

    施工工艺流程见图1。

    施工准备
    场地平整；根据现场实际情况，施工场地平整夯实，确保吊车、桩机的施工与移位。
    放线定位：根据设计图纸提供的坐标计算桩中心点坐标，采用全站仪根据地面导线控制点进行实地放样，并保护好桩位。

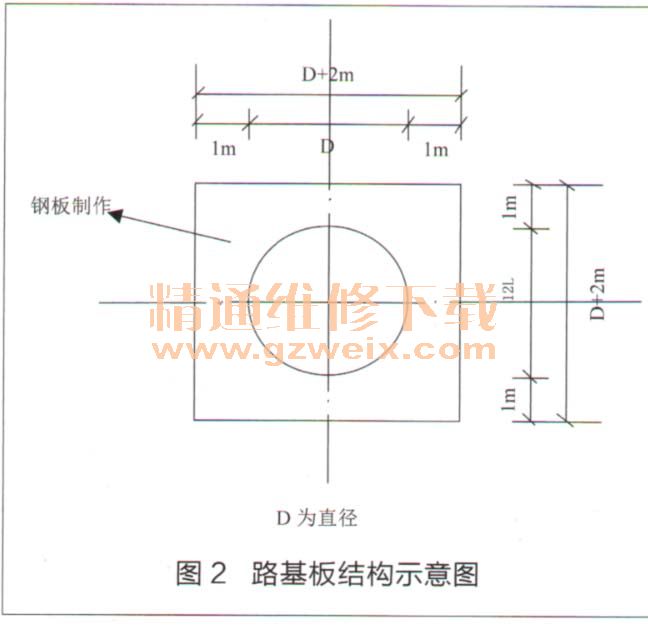

    铺设路基板：为了提高全套管灌注桩的定位精度井提高就位效率，应在地面安放特制定位板，即路基板，同时亦可辅助做为钻孔机械的承重结构，如图2所示，这是全套管灌注桩施工的必要准备。井圈尺寸一般为（D+2m）×（0.3～0.4m），如果井圈下土层较差厚度可适当加大，同时可以考虑适当配筋，定位孔直径比桩径略大20mm。

    路基板施工步骤如下：
    路基板沟槽开挖：在桩位放样线符合要求后即可进行沟槽的开挖，采用机械开挖施工。开挖结束后，立即将路基板引入沟槽下。
    桩孔施工要点
    钻机就位：桩巾心点定位，并测量井圈顶标高，作为钻机定位控制点。移动套管钻机，使套管钻机抱管器中心对准桩中心点。
    安装套管、校正垂直度、取土：在桩机就位后，吊装第一节管在全套管钻机钳口中，校正套管垂直度后，摇动下压套管，压人深度一般为2.5～3.5m，然后用抓斗从套管内取土，一边抓十、一边继续下压套管，始终保持套管底口超前于开挖面不小于2.5m。第一节套管全部压入土中后，检测垂直度。若不合格则进行纠偏调整；如合格则安装第二节套管继续下压取土，如此反复进行，套管下底日施工至中风化板岩面时，通知地质勘察单位、监理单位确认基岩层面。
    对不同土层和岩层，应采取不同的挖掘方式。①对于软弱土层、一般土层应使套管超前下沉，可超出孔内开挖面使落锤抓斗仅在套管内挖土，这样便于控制孔壁质量及开挖方向。②对于硬砂土层及大卵石层，应使落锤抓斗超前下挖，因为在这种十层中套管的钻进是有困难的，尤其是对于地下水位以下的硬砂层，如不采取超前开挖的措施，将会在套管提升时增加困难。③对于特坚硬土层，应利用冲击锤击碎，再利用落锤抓斗将土块抓出孔外。④对于中风化岩层时可采用凿岩旋挖机超前开挖，套管同步跟进，超前深度一般不大于钻斗高度。
