3．加装松土器所需零部件
    在SD 13型推土机后桥箱加装松土器，除了需要在后桥箱后端面外侧设计、加工并焊接安装座、准备松土器总成以外，还应准备配有松土器阀的液压油箱、管路以及松土器操纵机构。2012年之前生产的SD13型推土机，液压油箱内均配置有松土器阀；2012年以后生产的SD 13型推土机，必须替换液压油箱或者增设松土器阀。为保证上述零部件质量可靠，应通过山推后市场部或者山推电商平台进行采购。目前SD 13型推土机地板架上均留有松土器操纵机构安装口，松土器操纵机构可直接安装。
    为保证松土器液压管路的走向顺畅，应替换角罩或在角罩上增加豁口；为保证松土器升降缸及其管路的活动空间，避免互相干涉，必须替换驾驶室地板翼板后盖。
    松土器支架安装座是左、右对称的2块钢板，要在后桥箱后端面外侧设计、加上并焊接该安装座。通过测量后桥箱后端面外侧结构尺寸，发现原装的松土器支架安装座与牵引架安装座产生干涉。为此，在不影响松土器支架安装座强度的前提下，减小其宽度；同时在松土器支架安装座与后桥箱后端面焊缝接触部位开出工艺槽，用于让开焊缝、降低现场修磨该焊缝的工作量。

    4．安装座组队焊接工艺
    后桥箱内部安装有转向制动器、转向阀、溢流阀、安全阀、中央传动装置，后桥箱左、右安装终传动装置，这些阀及传动件均安装有。形圈及密封垫。因此应合理控制松土器支架安装座焊接温度，既要保证该安装座焊接质量，又要避免对后桥箱内部零部件产生不利影响。
    为保证松土器支架安装准确、可靠，在焊接安装座之前应在后桥箱后端面进行组对划线。为保证松土器支架的顺利安装，有条件时可设计简易组对工装。没有条件时，可将2块安装座安装在松土器支架上，1起吊装并组对点焊固定后，再将松土器支架拆下，焊接安装座焊缝。
    焊接前应放净后桥箱内部的润滑油，防止润滑油将热量传递到。形圈处。为保证焊接质量，选择CO2气体保护焊，保护气体流量为25L/min，电压为30～35V，电流选择300～340A，焊丝为ER50-6φ1.2型。

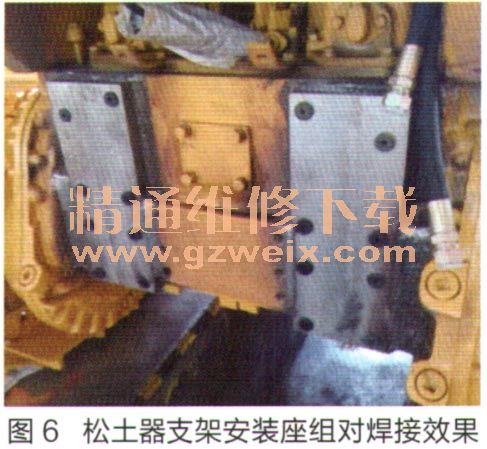

    松土器支架安装座的材质为Q345钢，具有较好的焊接性，在焊接前不必预热。在后桥箱后端面焊接松上器安装座，受空间及工装限制，不能使用焊接机器人进行焊接，而是由焊上进行焊接。焊接过程中，必须观测和控制焊接温度。应采取多层多道焊接方法，每焊接完1道焊缝，及时测试后桥箱后端面温度，温度过高须停止焊接，待温度降低后继续焊接。为保证焊接质量可靠，对焊缝进行超声波探伤，保证没有夹渣，气泡等缺陷。松土器支架安装座组对焊接效果如图6所示。

    通过合理设计松土器支架安装座，合理选配松土器零部件，选择合适的组对焊接工艺，可顺利地在SD 13型推土机上安装松土器。
