电动汽车国标充电报文解析及应用

来源：农机使用与维修作者：佚名 2017-04-06 09:01:42

（3）传输协议步骤（以握手阶段的BRM报文为例说明）

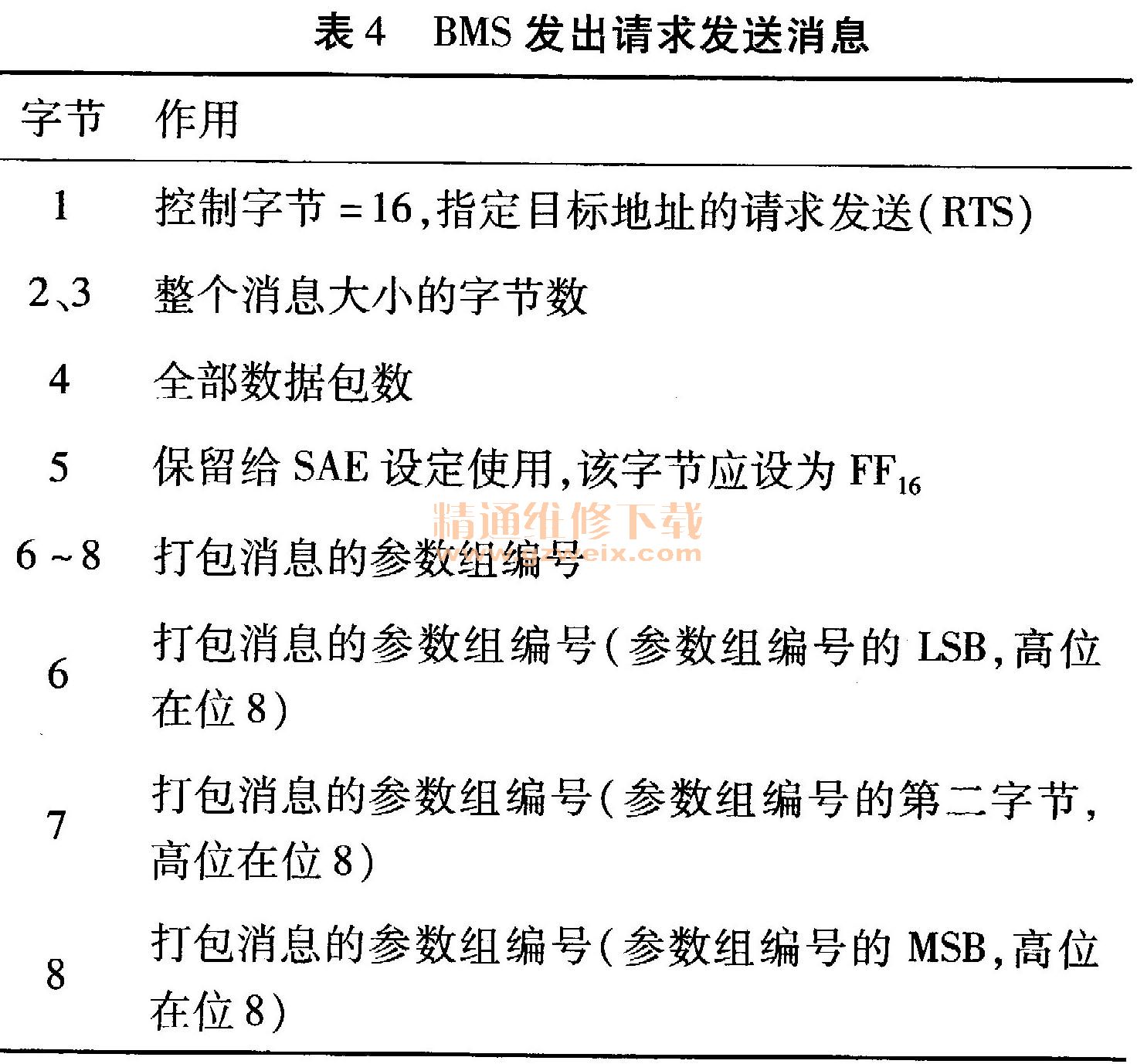

①首先BMS作为“发送者”发出请求发送消息的RTS（ID ;1 CEC56F4）报文中数据的具体定义如表4所示。

连接模式下的请求发送（TP. CM＿ RTS ）：指定目标地址
②当充电机作为“响应者”接收到BMS发送请求报文RTS后，发出应答信号CTS （ ID: 1 CECF456）具体定义如表5所示。

连接模式下的准备发送（TP. CM-CTS）：指定目标地址
③当BMS接收到充电机的应答信号CTS后开始建立连接发送数据DT （1CEB56F4 ），如表6所示。注：BRM报文共41 Byte需要分为41/7＝6包

本参数组功能所使用的参数范围：
④当充电机接收完所有的DT数据后，发送消息结束应答信号（ID: 1 CECF456 ）。如表7所示。

⑤完整握手阶段报文如图2所示。
