一、电动自行车电路图的种类
1．电动自行车电路的种类
电路又称导电回路，它是电流所流经的路径。最简单的电路是由电源、负载、导线、开关四要素组成的。电动自行车电路分为基本电路和附属电路，基本电路包括电动机部分、控制器部分、电池盒、充电器；附属电路包括电源电量指示部分、前照灯、电喇叭、转向灯、多功能开关、速度显示电路、助力传感器和闪光器等。
基本电路是电动助力的基础，完成电动自行车电力驱动功能。
附属电路是对基本电路功能的补充和完善，可以提高电动自行车的使用性能。
2．电动自行车电路图的特点
电动自行车电路图是将用电设备、仪器仪表、电器元件、各种指示信号装置等，用图形符号和导线连接在一起的关系图。线路按结构形式、电路设备数量、安装位置、接线方法不
同而有所不同，但其线路一般都遵循以下几个原则。
（1）高、低电压并存电源电压一般有24V、36V和48V三种，大部分蓄电池用36V和48V。而仪表板电源有24V、12V和5V三种。
（2）并联制 低压用电设备均采用并联方式连接，受有关装置控制。电气设备间均为并联，熔断器均串联在电源和相应的用电设备之间。
（3）采用插接件连接 电动自行车电池、控制器、电动机、仪表盘、转把、前照灯、电子扬声器等之间的连接采用插接件，它是电动自行车电路连接必备件。可使装配、维修方便。
（4）用电设备大都设有电路保护装置 为了防止发生电路短路和用电设备不被过载电流烧毁，总电路和各分电器大都设有易熔丝、熔断器或电路过载保护器等保护装置。
（5）线路有颜色特征为了便于区别各线路的连接，所有导线必须选用不同颜色的单色或双色线。
（6）接地线的特点电动自行车上蓄电池的地线、仪表的地线、调速转把的地线和控制器的地线都与搭铁线相连，而电动机的地线是独立的，与搭铁线不相接。
图形符号是指用规定的抽象图形代表各种元器件、组件、电流、电压、波形、导线和连接状态等的绘图符号，它是构成电路图的主体。
文字符号是指用规定的字符（通常为字母）表示各种元器件、组件、设备、装置、物理量和工作状态等的绘图符号，它是构成电路图的重要组成部分。

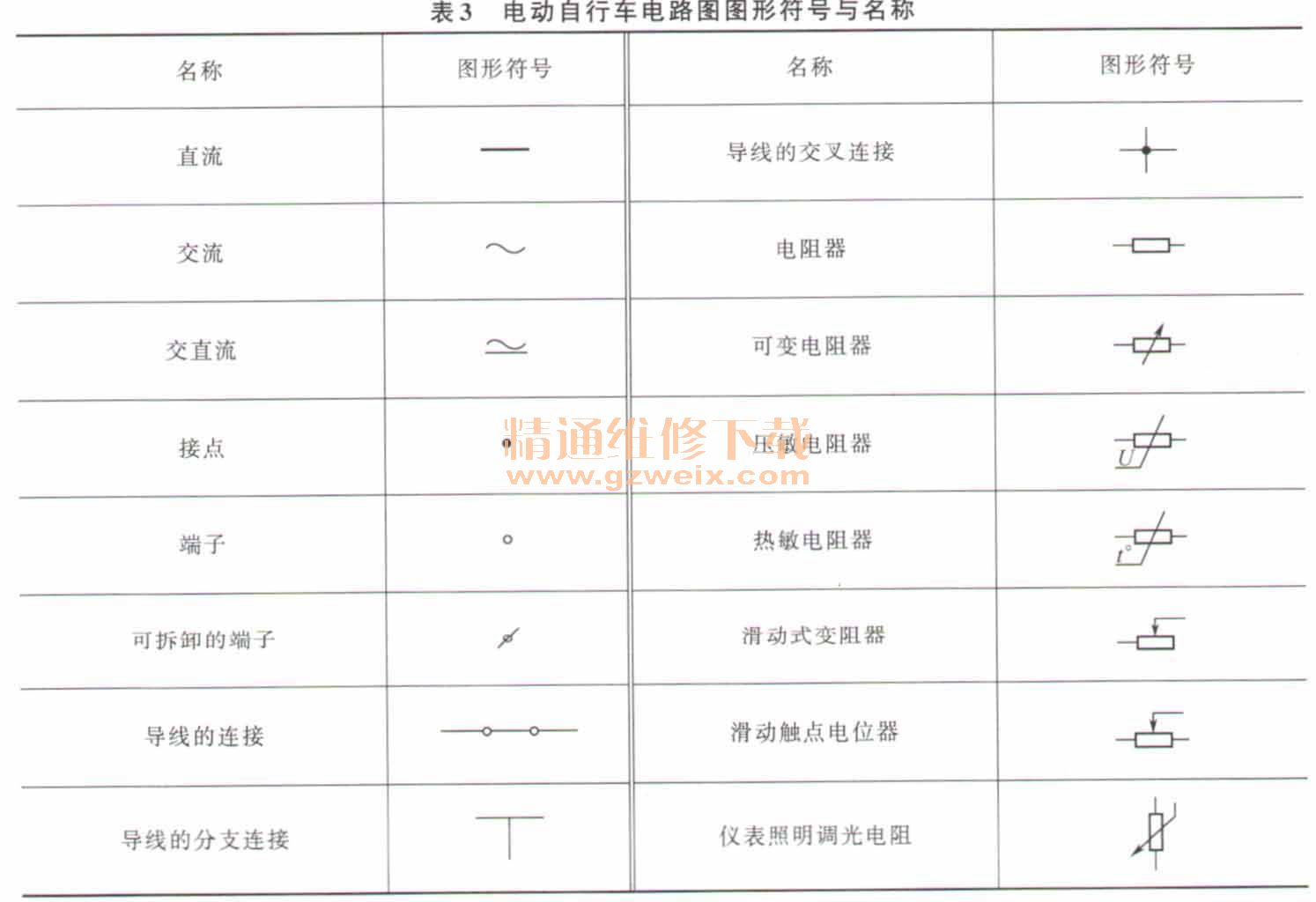

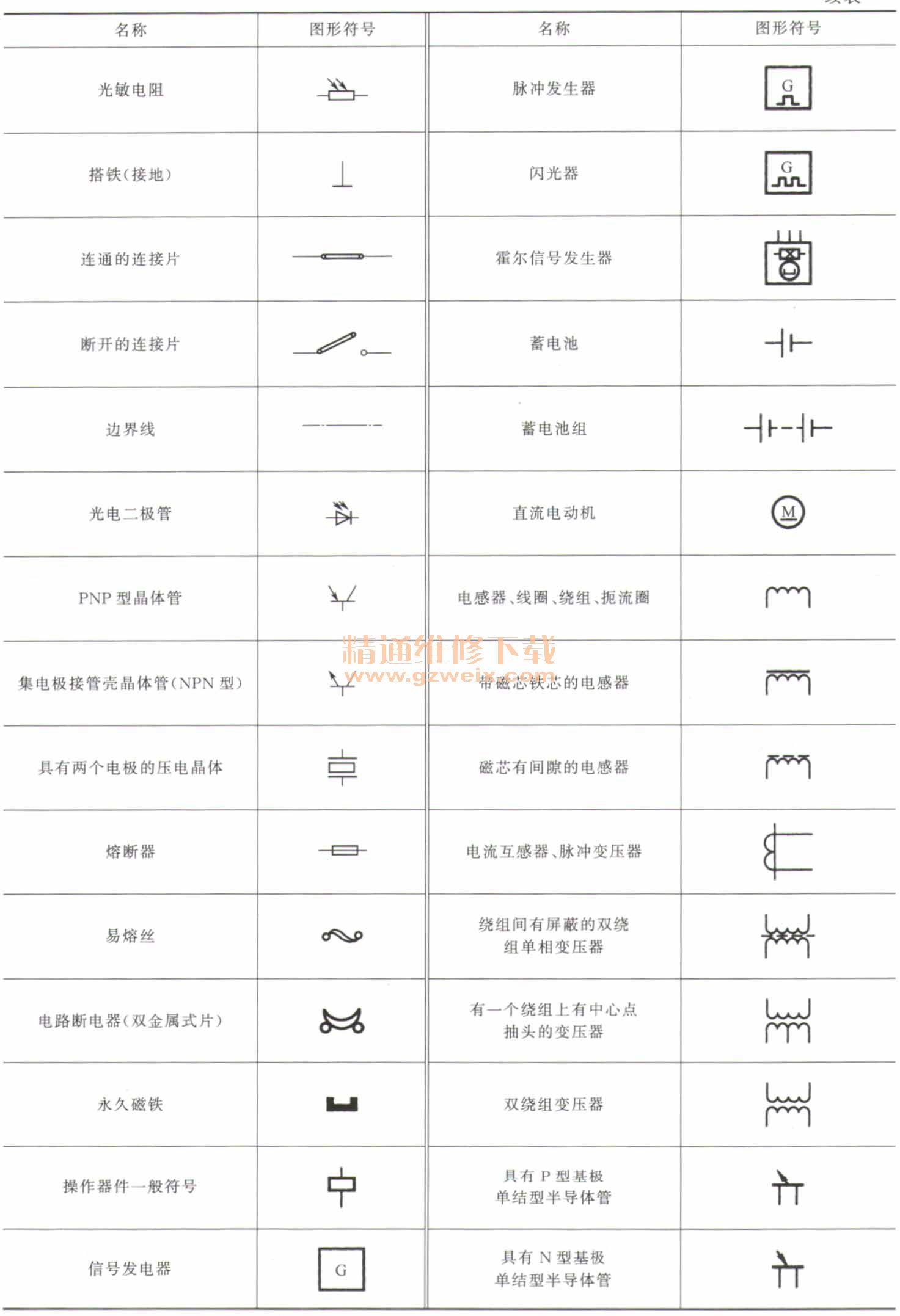

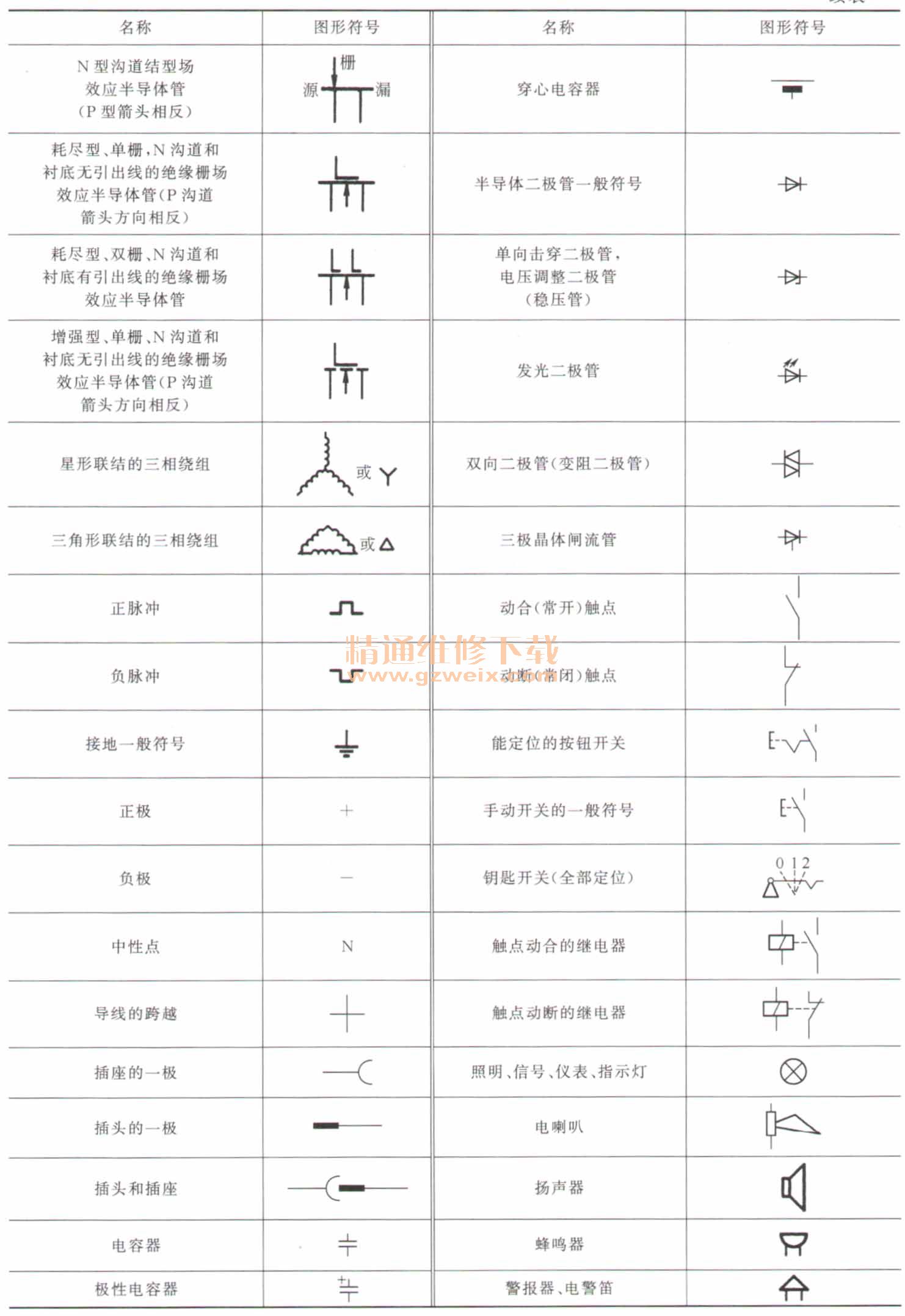

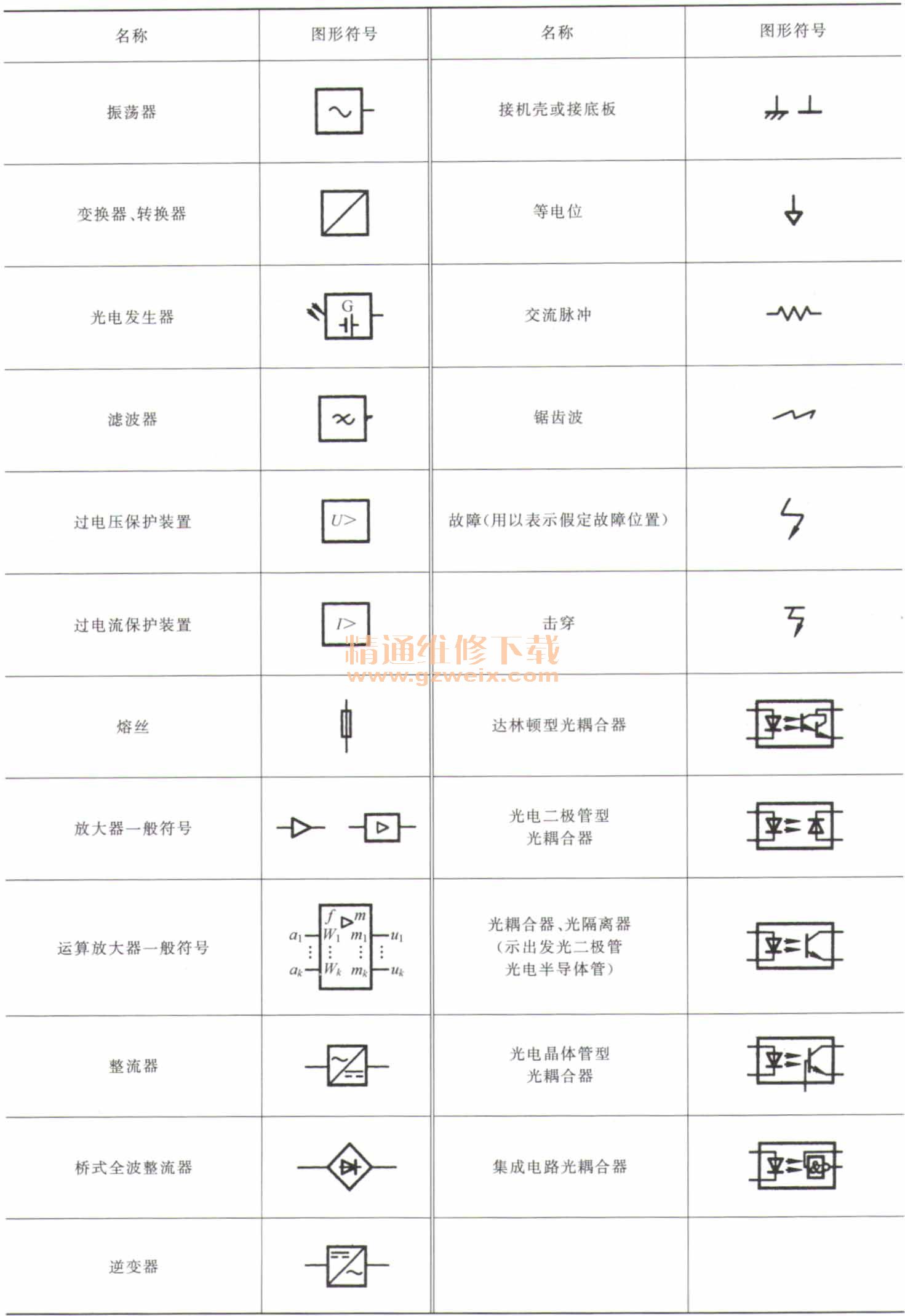

电动自行车电路图图形符号与名称见表3。
