创维6M23机芯彩电信号流程分析
来源:本站整理  作者:佚名  2010-09-23 09:42:41

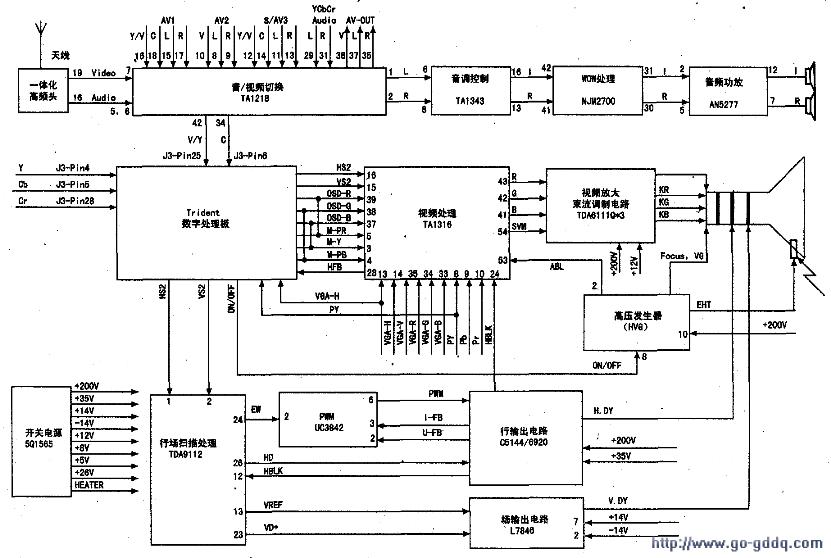

  创维6M23机芯彩电整机信号流程框图见附图。由附图可知,来自天线的TV射频信号经一体化高频头处理后,直接输出TV视频及音频信号。TV视频送入电子切换开关TA1218的⑦脚,TV音频送入TAl218的⑤、⑥脚。与此同时,来自AV板的AV、S端子、隔行YUV视频信号及所有音频信号由TA1218的⑧~18、29、31脚等输入。经电子切换后,音频信号由①、②脚输出送至TA1343音效处理的⑥、⑧脚,经内部音效处理后从13、16脚输出送入电子超重处理电路NJM2700的41、42脚,经WOW音效处理后由30、31脚输出,再经功率放大电路AN5277放大后由其⑦、12脚输出送至扬声器,从而完成此机芯的音频处理电路。

  视频信号由TA1218的42、43脚输出,与AV板送入的其他隔行YUV,信号直接送入DPTV-3D的183、186、196、197、207脚等引脚,经DPTV-3D进行隔行转逐行及其他处理后,由其27、28、29脚输出RGB信号,送入视频前置处理电路TA1316的③~⑤脚与来自AV板的VGA、逐行YUV等逐行高清信号进行切换及视频处理后,再由TA1316的41~43脚输出,送至视频处理放大器TDA6111Q进行最后的放大,从而完成视频电路的全部处理。

  行、场同步信号由DPTV-3D的34、35脚输出,直接送至行场小信号处理TDA9112的①、②脚,经处理后,分别由26脚输出行输出信号,23脚输出场输出信号,24脚输出枕形校正信号。经行、场扫描电路激励放大后,为偏转线圈提供正常的行、场偏转电流。

  综上所述,32T88HT(6M20/6M23)的信号流程与普通数字机芯电路基本相同,不同的是,该机芯的逐行信号没有送人数字处理核心DPTV-3D,而是直接送入后级的视频前置处理电路TA1316/TA1360内部,此电路也是该机芯故障率较多的电路部分。请大家注意。


  创维32T88HT(6M20/6M23)彩电主要集成电路见附表。

电路组成 主要援建名称(位号) 主要元件功能
电源扫描板 KAS5Q1565(IC801)

开关电源厚膜块

PQ05RD21(IC805,IC806)

 +5V稳压IC

TLP621(IC803)

光耦,作传输误差信号及冷热地隔离



误差放大器,作电源输出电压的反馈

SE140(Q821)

放大

JH4100F(RL802)

灯丝切换(待机时)

LA7846(IC301)

场块

UC3842(IC401)

脉宽调制器(行电压调整)

HVG(T501)

高压发生器

IRF640(Q414,Q415,Q419)

S校正电容切换电容

主板 TA1218(IC701)

音视频切换开关

Tuner

频率合成一体化高频头

AN5277/AN7585(IC601)

音频功率放大电路

TA1316AN(IC501)

YCbCr/YPbPr/RGB信号和同步处理IC

TDA9112(IC101)

IIC控制行场小信号处理电路

IC5207(74HC04)

VGA行场同步信号整形电路

数字板 DPTV-3D(U1)

Tridenr数字视频处理芯片

PD4811650(U2,U3)

SDRAM侦存储器(16Mbits×2)

74HC221(U21)

单稳态触发器

KS4504(U8)

CPU

27E040(U10)

程序存储器(外挂ROM)

24C64(U9)

EEPROM数据存储器

TLC2932(U16)

锁相环

音效CRT板 TA1343(IC1501)

音效处理电路

NJM2700(IC1502)

WOW高级音效处理

TDA611Q(IC901,IC902,IC903)

单通道视频放大器
