前面我们提到，刨维6M23机芯采用多行频自适应扫描技术，电路设计比较复杂，其行频高达45kHz。据实修经验，此机芯故障最易发点是在控制行管供电的脉冲控制电路，并且易出现开机就烧元件，一烧一大串的情况，这是大家检修此机芯较头痛的地方。下面重点介绍此部分电路的工作原理及检修要点。

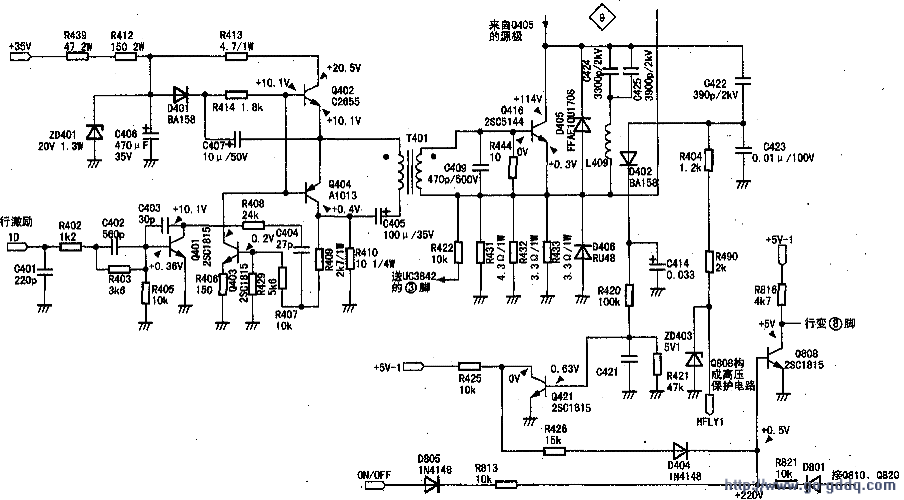

　　6M23机芯的行激励、行输出电路与常规的此类电路基本相同。只是增加了由Q403、R406、R409等组成的过流保护电路，目的是保护Q402、Q404两只行激励管不致于过流烧毁。

　　由于本机芯采用的是独立的高压发生器，为防止工作异常损坏彩管，增加了由Q421、Q808、Q810、Q820、D404等组成的过压保护电路，当各关键点工作异常时，可切断高压发生器，以防损坏彩管，电路见上图书。

　　大家知道，行供电一般直接来自电源的+B，为什么还要设置行管供电控制电路呢？这是因为此机芯采用行频自适应电路即变频机（普通高清常用的是统一行频电路），随着行频在45kHz、38kHz、32kHz、28kHz不断变化时，必将对行管的开关速度要求较高，采用的方法就是改变供电电压，从而保护行管使之正常工作。

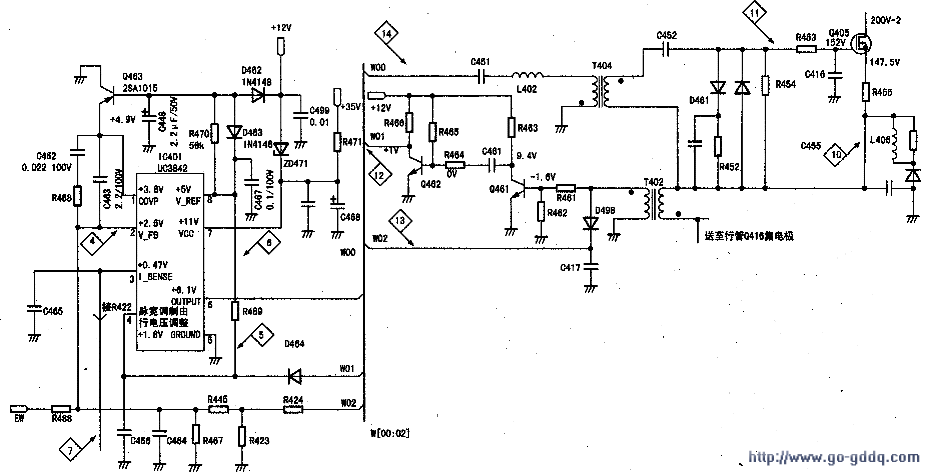

　　首先分析脉冲发生器UC3842及其相关电路（见下图），它的主要作用是根据行频的变化产生相对应的矩形脉冲波，作为Q405开关管的控制信号，从而为行管提供相符的供电电压。

　　UC3842⑥脚输出正常的控制脉冲经C451、T404、C452、R453等送至Q405的控制栅极，控制其开关的导通程度，从而实现对行管的供电电压的控制。

　　如果Q405的控制输出与行频不同步，就会导致行管工作异常甚至毁坏。因此，UC3842本身及②脚和④脚的正确输入、⑥脚输出及Q405正常输出是保障此电路正常工作的必备条件。同样，若出现故障，这也是根源所在。

　　工作过程：电路工作后，来自数字板的行同步信号，经行激励、行输出放大后，输出行逆程脉冲经T402感应到次级，分成两路，一路经D498、C417、R424、R445送到UC3842②脚；另一路经Q461、Q462放大后由射极输出经W01、D464、C466送入UC3842④脚，控制内部的振荡器，使之与外同步信号（即行频信号）同步，从⑥脚输出相对应的脉冲波，经T404耦合到Q405基极，控制Q405导通程度，调整输往行管相对应的200V-2供电电压，即改变了行管c极供电。

　　为了避免行频一旦偏移酿成大错的情况。该机设置了两路保护电路，一路来自行输出电路输出的脉冲信号，行脉冲信号经T402、D498、C417、W02、R424、R423、R445、R467、C464与来自数字板的EW枕校信号汇合后送入UC3842的②脚，EW信号包含行幅调整、枕形校正、梯形校正、S校正、边角校正等信息，它们通过内部的误差比较器等电路控制输出的脉宽波形，达到各种几何失真校正的目的。

　　另一路从行管的e极（R431／R432／K433）取样来检测行电流，通过R422反馈给UC3842③脚。若行电流过大，会通过该脚控制内部的振荡器停止振荡，保护行管不致于过流损坏。

　　综上所述，UC3842的②脚和④脚对行扫描和图像几何校正是否正常都有影响，尤其④脚是决定⑥脚脉冲输出的重要指标。除此之外，①脚为电源异常保护控制端，⑧脚提供内部比较器基准电压。
