四、末级视放电路分析
　　

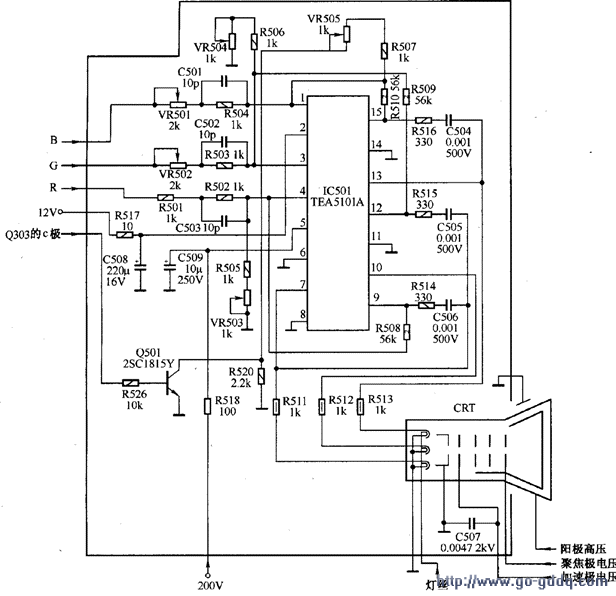

　　末级视放电路以IC501（TEA5101A）为核心构成，电路如下图所示。

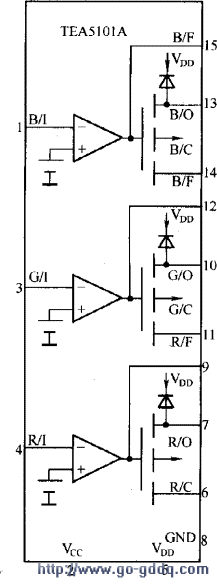

　　TEA5101A内部电路框图如右图所示，引脚功能如下表所示。

　　1.视频放大电路
　　
　　TEA5101A有三路相同的、独立的放大电路，用来放大三基色信号。每路基色放大电路的前置放大器是单端输入单端输出的差分放大器，输出级是由P沟道增强型MOS场效应管组成的共源放大器，它的前置放大器由12V电源供电，输出级由200V电源供电。输出电压的动态范围可达150V，3dB带宽为8MHz，内部还有飞弧保护电路。

　　从TDA8219的（17）、（18）、（19）脚输出红（R）、绿（G）、蓝（B）基色信号，分别通过R501、R502、VR502、R503、VR501、R504送到TEA5101A的（4）、（3）、（1）脚，即前置差分放大器的输入脚。经TEA5101A内视频放大电路放大，R、G、B三基色信号分别从PMOS输出级的漏极，即TEA5101A的（7）、（10）、（13）脚输出，分别经R511、R512、R513送至显像管三个阴极，通过调制三个阴极电流，使屏幕上显示彩色画面。

　　2.白平衡调整电路
　　
　　为了正确重现彩色图像，由TEA5101A组成的视频放人电路设有暗平衡与亮平衡调节电路，统称为白平衡调节电路。

　　暗平衡调整是通过调整视频放大器直流工作点的方法来实现的。TEA5101A组成的R、G、B三个基色放大电路中分别接有暗平衡调整电位器VR503、VR504、VR505 0例如，调整VR505就可以调整蓝基色视放差分输入级的直流工作点，因为TEA5101A中全部是直接耦合放大器，所以PMOS输出级（13）脚的直流电位也随之改变，（13）脚的直流电位通过电阻R513加到蓝阴极，使蓝阴极与栅极之间的电压等于蓝阴极电流的截止电压。同样，调整VR503、VR504，可以使得红、绿阴极与栅极之间的电压分别等于红、绿阴极电流的截止电压，从而完成暗平衡的调整。

　　亮平衡调整的实质是分别调整基色放大器的交流增益，来改变其输出基色信号的幅度，使得显像管三个阴极上的基色信号幅度有适当的比例。显然，要调整三个输出基色信号幅度的比例，只需要调整两个基色放大器的交流增益。通常情况卜，固定红基色放大器交流增益，调整蓝、绿基色放人器的交流增益。 TEA5101A基色放大电路中分别接有两个亮平衡调整电位器VR501与VR502，用来调整蓝基色与绿基色放大电路的交流增益。以蓝基色放大电路为例，从TEA5101A中的差分放大器输出端（15）脚到差分放大器的输入端（1）脚之间接有反馈电阻R510，与（1）脚外接电阻、电容构成电压并联负反馈电路，通过调整亮平衡电位器VR501.

　　可以改变反馈系数，从而改变蓝基色放大电路的交流增益。调整VR502改变绿基色放大电路交流增益的原理与蓝基色放大电路完全相同。调整VR501对放大器的直流上作点也有影响，而调整VR505不仅可以改变放大器的直流工作点，而且对放大器的交流增益也有影响，因此暗平衡与亮平衡必须反复调整。

　　电容C501、C502、C503为三个基色放大电路的高频补偿电容，当频率升高时，其容抗降低，使反馈系数减小，视放高频端带宽扩展。电容C504、C505、C506为消振电容。电阻R513、R512、R511的作用是防止显像管跳火时使TEA5101A损坏。在TEA5101A的（13）、（10）、（7）脚内分别接有保护二极管，正常工作时二极管截止，如果显像管内部跳火使（13）、（10）、（7）脚电压超过200V时，二极管导通，使PMOS输出级的漏极电压被钳位在200V，防I卜TEA5101A损坏。

　　3.蓝屏控制电路
　　
　　Q501为无信号蓝屏控制管（受控于Q303集电极输出的信号），有信号时，Q501因基极为高电平而导通，VR505通过Q501的c-e结接地，末级视放电路正常工作；无信号时，Q501因基极为低电平而截止，VR505通过R520接地，使TEA5101A的（1）脚电压升高，（13）脚输出的电压降低，显像管显示蓝屏。
