1.色度信号处理电路

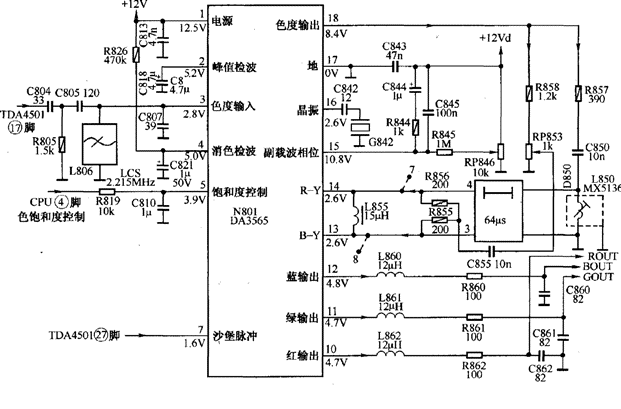

色度信号处理电路如下图所示。
由TDA4501的(17)脚输入的视频信号,除输往亮度电路外,还经C804、C805、R805、L806、C807由TDA3565的(3)脚进入色度放大器,经集成电路内的ACC放大电路和饱和度控制后由(18)脚输出。峰值检波和消色检波的电压反映在(2)脚和(4)脚。(5)脚为色饱和度控制端,控制电压来自CPU的(4)脚。(18)脚输出的色度信号将分为两路:一路为需延迟的信号经R857、C850、D850(1行延迟线)输出,L850为相位调节电感,1行延时线输出的信号加在R855、R856串联电阻上:另一路作直通信号经R858、RP853电位器,调取适当幅度经C855送到R855、R856中心,使直通信号与延迟信号在加减电路中分离成含R-Y色差的V信号和含B-Y色差的U信号,由(14)脚和(13)脚输入两同步解调器,在适当基准副载波的控制下,解调出R-Y和B-Y两个色差信号,并进一步解调出G-Y色差信号。三个色差信号在电路块内去三基色矩阵电路,在亮度信号作用下解调出三基色信号,并进一步在输出消隐电路中,由(7)脚送来沙堡脉冲进行行场消隐处理,最后分别由(10)、(11)、(12)脚输出红、绿、蓝三基色信号,去末级视放电路。
色度信号同步解调所需的基准副载波由(16)脚内电路和外接的晶体G842、C842产生8.86MHz载波。(15)脚内电路与外电路R844、R845、RP846、C843、C844、C845组成锁相环路,通过RP846可调节载波频率。控制相位的色同步信号由(7)脚的沙堡脉冲中分离产生。
8.86MHz的载波经二分频后送至B-Y解调器,经PAL开关及移相的载波送至R-Y解调器,完成同步检波。
2.色度信号处理电路维修精要
色度信号处理电路的常见故障是无彩色,下面对这一故障作重点分析。
重点提示 TDA3565的(5)脚色饱和度控制电压来自遥控电路,但在TDA3565内部受消色电路控制。消色电路就是通过控制色饱和度控制电压来关闭色度通道的,色饱和度控制电压为2-4V,消色电路动作时降为0.4Vo TDA3565的(18)脚输出色度信号,有信号、无信号时,此脚电压均在8.4V左右。(18)脚与(13)、(14)脚之间外接梳状滤波器,分离出U、V信号,分别由(13)和(14)脚输入,在内电路除直接送到B-Y和R-Y解调器之外,还送到色同步分离电路,进而控制消色检波电路和色饱和度控制级工作,构成一个闭合回路。回路中任一环节中断,或者U、V信号没有分离,都会使色度放大电路关闭,导致(28)脚无色度信号输出。可见,这一点不同于其他机心的解码电路,其他机心的解码电路(如TA7698的解码电路)是先分离色同步信号,后分离U、V信号,当解码电路的梳状滤波器的直通或延迟支路有一路故障时,表现为色爬行,不会像飞利浦TDA两片机心那样产生无彩色故障。这是飞利浦TDA两片机的特点之一。因此,维修人员在维修飞利浦机心无彩色故障时,一定不要忽视对梳状滤波器电路的检查。
产生无彩色故障的常见原因有以下几点:
(1)TDA3565的(3)脚没有输入色度信号。
(2)TDA3565的(5)脚色饱和度控制电路故障,使(5)脚电压调不高,引起色度放大电路不工作。
(3)TDA3565的(18)、(13)、(14)脚外接梳状滤波器元件故障,影响色同步分离电路工作,引起消色。
(4)TDA3565的(15)、(16)脚外接元件故障,使色副载波电路、APC鉴相器不正常,引起消色。
(5)TDA3565集成块损坏。
方法与技巧在测量TDA3565各脚静态电压正常时,插上天线,接收电视台信号。将色饱和度调足,并在TDA3565的电源(1)脚和消色检波(4)脚之间并接一个200kΩ电阻,强行打开色通道。此时检查(4)、(5)脚电压。若(4)脚电压不能上升为3V以上,应换TDA3565;若(5)脚电压不能在2V以上调整,外接元件无故障时,需换TDA3565。
在以上检查的基础上,观看屏幕图像,如无色(包括无色横道),则检查③脚色信号输入及(16)脚晶振电路;如有色(包括有色横道),则检查(15)脚APC电路和(18)、(13)、(14)脚色信号直通、延迟电路,以及(16)脚晶振电路。若以上电路无故障,则换TDA3565。
重点提示 飞利浦机心彩色电视机中沙堡脉冲幅度的大小能反映视频信号的强弱,可作为色度自动增益控制信号,其原理与ACC电路完全一样。在TDA3565内部,ACC检波电路输入的信号不是色同步信号,而是沙堡脉冲。当TDA3565的(2)脚外接元件C818或(4)脚外接消色检波电容器C821不良时,都会影响沙堡脉冲处理电路,造成黑电平钳位失控,最终表现为黑屏,而不是无彩色,这又是飞利浦TDA两片机心的特点之一o其他机心彩色电视机在这种情况下仅表现为彩色的有无和浓淡异常而已。
