牡丹44C1彩电伴音电路分析
来源:本站整理  作者:佚名  2011-01-05 17:30:46

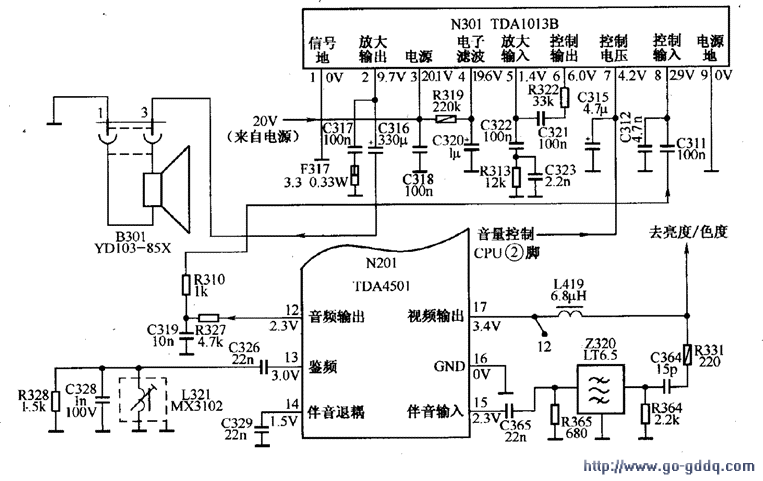

    伴音电路如图所示。

  1.伴音解调电路

  由TDA4501的(15)脚送入的第二伴音中频信号,在集成电路中首先进行限幅放大(伴音中放),然后进行鉴频,伴音鉴频器采用了双差分同步电路,因此具有S曲线特性好、调整方便等优点。该鉴频器通过(13)脚外接选频回路。L321为鉴频线圈,当6.5MHz伴音中频信号输入时,TDA4501的(13)脚LC移相网络与TDA4501内部伴音鉴频器共同作用,解调出音频信号,在TDA4501内部直接送到音量控制电路。

  重点提示

  音量控制电路的控制功能主要通过TDA4501的(11)脚来实现。(11)脚可通过CPU输出的调宽脉冲(或外接电位器)进行控制。然而,当给(11)脚提供9.OmA的电流时,(11)脚则作为行振荡的启动脚,此时音量控制电路输出的是固定的音频信号,同时发出驱动信号给行振荡级,使行振荡保持正常工作。该机则是利用了(11)脚的行触发功能,而未利用(11)脚的音量控制功能,音量控制和无信号静噪是通过中央微处理器PCA84C640控制音频功放TDA1013B的(7)脚来实现的。

  经音量控制电路和音频前置放大电路处理后的音频信号从TDA4501的(12)脚输出,送往音频功放电路。

  TDA4501的(14)脚外接电容C329为伴音去加重电容,主要用来衰减经过提升的音频信号中的高音频成分并滤除鉴频过程中产生的伴音中频的高次谐波,使音频信号经内部处理后可保证音量电路直流工作状态的平衡。

  2.音频功放电路分析

  伴音功放TDA1013B是飞利浦公司生产的带直流音量控制的4W音频功放集成电路,具有电子音量控制(ATT)、消音控制(MUTE)和伴音功放的功能。 TDA1013B引脚功能和实测数据如下表所示。

脚号 功能 工作电压(V) 脚号 功能 工作电压(V)
1 接地 0 6 外接耦合电容 6
2 功率输出端 9.7 7 直流音量控制端 4.2
3 电源 20 8 受控单无输入端 2.9
4 偏置电压滤波端 19.6 9 受控单无接地端 0
5 外接耦合电容 1.4

  TDA4501的(12)脚输出的音频信号输入到TDA1013B的(8)脚,音频信号在内部作进一步的放人,然后由TDA1013B的(2)脚输出,再经C316送至喇叭B301发音。

  TDA1013B的(7)脚为音量控制端,由CPU的(2)脚进行控制,电压越高,增益越大,伴音功率输出也越大,反之亦然。

  3.伴音电路维修精要

  飞利浦两片机的伴音系统比较简单,TDA4501是一个集多种电路于一体的集成电路,如果TDA4501损坏会失去视频信号和行场扫描信号。当图像正常时,一般表明TDA4501是正常的。如果无伴音,则故障多出于TDA1013B部分,TDA1013B的检查比较方便,一般情况下,如果(3)脚的20V电源正常,(8)脚有信号输入,而(2)脚无伴音音频信号输出则属TDA1013B损坏。另外还应注意扬声器的引线。

  如果声音小或噪声大,一般为伴音鉴频线圈L32.1失谐,使6.5MHz伴音信号不在鉴频曲线(S曲线)的中点,而是偏高或偏低,致使伴音信号不能正常解调所致。
