1.亮度信号处理电路分析
　　

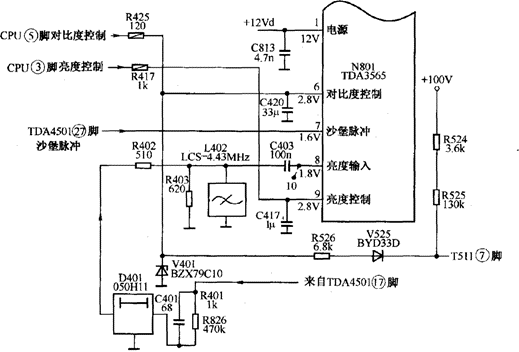

　　亮度信号处理电路如下图所示。

　　（1）亮度信号处理工作过程
　　
　　由TDA4501的（17）脚输出的视频信号经2431（6.5MHz陷波器）一路去色度通道；另一路经R826、C401、D401亮度延时线、R402和4.43MHz陷波器L402滤除色度信号后，由C403送入TDA3565的（8）脚，进入内部亮度通道。 TDA3565的（6）脚是对比度控制端，用来控制亮度信号放大器的增益。控制电压由CPU的（5）脚调控，（9）脚为亮度控制端，由CPU的（9）脚控制。受控制的亮度信号在电路块内送基色矩阵电路，与色差信号矩阵产牛三基色信号。

　　（2）自动对比度控制电路
　　
　　该机设有自动对比度控制电路，当屏幕亮度在正常范围内时，阳极电流较小，V525负端的电压较高，V525截止，自动对比度控制电路不起作用：当屏幕过亮时，阳极电流也较大，使R524、R525的两端电压增大，导致V525负端电压下降，从而使V525导通，使TDA3565的（6）脚电压下降，经内部电路调节，使图像的对比度下降，限制了阳极电流的上升，使屏幕对比度保持在一定范围内。

　　2.亮度信号处理电路维修精要
　　
　　亮度信号处理电路出现故障一般会造成黑屏，下面简要对这一故障进行分析。

　　提示与引导 TDA3565的（10）、（11）、（12）脚三个输出端的直流电平直接影响显像管的亮度。为了防止电平位移，在内电路大量设置了黑电平钳位电路，任何一个与钳位电路有关的电路故障，都会引起三个输出端输出黑电平。所以，亮度通道引起黑屏的原因较多，除TDA3565本身损坏以外，还有以下原因：

　　（1）彩色画影，只有关闭色饱和度才会无光，本机则不然，只要色度通道有色度信号输入，而亮度通道无任何信号输入时便会黑屏（有字符）。

　　其原因需从末级视放电路的输入和输出说起。三个末级视放管的基极输入来自TDA3565的（10）、（11）、（12）脚的三个基色信号，同时基极偏置电压也由这三个脚提供。有光栅时，其直流偏置电压为3～4V，集电极电压为120～150V。显像管的三个阴极电位与该集电极电位近似相等，这个电压的变化将引起屏幕亮度变化。 TDA3565的三个输出端为黑电平时，其直流电位低于2.5V，这时最像管的三个阴极电位便高于155V，使束电流截止。因此TDA3565的（8）脚无任何信号输入时会引起黑屏。

　　（2）如果TDA3565（6）脚（对比度控制）或者（9）脚（亮度控制）的输入电路有故障，使控制电压降到0V时，则亮度通道完全截止，同没有任何信号输入一样而输出黑电平。

　　（3）TDA3565的（7）脚外接电路故障，没有输入堡垒脉冲会引起无光，原因如前述。还需指出的是，如果堡垒脉冲被削顶而使峰值幅度不足，也同样将影响黑电平钳位而导致黑屏故障。

　　（4）TDA3565的（1）脚为12V电源，若此电压过低或为OV，则三个输出脚（10）、（11）、（12）脚电压均为黑电平。故障元件主要是C813等。
