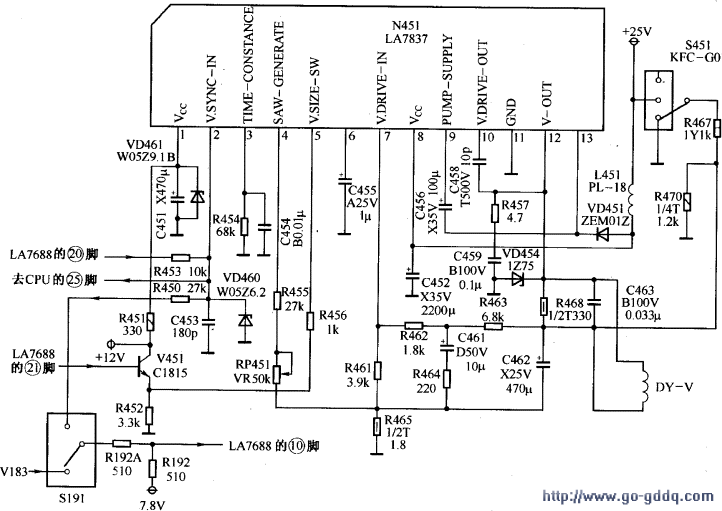

场扫描电路如下图所示。

　　1.场扫描脉冲形成电路
　　
　　由行振荡产生的503kHz信号经1/16分频得到的2倍行频信号2fH进入场分频电路，被1/625分频或1/25分频，以获得50Hz或60Hz的场频脉冲。经同步分离电路分离出场同步信号作为场分频电路的同步开关信号，控制场频脉冲使其同步。场频脉冲经缓冲放大器放大后从LA7688的（20）脚输出。

    　2.场扫描输出电路
　　

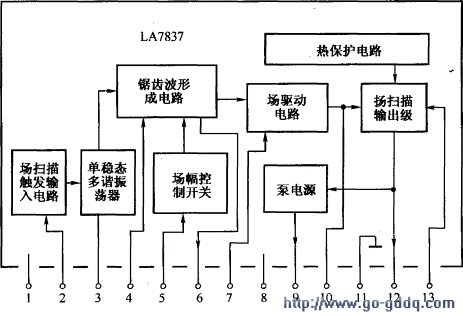

　　场锯齿波形成和场输出由LA7837完成。 LA7837是一种性能优良的场输出电路，包揽了场锯齿波形成、场激励、场输出、场反馈功能。它本身没有场振荡电路，和LA7680内部的场振荡电路也完全没有信号的反馈过程，这样就使得场振荡和场输出电路完全分开，电路调整简单，工作可靠性提高。另外，LA7837还内含PAL/NTSC制式所需的50Hz/60Hz自动转换及垂直振幅恒定电路、泵电源电路及场输出热保护电路。LA7837内部电路框图如下图所示，引脚功能及实测数据如下表所示。

　　LA7688的（20）脚输出的50Hz或60Hz场扫描激励脉冲信号经R453加到LA7837的（2）脚，在LA7837内，（2）脚输入的场频脉冲信号去触发内部的单稳态振荡电路，从而产生锯齿波形成电路的控制脉冲。LA7837的（3）脚外接C454、R454，用以决定其振荡的时间常数。在单稳脉冲控制下，LA7837内恒流源经（6）脚输出，给（6）脚外接锯齿波形成电容C455进行恒流充电，产生场频锯齿波，经场输出级进行功率放大后从（12）脚输出线性锯齿波电压去激励场偏转线圈，产生水平方向磁场，使电子束作垂直方向偏转，完成垂直方向扫描任务。 LA7837（9）脚外接的电容C456和二极管VD451构成泵电源将25V电压提升至约50V，经（13）脚送至场输出级，作为逆程期间的高压供电。VD454稳压二极管为场逆程脉冲限幅管，使场逆程脉冲最高不能超过75V，起保护作用。

　　电路中，R461、R462、R463、R464、C461组成线性校正电路，保证场扫描有良好的线性，不致引起图像被拉长或被压缩等线性失真现象。场扫描输出耦合电容C462上积分产生的抛物波，经R463、C461、R464再积分后在C461上形成的“S”校正波形，经R464、 R462、R461分压后，加到LA7837的（7）脚反馈输入端，完成“S”校正作用，校正量大小基本上决定于C461、R464积分时间常数及R463和R462的分压比。因此，调整R464、R462、R463等可调整场扫描线性，必要时也可调整C461、C462以改善场扫描线性。

　　LA7837（10）脚外接的元件C458与R457、C459为高频消振元件，用于防止高频自激振荡；R451、C451为（1）脚电源的去耦滤波器；S451为场中心调整拨动开关。

　　另外，LA7837的（2）脚经R450、维修开关S191、R192、R192A与7.8V电源端相连（在维修工作状态时），由于R450、R192、R192A的分压作用，使加到（2）脚的触发脉冲幅度减小，致使场输入触发器电路不工作，故LA7837停止工作，产生水平一条亮线，以供维修状态调暗平衡用。

　　3.50Hz/60Hz识别电路
　　
　　为了保证50Hz和60Hz场频切换工作时，场幅不变，即在50Hz场频调好场幅后，切换到60Hz场频工作时也能满幅，LA7837内设有场幅控制开关电路o LA7837内场幅开关电路在（5）脚输入电压控制下工作，即受LA7688的（21）脚输出的50Hz/60Hz识别电压控制。

　　当（5）脚电压为0V时，LA7837工作在50Hz场频状态，（6）脚充电电流为75μA，锯齿波电压为1.5V；当（5）脚输入电压为高电平（>3V）时，LA7837工作在60Hz场频状态，（6）脚充电电流为90μA，比50Hz时增加20%，锯齿波幅度仍为1.5V。因此，起到场频切换时而使场幅保持不变的作用。

　　背景知识  场扫描频率在标准PAL制下是50Hz，行频是15625Hz，也就是说每场有312.5条行扫描线，也就有312.5个行同步信号。在NTSC制下场频是60Hz，行频是15750Hz，每场有262.5条扫描线，对应262.5个行同步信号。如果在PAL制式下显示NTSC图像节目，由于其每场的扫描线少一些，因而场幅会变小。

　　只有自动识别出场频，再利用识别结果控制场扫描锯齿波的幅度，才能达到场幅稳定的结果。

　　根据上面提到的数据可以看出，只要计算出一场图像信号有多少个行同步信号就可判断出场频，LA7688就是通过计算相邻两个场同步信号之间即一场有多个行同步脉冲判断出场频的。

　　当一场计数值在225～288.5之间时，判断为60Hz，当一场计数值为288.5～357之间时，判断为50Hz。识别信号以电压的形式从LA7688的（21）脚输出，高电平时表示为60Hz，低电平时表示为50Hz。
