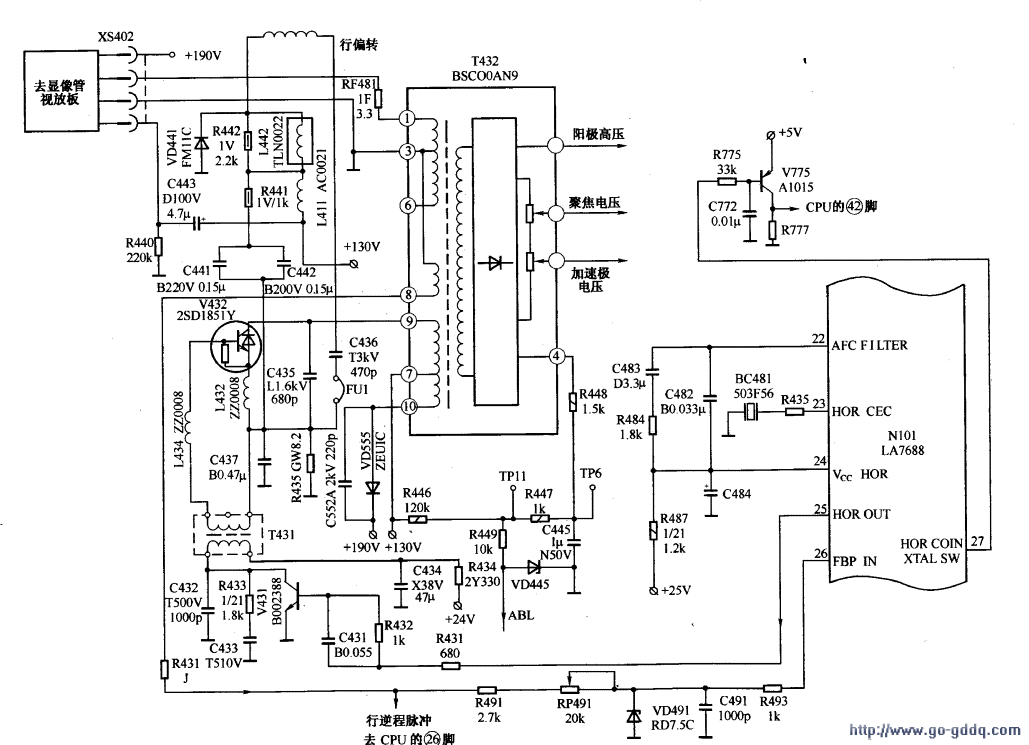

行扫描电路如图所示。
　　
　　1.行场同步分离电路
　　
　　行场同步分离电路集成在LA7688内部，带有复合同步信号的亮度信号进入同步分离电路，采用频率分离法（用微分电路取出行同步信号，用积分电路分离出场同步信号，抑制掉行同步信号）分离出行场同步脉冲信号。

　　2.行振荡器与分频器
　　
　　LA7688内的行振荡器是一个压控振荡器（VCO），当（24）脚行起振电源端有7.OV电压时，压控振荡器以32倍行频（ 503kHz）的频率振荡，（23）脚外接陶瓷谐振器BC481（503kHz）。

　　分频电路的作用是将行振荡器送来的503kHz振荡信号先进行1/16分频，得到2倍行频（31250Hz或31468Hz），这样便于场分频，保证隔行扫描的准确性，然后再进行1/2分频得到行频15625Hz或15734Hz。

　　3.双AFC电路
　　
　　LA7688采用双AFC（AFC1、AFC2）同步电路来完成行同步和行相位调整。经同步分离电路分离出来的行同步信号分别加到AFC1环路。在AFC1环路中，行同步信号与分频后得到的行频信号在相位比较器中进行比相，产生与两信号相位差成正比的误差电压，经LA7688的（23）脚外接的C483、C482、R484组成的AFC环路低通滤波器积分；平滑成误差直流电压，用于控制VCO振荡频率，当AFC1环路锁定后，所产生的行频信号与行同步信号严格地同步。

　　完成同步后的行频信号加到AFC2环路，行频信号与行逆程脉冲进行相位比较，产生与两信号相位差成正比的控制电压，用于控制移相器电路的相移。行逆程脉冲从行输出变压器T432的（8）脚输出，经R491、行中心调整电位器RP491、R493后加到LA7688的（26）脚。调节RP491可调整LA7688的（26）脚输入脉冲的相位，即相当于调整行激励输出脉冲的相位，也就调整了图像在屏幕上水平方向的位置，起到行中心调整的作用。由AFC2处理后的行频信号，经行激励输出电路处理后，从LA7688的（25）脚输出行激励脉冲信号。

　　重点提示  完成同步后的行频信号还有一路加到行一致性检测电路（符合门电路）；行频信号和行同步信号在行一致检测电路中进行“与”运算，当两者同时为高电平时，LA7688的符合门输出端（27）脚为高电平，说明行振荡与行同步信号同步。当行频信号与行同步信号不一致即不同步时，（27）脚输出低电平。LA7688的（27）脚输出的行一致性检测信号经R775加到V775的基极，从V775集电极输出后加到CPU的（42）脚。

　　当同步时，LA7688的（27）脚输出高电平，V775截止，CPU的（42）脚为低电平；当行不同步或无信号时，LA7688的（27）脚输出低电平，V775饱和导通，CPU的（42）脚为高电平。在长虹R2111A型机中，CPU的（42）脚输入电平的高低，作为微处理器判断有无AV输入视频信号的依据，以实现AV信号蓝背景显示和无信号1 0分钟左右自动关机控制，这一点和其他彩色电视机是不同的。

　　另外，行一致检测信号在LA7688内部还可以作为4.43MHz或3.58MHz晶振的自动切换信号。

　　4.行激励电路
　　
　　LA7688的（25）脚输出的行激励脉冲，经R431及R432、C431并联电路加到行激励管V431的基极，V431是个以变压器T431为负载的开关功率放大器。当V431基极激励脉冲信号幅度大于V431导通电压时，V431饱和导通，集电极为低电平；当V431基极激励脉冲信号幅度小于V431导通电压时，V431截止，集电极为高电平，即相当于V431把基极输入的行激励脉冲进行倒相功率放大后，由变压器T431耦合将行激励脉冲信号加到行输出管的基极，激励行输出管V432工作。 T431行激励变压器的作用是一方面作为V431的集电极负载，另一方面起阻抗变换和电流、电压变换的作用。借助T431的变换特性，将初级的高电压、低电流脉冲信号变换成次级的低电压、大电流的激励信号，用于激励V432工作。 V431集电极接的R433.C433串联电路及C432的作用是消尖峰电压电路，防止V431截止期间，V431集电极上产生很高的反峰电压将V431击穿，从而起到保护作用。

　　5.行输出电路
　　
　　行输出管V432在行激励脉冲激励下工作。行输出电路采用反相激励方式，即行激励管V431饱和导通时，行输出管V432截止；行激励管V431截止时，行输出管V432饱和导通。

　　借助于行输出管V432及阻尼二极管的开关作用，在行偏转线圈内流过线性变化的行偏转电流，产生垂直变化的磁场，使电子束作水平偏转，产生行扫描作用。

　　电路中，L442是行幅调整电感线圈，可适当调整行幅的大小，保证图像水平方向的重现率；L441为行线性电感，利用其磁饱和特性，可补偿因电阻分量引起的行扫描线性失真；R441、R422为并联接在L441、L442两端的阻尼电阻，防止L441、L442与分布电容产生寄生振荡，影响光栅；C441、C442为S校正电容，补偿因显像管结构在屏幕边缘附近产生的延伸性扫描失真，C435、C436为逆程电容，与偏转线圈电感、分布电容一起决定行扫描的逆程时间长短，适当改变C435、C436的容量大小可调整高压及行幅。

　　行扫描逆程期间，在行输出管V432集电极上产生的幅度约等于8～10倍B+ （130V）电压的高压脉冲，经行输出变压器T432升压整流、滤波产生的约25kV高压，作为显像管的第二阳极高压；产生的lOkV左右高压，经分压获得显像管所需的聚集电压和帘栅电压。行输出变压器T432的（1）脚为显像管提供6.3V灯丝电压；T432的（8）脚输出幅度约为100V的脉冲，经R491、RP491、VD491限幅钳位为7.5V后由R493加到LA7688的（26）脚，作为AFC2环路的比较脉冲电压；T432的（10）脚提供的脉冲电压，经VD555、C552A后得到的直流电压与130V的B+电压相加，为末级视放V611、 V612、 V613提供190V工作直流电压。
