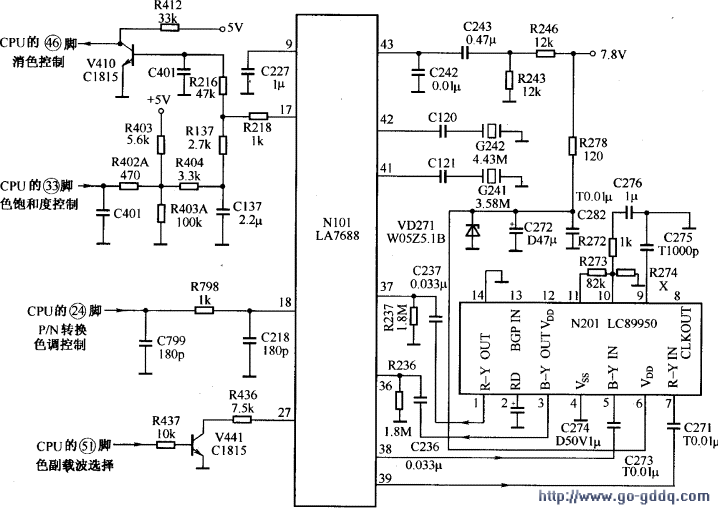

该机彩色解码电路极为简单,外围引脚、电路非常少,并且放弃了惯用的玻璃延迟线组成的梳状滤波器PAL-D彩色解码电路方式,改用PAL-S彩色解码方式。色度信号处理电路如下图所示。
背景知识 PAL-D和PAL-S解码过程的区别LA7688单片机心彩色电视机采用了新型的PAL-S彩色解码方式,这种方式和我们以前熟知的PAL -D解码方式大不相同。两种方式相比,主要差别在于把色度信号解调为色差信号的过程。

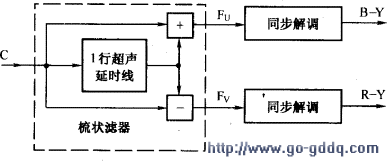

PAL-D方式先用梳状滤波器(超声延时线等组成)把色度信号分解为两个色度载波分量,再经同步解调得到两个色差信号,属于“先延迟再解调”方式,解码过程如右图所示。

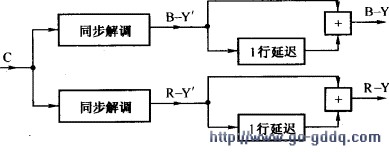

PAL-S方式则直接把彩色信号进行同步解调,获得两个色差信号,然后再对两个色差信号分别进行延迟运算,和NTSC制式下的彩色解码过程很相似,属于“先解调后延迟”,解码过程如左图所示。
两种解码方式相比较,PAL-D解码电路实现集成化非常困难,而PAL-S解码方式则容易实现集成化,大大简化了电路。另外,TDA8361/8362、TB1238、LA76810等集成电路组成的彩色电视机,也采用了新型的PAL-S彩色解码方式。
LA7688内集成有PAL/NTSC制色度信号解调电路、4.43MHz/3.58MHz色副载波恢复电路、加法电路、G-Y恢复矩阵电路及R、 G、B矩阵电路等色度信号处理必需的电路。 LA7688与LC89950的1行集成基带延迟线配合使用,可组成免调式PAL/NTSC制解码电路,省去了普通彩色电视机中解码电路的烦琐调整、保证了电视机解码的准确性和一致性。
LC89950为CCD1行集成色度延迟线,延迟时间为64μs,在PAL解码时LC89950完全等同于普通的1行玻璃超声延迟线的作用oLC89950引脚功能及实测数据如下表所示。
脚号 | 功能 | 直流电压(V) | 脚号 | 功能 | 直流电压(V) |
l | R-Y色差信号输出 | 1.6 | 8 | 4MHz时钟输入 | 0 |
2 | 升压回路输出 | 9.4 | 9 | 滤波端 | 2.8 |
3 | B-Y信号输出 | 1.8 | 10 | 压控振荡输入 | 1.9 |
4 | 地 | 0 | 11 | 相位控制输出 | 1.9 |
5 | B-Y信号输入 | 2.5 | 12 | 电源 | 5.2 |
6 | 电源 | 5.2 | 13 | 选通脉冲输入 | 1.1 |
7 | R-Y色差信号输入 | 2.5 | 14 | 接地 | O |
1.彩色制式控制及处理电路
当彩色制式自动识别结果为PAL制或4.43MHz副载波时,CPU的(51)脚输出高电平,使V441饱和导通,R436经V441接地,从LA7688的(27)脚输出电流,使(27)脚为4.3V高电平,通过LA7688内晶体选择开关选择(42)脚外接的4.43MHz晶体,接入LA7688内色副载波恢复VCO电路,产生4.43MHz色副载波。色度信号在LA7688内按PAL制标准进行解调,解调分离出的R-Y、B-Y色差信号,从LA7688的(39)脚和(38)脚输出,分别经C271、C273加到1行集成基带延迟线LC89950的(7)脚和(6)脚。这时,CPU的(24)脚输出电压小于1V,即LA7688的(18)脚电压小于1V,LA7688工作在PAL状态。
当彩色制式识别结果为NTSC制或3.58MHz色副载频率时,CPU的(51)脚输出低电平,V441截止,R436不接地,LA7688的(27)脚为1.3V左右的低电平,LA7688内晶体选择开关选择(41)脚外接的3.58MHz晶体接入色副载波恢复VCO电路,产生3.58MHz色副载波。色度信号C按标准NTSC制信号进行解调,解调分离出的R-Y、B-Y色差信号也从(39)脚、(38)脚输出,加到LC89950的(7)脚和(5)脚。这时,CPU的(24)脚TINT(色调控制)输出电压大于1V,即LA7688的(18)脚PAL/NTSC开关电压大于1V,使LA7688工作在NTSC状态。(18)脚输入的直流电压起色调控制的作用,即控制NTSC制色度信号的解调相位角。
提示与引导 LC89950集成基带延迟线在不同彩色制式时的作用对LC89950(7)、(5)脚输入的PAL制的R-Y、B-Y色差信号来说,它起1行时间( 64μs)的延迟作用,经1行时间延迟后的R-Y、B-Y色差信号分别从(1)脚和(3)脚输出,经C237、C236耦合,将R-Y信号加到LA7688的(37)脚、B-Y信号加到(36)脚。
在LA7688内加法器中,延迟1行后的R-Y、B-Y和未经1行延迟的R-Y、B-Y色差信号进行矢量相加,解调出PAL制R-Y、B-Y色差信号,再分别送到LA7688内的G—Y色差矩阵电路。
对NTSC制色差信号来说,LC89950起减小R-Y、B-Y信号相互串扰的作用。对SECAM制色差信号来说,LC89950起1行存储器的作用,即使每一行色差信号经存储处理后重复使用两次,以便把按时间分隔方式传送的色差信号,即每一行中只有一种色差信号存在的信号,转变成每行同时存在的R-Y、B-Y信号,以便进行矩阵处理,恢复G-Y信号。
2.色饱和度控制电路
CPU的(33)脚输出的色饱和度PWM信号,经R402A、R404、C137积分电路积分平滑为色饱和度控制直流电压后,再经R218加到LA7688的(17)脚色饱和度控制端,用于控制色差信号的幅度,达到色饱和度控制的目的。加到LA7688的(17)脚的电压控制范围为1~5V。当色饱和度控制电压小于1V时,经R216使V410截止,其集电极输出5V高电平,加到CPU消色检测输入端(46)脚。当CPU检测到(46)脚为高电平时,使CPU的(33)脚输出低电平,起到消色作用。
3.基色矩阵电路
色差矩阵电路输出的R-Y、B-Y、G-Y色差信号及亮通道处理后的亮度信号Y,一起送到RGB基色矩阵电路。在RGB矩阵电路中,R-Y、B-Y、G-Y色差信号分别与亮度信号Y相加,产生R、G、B三基色信号,经内部选择开关切换后从LA7688的(33)~(35)脚输出,加到视频末级放大器。
