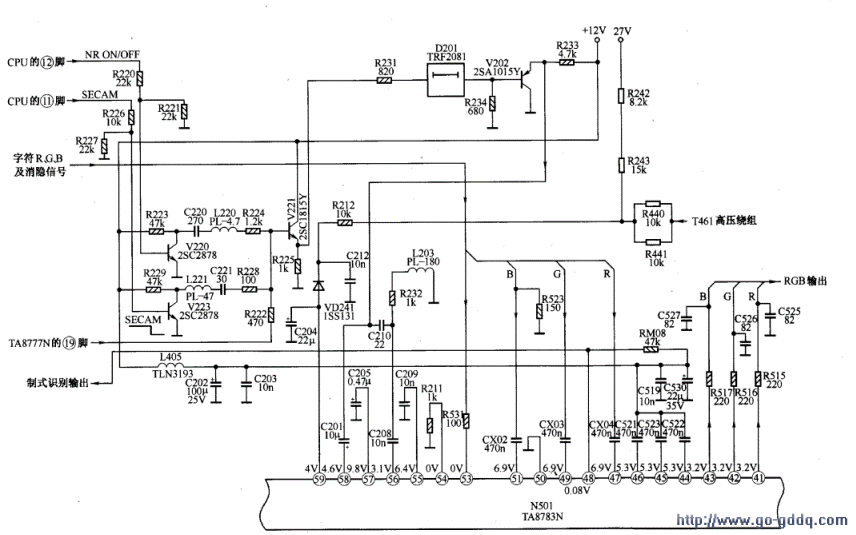

亮度信号处理电路主要任务是对亮度信号进行延时、轮廓勾边、对比度控制及钳位处理等。电路如下图所示。

　　1.亮度信号处理电路
　　
　　由AV/TV切换电路TA8777N的（19）脚送来的亮度信号，经V221缓冲放大后，送至亮度延时线D201（0.5μs）延时，再由V202缓冲后，除经C201耦合到TA8783N的（58）脚外，还有一路经C210、R232、L203、C208进行微分，取出高频分量，送到TA8783N的（56）脚。（58）脚和（56）脚输入的信号经勾边电路处理后，提升了图像的高频分量。勾边电路受IIC总线控制，通过I2C总线可以调节勾边电路对高频成分的提升量，进而调节图像的清晰度。勾边后的亮度信号再经对比度控制、钳位处理及半色度控制后，送到RGB矩阵电路，与色差信号进行矩阵处理，恢复出RGB三基色信号。对比度控制电路也受IIC总线的控制，通过IIC总线可以调节图像的对比度。

　　V221的基极接有SECAM色度吸收电路和高频噪声吸收网络。 SECAM制色度陷波电路由R228、 C221、L221、V223组成，当电视机工作在SECAM制时，CPU的（11）脚输出高电平，V223饱和，SECAM制色度陷波电路工作，将色度信号吸收掉。高频噪声吸收网络由R224、L220、C220、V220组成，当接收信号较弱时，CPU的（12）脚输出高电平，V220饱和，使高频噪声得到衰减。

　　2.自动对比度控制电路
　　
　　TA8783N的（59）脚为自动对比度控制端，当屏幕亮度在正常范围内时，显像管阳极电流较小，VD241负端的电压较高，均处于截止状态，自动对比度控制电路不起作用；当屏幕过亮时，显像管阳极电流较大，使R242、R243的两端电压增大，导致VD241负端电压下降，因此，VD241导通，TA8783N的（59）脚电压下降，图像对比度也跟着下降。

　　3.RGB信号处理过程
　　
　　TA8783N的（47）、（49）、（51）脚为R、G、B字符信号输入端，经钳位、对比度控制后，送到TV/TEXT切换电路；另外，TA8783N内部产生的图像R、G、B三基色信号也输入到TV/TEXT切换电路。TA8783N的（53）脚为字符消隐脉冲信号输入端，用于对内外RGB信号进行切换，当字符消隐脉冲为低电平时，选择输出图像RGB信号，当字符消隐脉冲为高电平时，选择输出字符RGB信号。切换后的RGB信号送至亮度控制（由总线控制）、白峰限幅（WPL）电路处理，与消隐信号混合后，从（41）、（42）、（43）脚输出，去末级视放电路。
