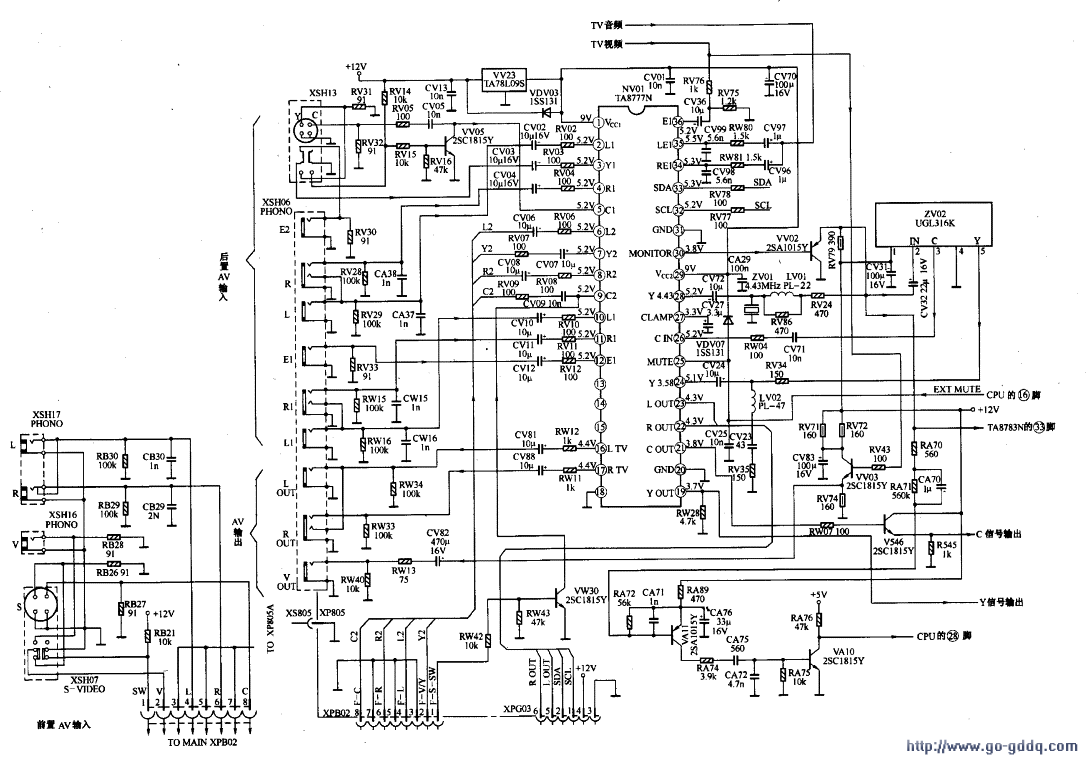

AV／TV切换电路以NV01（TA8777N）为核心构成，电路如下图所示。

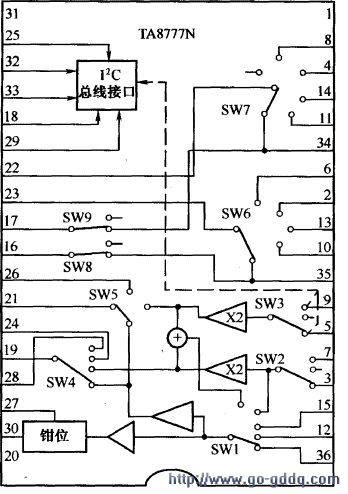

　　TA8777N为IIC总线控制集成电路，内部电路框图如右图所示。引脚功能及实测数据如下表所示。

　　该机具有多路AV输入功能，除后置S端子和后置两路AV输入（称为AV1、AV2）外，还设有前置S端子和前置一路AV输入（称为AV3）。下面重点以后置AV1和后置S端子的输入情况进行介绍，其他几路输入情况与此类似。

　　1.TV信号输入由中频板V103的发射极送来的TV视频信号，除输入到TA8777N的（36）脚外，还经VV03缓冲、CV82、RW13耦合后送出机外。

　　从V620发射极输出的解调后的TV音频信号经RC耦合电路分别送入TA8777N的（35）、（34）脚。

　　2.后置AV1和后置S端子信号输入当未插入后置S端子时，XSH13内的开关处于图中位置，12V电压经RV14、RV15、RV16分压后使VV05饱和，将后置S端子的C信号输入端短路，后置S端子的Y信号由于悬空，也不能输入到TA8777N进行切换。此时，AV视频信号可从E2孔输入，经XSH13内的开关送到TA8777N的（3）脚；AV音频信号从R、L孔输入，送到TA8777N的（2）、（4）脚。

　　若插入S端子，则XSH13内的开关滑向下方，此时E2孔输入的AV视频信号悬空，RV15由于一端接地，使VV05失去基极偏置电压而截止。此时，从后置S端子输入的Y信号经XSH13内的开关加到TA8777N的（3）脚；后置S端子输入的C信号经RV05、 CV05耦合加到TA8777N的（5）脚。

　　3.切换输出当未插入S端子时，切换后的视频信号从（30）脚输出，经VV02射随后分四路：一路经VA11、VA10等组成的同步分离电路分离出行同步信号，送至CPU的（28）脚，作为电台识别信号；第二路送到TA8783N的（33）脚内的同步分离电路；第三路经ZV01（4.43MHz）陷波后，分离出亮度信号，作为PAUSECAM制亮度信号，送至TA8777N的（28）脚；第四路送至NTSC制Y/C分离电路ZV02的（2）脚，由ZV02分离出Y信号和C信号，作为NTSC制的Y、C信号，分别送到TA8777N的（24）脚和（26）脚。输入的视频信号在总线的控制下选择输出信号，电视机工作在不同制式下，选择输出的信号有所不同。当电视机工作在PAL/SECAM制时，将TA8777N（28）脚输入的Y信号从（19）脚输出，同时，将内部切换产生的彩色全电视信号作为C信号从（21）脚输出；当电视机工作在NTSC制时，就将（24）脚输入的Y信号和（26）脚输入的C信号分别从（19）、（21）脚输出。

　　当插入S端子时，输出的Y、C信号经切换后，亮度信号Y从TA8777N的（19）脚输出，色度信号C从TA8777N的（21）脚输出。

　　另外，电视机工作在任何制式下，音频信号经切换后均从TA8777N的（22）、（23）脚输出，送至音频处理通道。TA8777N还能从（16）、（17）脚切换输出音频信号，送至机外。

　　TA8777N的（25）脚为静音控制端，当CPU的（16）脚送来高电平时，电视机处于静音状态。
